DIY工作室用轻型立式数控铣削加工设备

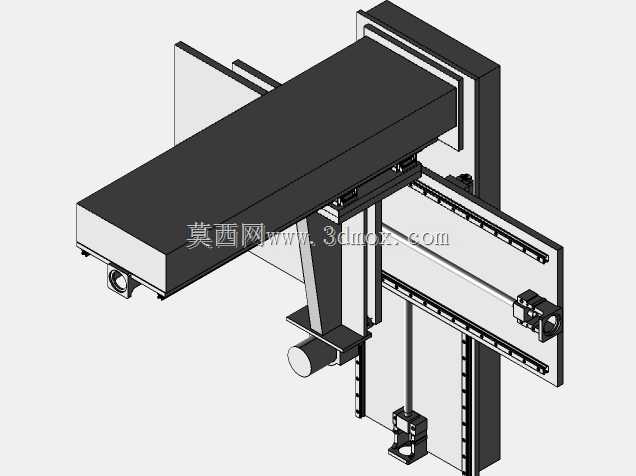

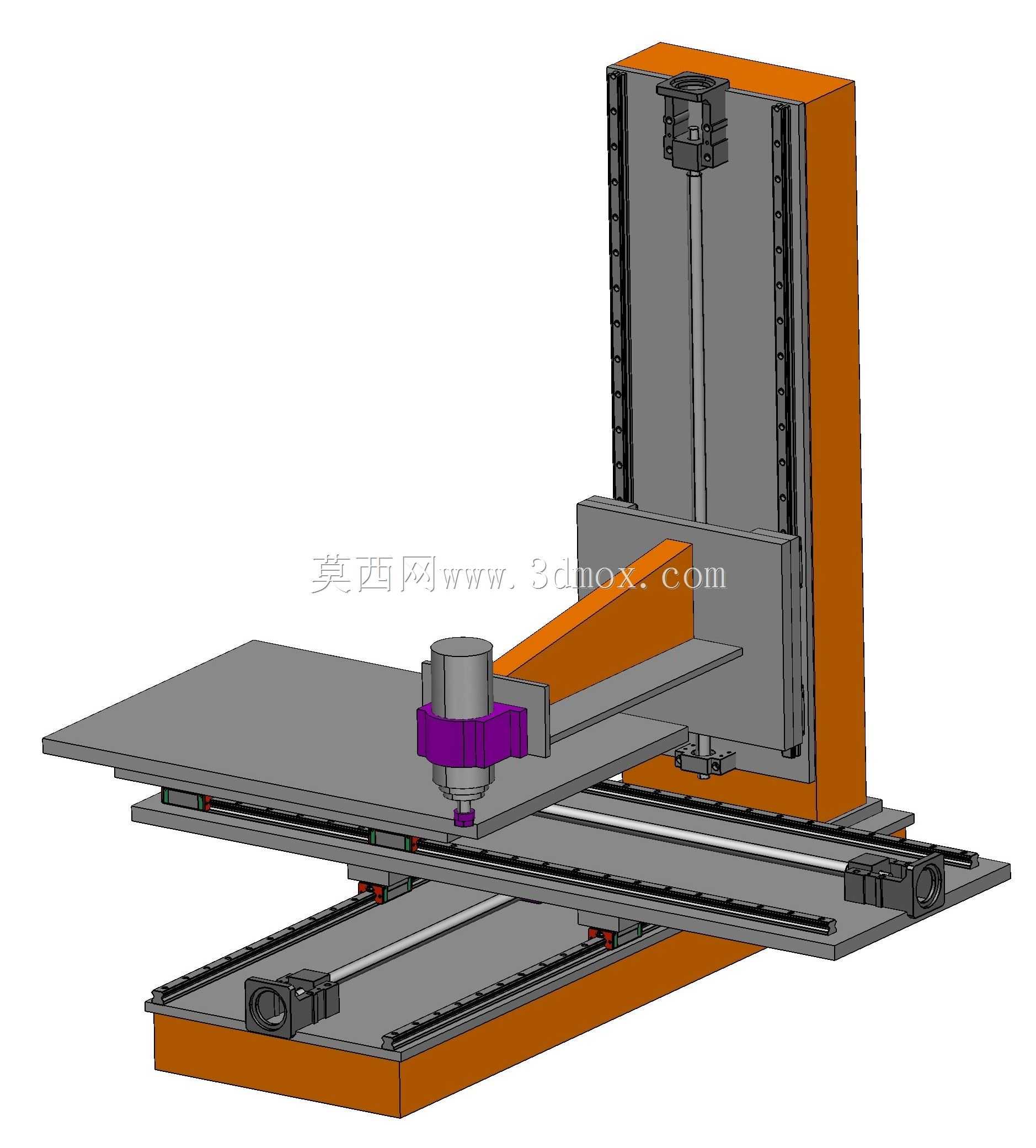

　　这款立式铣削加工设备的设计初衷，是面向个人DIY爱好者、小型家庭工作室以及小微研发团队的轻负荷加工需求，填补工业级机床成本高、占地大，与桌面级小型设备加工行程不足、刚性偏弱之间的市场空白。从结构布局来看，设备采用固定立柱+移动工作台的经典C型结构，Z轴滑枕沿立柱竖直导轨做上下进给运动，X轴带动工作台完成左右方向的切削进给，Y轴承载X轴组件实现前后方向的行程移动，三轴传动均采用滚珠丝杠搭配线性导轨的组合，兼顾进给运动的顺滑度与重复定位精度，能够满足轻载切削场景下的运动精度要求。

　　从实际应用场景出发，这款设备并不适配钢、不锈钢等高硬度金属的重切削、大余量去除加工，其刚性设计与结构配置，核心针对轻质复合材料工装板、代木、树脂、软铝、亚克力、工程塑料等易切削材料的加工需求，可覆盖小尺寸零件铣削、工装夹具制作、手板样件加工、创意模型制作、教学实训演示等多种使用场景，尤其适合刚接触数控加工的爱好者搭建个人加工工位，或是小型研发团队用来完成非核心结构件的快速打样，无需投入高额成本采购工业级加工设备，也不需要占用大面积的厂房空间。

　　设计过程中充分考虑了个人搭建与备件采购的便利性，所有传动部件、支撑部件的选型均采用工业领域通用的标准件规格，直线导轨、滚珠丝杠、主轴夹头、传动螺母等零部件都可以通过常规工业渠道采购，无需定制特殊规格的非标零件，大幅降低了设备的搭建门槛与后期维护成本。床身与结构连接件优先采用库存铝工装板搭配自粘结花岗石树脂材料制作，在保证基础结构刚性的前提下，尽可能压缩整体制造成本，同时降低设备整体重量，方便小型空间内的搬运与位置调整。

　　设备的三轴有效加工行程分别为X向800mm、Y向600mm、Z向700mm，这个行程区间可以覆盖绝大多数小型零件、工装板的加工尺寸需求，既不会因为行程过小限制可加工工件的尺寸范围，也不会因为盲目加大行程导致结构刚性下降、设备占地面积过大。安装边界方面，设备整体占地尺寸略大于X、Y轴的行程范围，不需要专门做厚重的混凝土地基固定，放置在平整的承重工作台或是经过加固的地面上即可完成调平使用，对安装场地的要求远低于工业级数控铣床。

　　配置上，三轴驱动采用NEMA34规格的伺服电机搭配双螺母SFU25-10滚珠丝杠，线性导轨选用HGR25规格的通用产品，主轴采用直径100mm的水冷主轴，搭配ER20规格的夹头，可以装夹不同直径的铣削刀具，满足不同加工工序的装刀需求。整套结构的所有部件尺寸，包括丝杠支撑座、直线轴承安装位、电机连接支架，都经过实际加工单元的装配验证，不存在干涉、安装错位等设计问题，搭建者只需要按照结构关系完成标准件的装配与调试，即可投入使用。需要明确的是，受结构材料与整体重量的限制，这款设备的切削刚性有限，仅适合轻负荷的铣削加工，不适合进行大切深、大进给的重切削作业，如果需要加工高硬度金属或是进行大余量去除加工，仍需要选用工业级的床身式数控铣床。
