Nema34电机集成轴承座安装支架

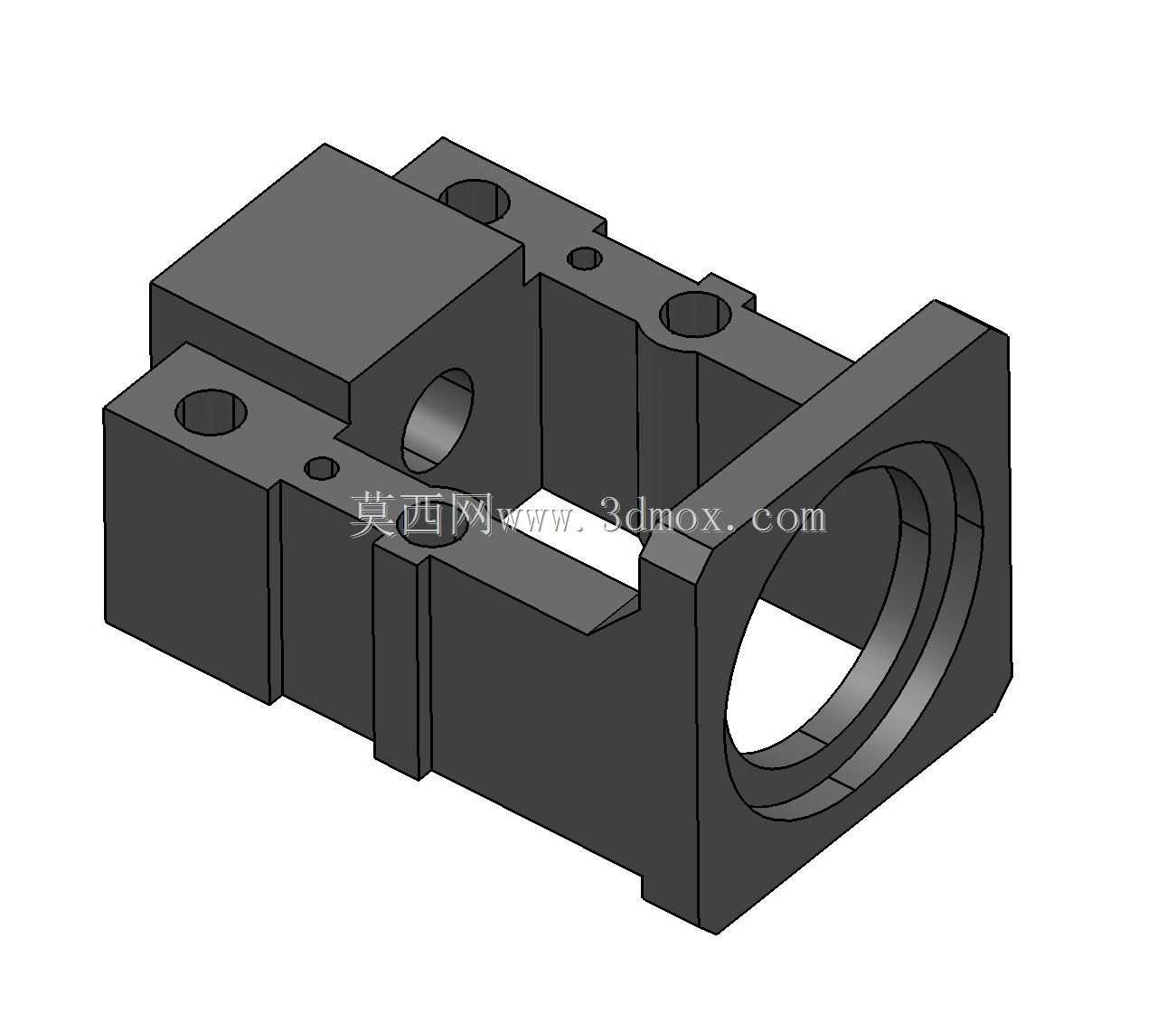

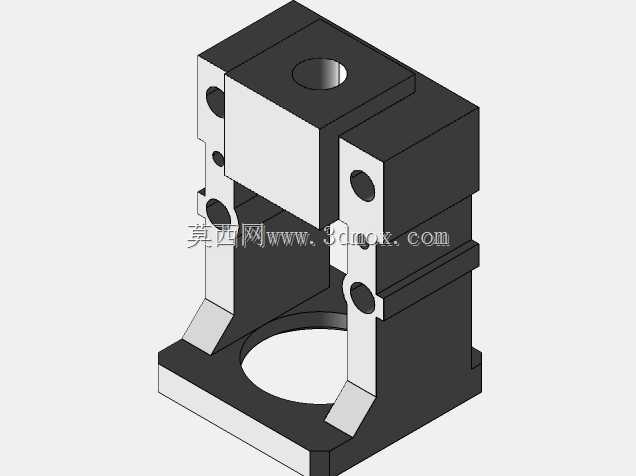

　　这款集成式安装支架是面向Nema34规格步进电机配套设计的承载构件，核心作用是在数控传动、自动化进给类设备中同时完成电机本体固定与传动端径向支撑，省去了传统分体式安装需要分别调校电机座、轴承座同轴度的繁琐工序，在小型CNC雕刻机、桌面级数控铣床、直线模组滑台、自动化送料机构的传动端装配场景中应用十分广泛。从结构设计逻辑来看，构件采用一体化铣削成型的整体式结构，完全规避了分体拼接结构带来的装配累积误差，支架主体为箱型镂空构型，在保证整体结构刚性的前提下尽可能去除了非承载区域的材料，既降低了构件自身重量，也避免了实心结构带来的材料浪费与加工成本抬升。支架右侧的大尺寸法兰端面是电机安装基准面，

　　法兰内孔做了适配Nema34电机输出轴的避让设计，端面预留的四个安装孔位完全匹配Nema34电机的标准安装孔距，装配时电机端面与法兰面完全贴合即可保证电机输出轴的初始定位精度，不需要额外做适配转接。支架左侧的集成轴承座腔体与电机安装法兰保持严格的同轴度设计，腔体内可适配对应规格的深沟球轴承，直接对传动丝杆或者输出轴的悬臂端做径向支撑，能有效抵消传动过程中产生的径向跳动与轴向窜动，大幅降低电机输出轴承的额外负载，延长电机的实际使用寿命。支架上部与侧部分布的多个沉头安装孔，分别用于支架本体在设备机架上的固定、以及轴承端盖、限位触发件等附属配件的安装，所有孔位均做了沉头处理，装配后螺栓头不会突出构件表面，避免与周边运动部件产生干涉。

　　从安装边界来看，支架底部为平整的安装基准面，可直接贴合在铝型材机架或者钢板安装面上，整体外轮廓的避让空间经过校核，装配后不会与直线导轨、拖链、传感器等周边部件产生位置冲突，箱型结构的内部镂空区域预留了足够的联轴器安装空间，电机输出轴与丝杆通过联轴器连接后，整个连接段完全处于支架的腔体内部，既可以对传动连接部位形成物理防护，避免切削碎屑、灰尘进入联轴器或者轴承位置，也能让整体传动结构更加紧凑，减少传动单元的整体占用空间。在实际选型应用中，这类集成支架相比传统的分体式电机座+独立轴承座的组合，装配时不需要反复打表调校两个部件的同轴度，只要将支架固定在基准面上，依次装入轴承、电机、传动丝杆即可完成传动端的装配，

　　能大幅缩短设备的组装调试周期，同时一体化结构的抗振性能更优，在设备高速进给、频繁换向的工况下，不会出现分体部件连接松动导致的传动精度下降问题，尤其适合桌面级数控设备、小型自动化工作站这类对装配空间、装配效率、传动精度都有较高要求的应用场景。设计过程中对各个承载面的壁厚做了针对性优化，电机安装法兰、轴承座腔体、底部安装面这些核心承载位置的壁厚都做了加厚处理，而非承载的侧壁区域则做了镂空减薄，在保证整体结构刚性满足Nema34电机大扭矩输出承载要求的前提下，尽可能控制构件的整体重量，同时所有的棱边都做了倒角处理，既避免了加工后的锐边划伤装配人员，也能减少装配过程中应力集中导致的构件变形风险。
