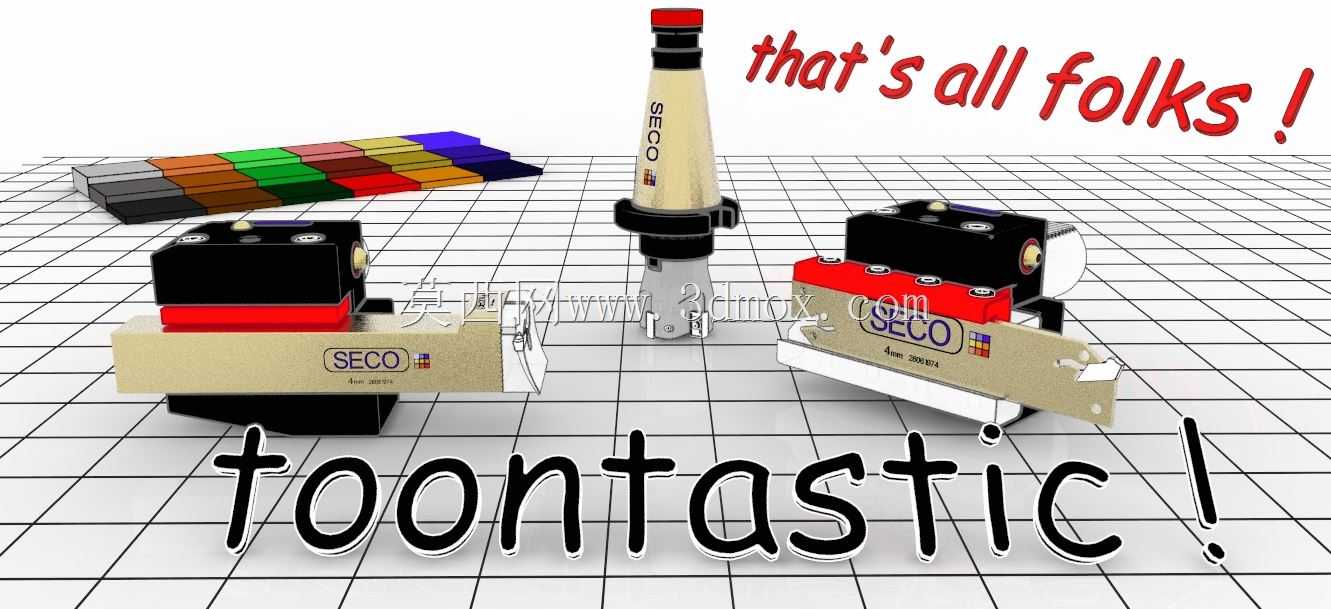

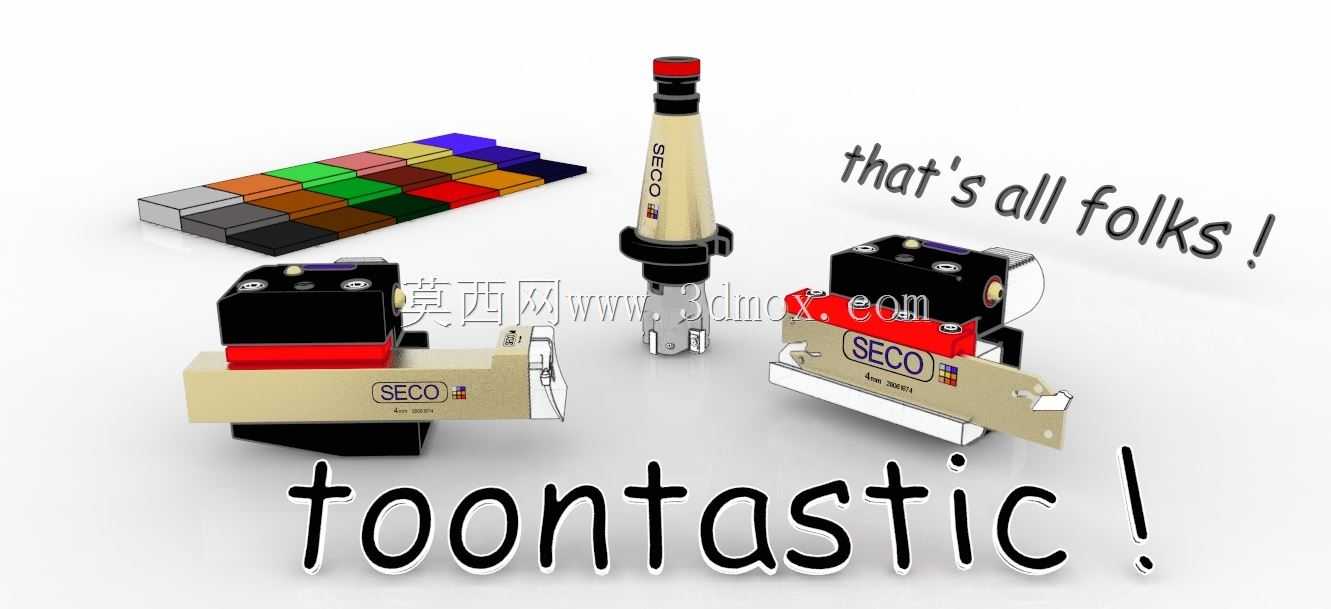

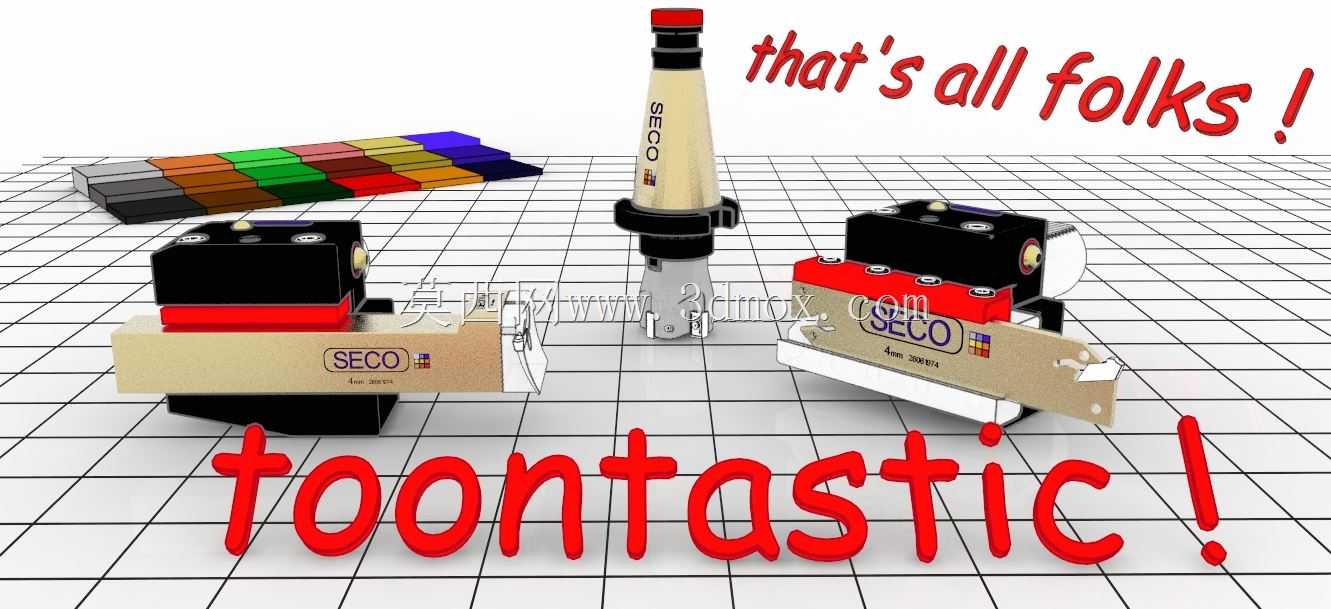

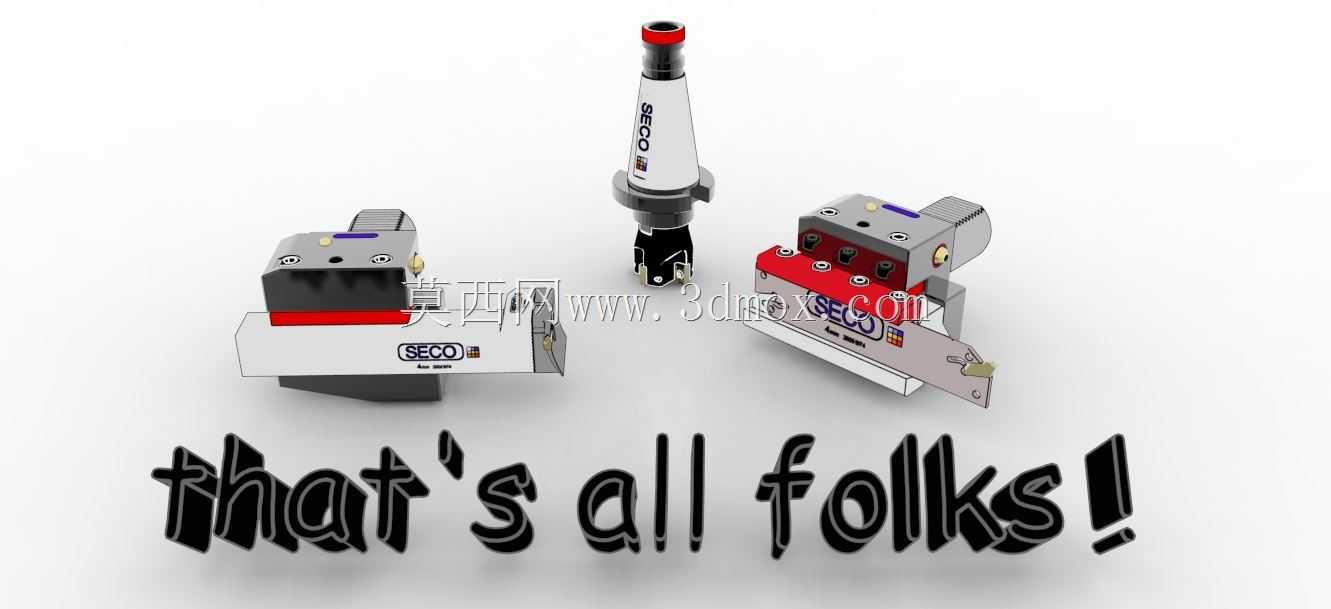

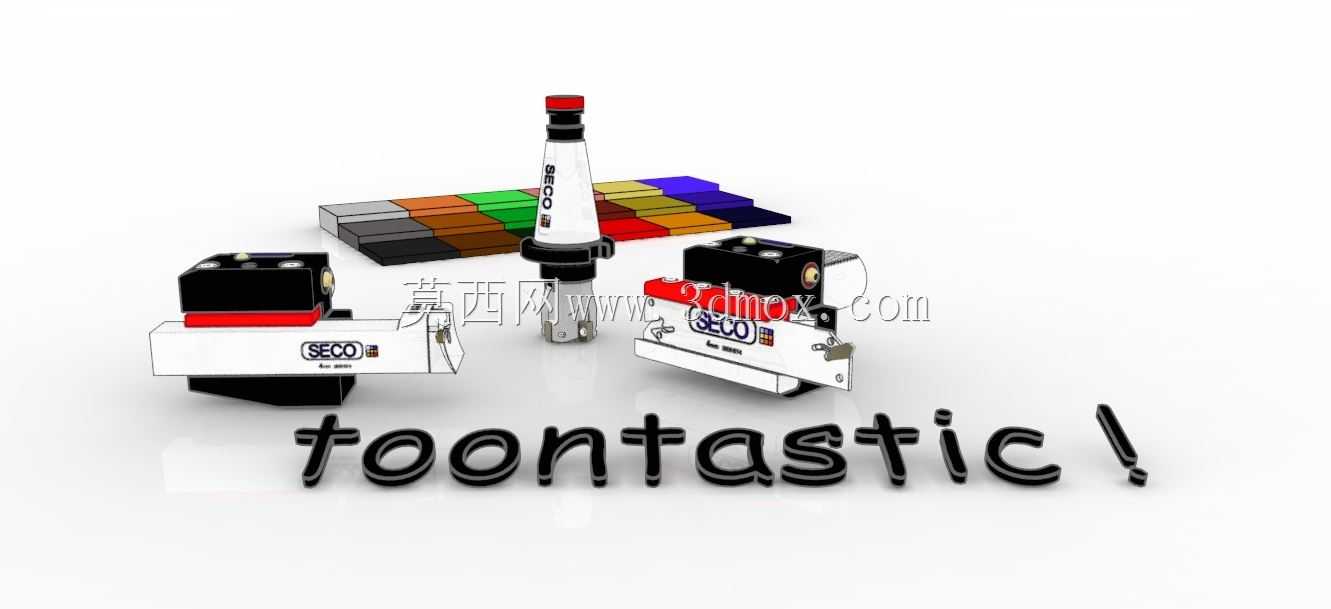

卡通风格SECO数控铣削刀具组件

　　这套数控加工刀具组件的三维建模，完全围绕立式加工中心的实际铣削工位需求展开，所有结构尺寸都严格匹配主流BT锥度主轴的装夹标准，刀杆锥柄部分的公差带按照IT5级精度设定，和主轴锥孔的接触面积能达到85%以上，避免高速铣削时出现锥面贴合不良导致的振刀问题。实际车间应用里，这类SECO品牌的可转位铣刀主要用在钢件、铸铁件的平面铣削、台阶铣削工序，刀体上的刀片座采用偏心夹紧结构，更换刀片时不需要额外的专用扳手，用普通内六角扳手就能完成锁紧，换刀辅助时间能压缩到1分钟以内，适配批量零件加工的快换需求。

　　建模过程中特意还原了MDT保持架的定位结构，保持架上的定位销和刀体定位孔的配合间隙控制在0.01mm以内，刀片安装后径向跳动量不超过0.008mm，能满足半精加工到精加工的尺寸精度要求。配套的VD块是用来在机床刀库侧装刀时做定位基准的，块体上的V型槽角度和刀杆夹持位的圆柱度完全匹配，装刀时不需要打表找正就能保证刀杆的同轴度，适合机外预调工位使用，能减少机床的待机等待时间。

　　4mm宽度的分离刀片主要用在窄槽铣削、零件切断工序，刀片的切削刃采用倒棱处理，抗冲击性能更好，铣削45号钢时线速度可以开到180m/min，每齿进给量能达到0.15mm/z，相比普通焊接式槽刀，加工效率能提升40%以上，而且刀片磨损后只需要更换切削刃部分，不用整体更换刀杆，能降低长期的刀具耗材成本。刀夹部分的夹紧螺钉采用12.9级高强度合金钢材质，螺钉的预紧扭矩设定为8N·m，既能保证刀片夹紧可靠，又不会因为扭矩过大压碎硬质合金刀片。

　　这次建模特意做了卡通渲染风格的材质表现，是为了在做刀具培训课件、新员工操作教学的时候，能更直观区分不同的刀具组件，避免新手在装刀时混淆不同功能的部件。实际结构上，刀杆的内冷通道也做了完整还原，内冷孔的出口正对刀片切削刃位置，切削时高压切削液能直接冲到切削区，带走切削热的同时还能辅助排屑，避免切屑缠绕在刀体上刮伤已加工表面。安装边界上，整套刀具装夹后从主轴端面到刀头最下端的悬长控制在120mm以内，长径比小于4，能满足常规铣削的刚性要求，加工深槽时如果需要加长悬长，也可以配套对应的加长杆，连接部位的端面键结构能传递足够的切削扭矩，不会出现打滑问题。

　　刀体上的刻字标识也按照实物做了还原，包括刀具型号、切削参数推荐值、安装方向标记，现场操作人员拿到刀具后不需要翻查手册就能快速确认安装方向，避免装反刀片导致的打刀事故。刀片座的周边做了排屑斜面设计，铣削产生的切屑会顺着斜面快速排出，不会堆积在刀片座位置挤碎刀片。VD块的底部做了定位键槽，能直接固定在机外对刀仪的工作台上，对刀时的重复定位精度能控制在0.005mm以内，对刀完成后直接把刀具装到机床刀库上就能直接调用刀补，不需要二次对刀。整套组件的所有配合面都做了圆角过渡，没有尖锐棱角，避免操作人员装刀时被划伤，同时也能减少应力集中，提升刀体的抗疲劳寿命，在满负荷切削工况下，刀体的使用寿命能达到2年以上，不需要更换主体结构，只需要定期更换磨损的刀片和夹紧螺钉即可。
