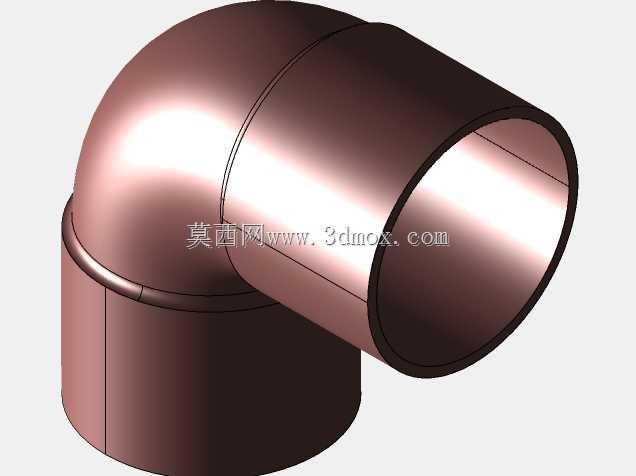

90度紫铜焊接弯头管路连接配件

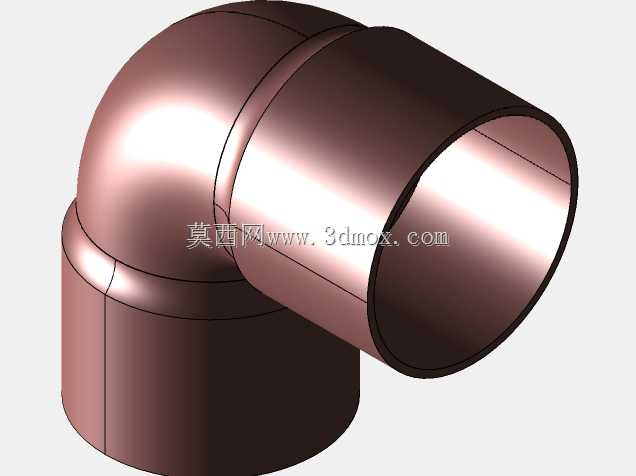

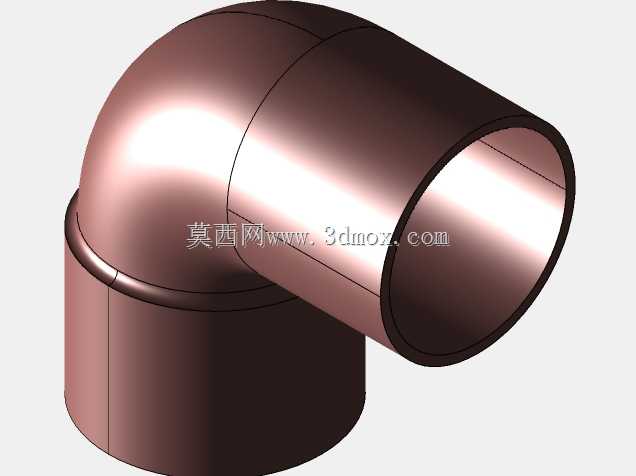

　　这款90度弯角的紫铜焊接管路配件，是管路布设场景中改变介质流向的核心连接件，日常在制冷机组冷媒管路、家装饮用水供水支路、小型气动设备气路、消防气体灭火管路中都有大量应用，尤其适合需要硬钎焊密封连接的紫铜管路系统，依靠紫铜材质优异的延展性与焊接亲和性，能实现长期无渗漏的管路连接效果。从结构设计来看，整体采用等径90度弯转结构，弯弧段做了等曲率平滑过渡处理，没有直角突变的流道结构，能最大程度降低管路内部介质流经弯头时的局部阻力损失，减少冷媒、水流、压缩空气等介质输送过程中的压损，避免弯角位置出现紊流引发的管路振动或者介质沉积问题。两端的承插结构做了精准的公差匹配，一端为承口结构可直接套入对应外径的紫铜管，

　　另一端为插口结构可插入同规格的铜配件承口内，焊接前无需额外打磨修配就能实现稳定的预定位，配合焊料填充后能形成均匀饱满的焊缝，密封可靠性远高于螺纹连接结构，也不会出现橡胶密封圈老化引发的渗漏隐患。目前覆盖的适配管径包含15mm、22mm、28mm三个常用规格，分别对应家装供水支路、小型制冷机组冷媒管、中型气动设备主气路的常规管径需求，安装时的操作边界也做了充分考量：弯弧段的外侧壁厚做了均匀加厚处理，焊接时即使局部受热温度偏高，也不会出现管壁烧穿的问题，两端承插段的长度控制在1.2倍管径尺寸，既保证焊接时的连接强度足够，也不会因为插入深度过大导致流道有效通径缩小。在实际选型使用过程中，这类铜焊接弯头需要匹配对应管径的紫铜管使用，

　　焊接前需要将连接位置的铜管表面氧化层打磨干净，涂抹适量钎剂后再进行加热焊接，焊接完成后需要等待焊缝自然冷却，不能采用冷水骤冷的方式降温，避免焊缝位置出现应力裂纹。从建模逻辑来看，整个零件采用回转加扫掠的建模思路构建，先绘制弯管中心的90度圆弧引导线，再以对应管径的圆环截面沿引导线扫掠生成基础弯管实体，之后分别在两端加工出承插配合的台阶结构，最后在弯管与直段连接的位置加工出定位凸环，方便安装时快速判断铜管插入深度是否到位，整个模型的壁厚均匀性控制在±0.1mm以内，完全匹配实际铜配件的生产加工公差要求，可直接用于管路系统的装配干涉检查、管路走向模拟，也能作为铜配件加工生产的三维参考模型。不同于螺纹连接的铜接头，

　　这类焊接铜配件没有可拆卸的结构设计，一旦焊接完成就属于永久连接结构，适合不需要经常拆卸、对密封可靠性要求极高的管路场景，比如埋墙布设的家装供水管路、制冷机组内部封闭的冷媒循环管路、工厂内部固定布设的压缩空气主路，长期使用过程中不需要做额外的密封维护，也不会因为管路振动出现连接松动的问题。紫铜材质本身具备优异的耐腐蚀性能，在常温下的水、制冷剂、无腐蚀性气体环境中可以使用数十年不会出现锈蚀问题，内壁光滑度高，介质输送过程中不会出现结垢堵塞的问题，也不会对输送的饮用水、冷媒等介质造成二次污染，完全符合饮用水输送配件的卫生要求。在管路布设的空间排布上，90度的弯角结构可以让管路在有限空间内完成直角转向，相比采用两个45度弯头拼接的转向结构，这款一体成型的弯头占用的安装空间更小，焊接点数量更少，整体的管路可靠性更高，安装施工的效率也更高，只需要一次焊接就能完成一个直角转向的管路连接，减少了现场施工的焊接工作量，也降低了多焊缝带来的渗漏风险。
