管式振动输送设备三维结构设计

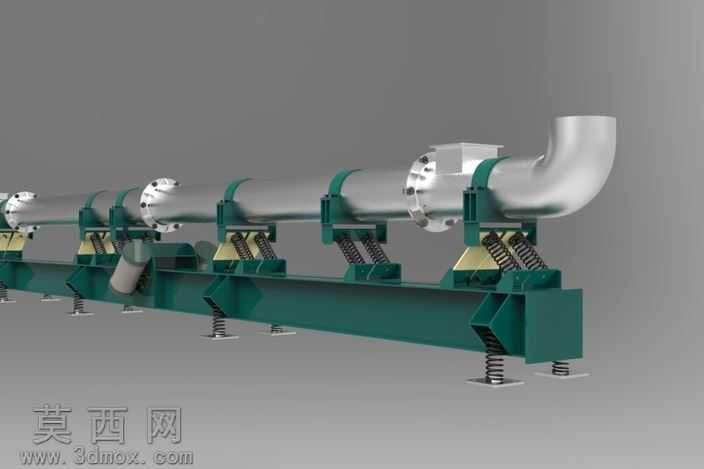

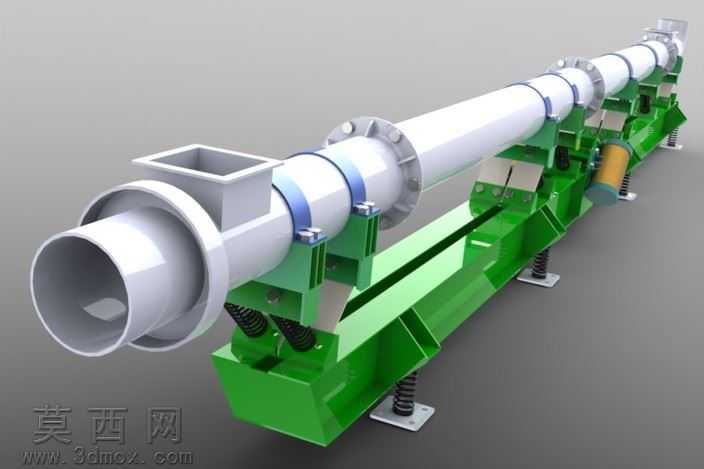

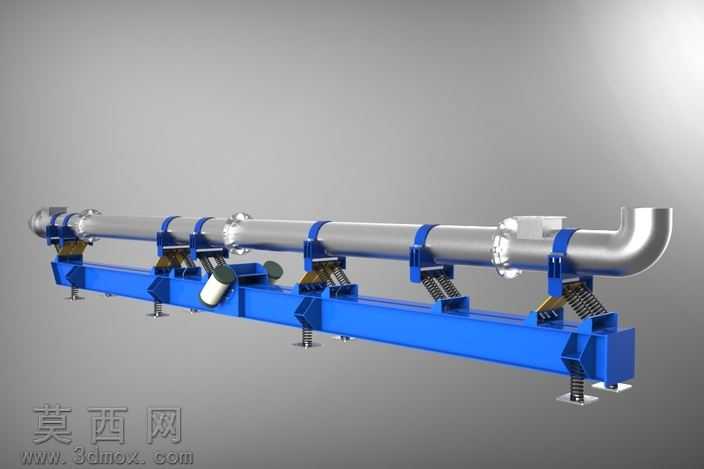

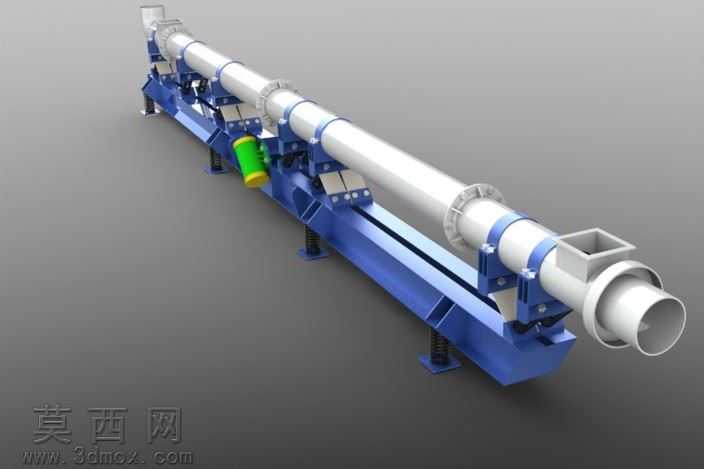

本作品为管式振动输送机的三维设计模型，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计规范，对每一处结构细节都做了精准还原，保证各部件装配关系准确无干涉。模型主体输送管道采用分段式法兰连接结构，每段管道通过法兰盘与密封件拼接，既保证了输送通道的密闭性，也方便后期设备的维护与部件更换，管道进料端设置方形进料斗，出料端为敞口式出料结构，可顺畅对接上下游生产工序的物料流转接口。设备的支撑减振系统是设计核心部分，绿色涂装的机架采用型钢焊接成型的框架结构，具备足够的结构强度与抗形变能力，机架与输送管道之间通过多组卡箍式抱架固定连接，抱架与管道接触位置设置缓冲垫层，避免刚性接触造成的管道磨损；机架底部均匀布置多组螺旋压缩弹簧减振支座，弹簧支座通过地脚板与安装基础固定，可有效吸收设备运行时产生的振动冲击力，既保证振动输送的激振力有效作用于管内物料，也能避免振动传递到安装基础影响周边设备运行。设备的激振驱动单元布置在机架中段位置，采用偏心振动驱动结构，通过传动结构带动偏心块旋转产生规律性激振力，驱动单元外部设置防护壳体，避免运行过程中物料粉尘进入驱动部件造成磨损。渲染阶段采用工业级写实渲染方案，输送管道部分赋予哑光白色金属材质，模拟实际设备中耐磨不锈钢或喷涂防腐涂层的钢管质感，机架部分赋予饱和度适中的绿色金属漆材质，还原工业设备常用的防护涂装效果，弹簧、法兰紧固件等部件赋予镀锌金属材质，驱动单元的防护壳、接线部位做了差异化材质区分，整体光影采用柔和的工作室布光，清晰展现各部件的结构轮廓与装配层次，同时通过阴影效果强化设备的立体感与真实感。设计过程中充分考虑管式振动输送机的实际工况需求，整体结构沿输送方向呈微倾斜布置，配合振动激振力可实现粉状、颗粒状管材类物料的密闭式长距离输送，避免物料输送过程中的粉尘外溢，各支撑点位的间距经过合理排布，保证管道受力均匀，避免长期运行出现管道弯曲形变，所有连接紧固件的规格、安装位置都符合机械设计标准，模型可直接用于设备方案展示、结构优化改进以及生产加工参考。
