振动设备用传动连接臂结构设计

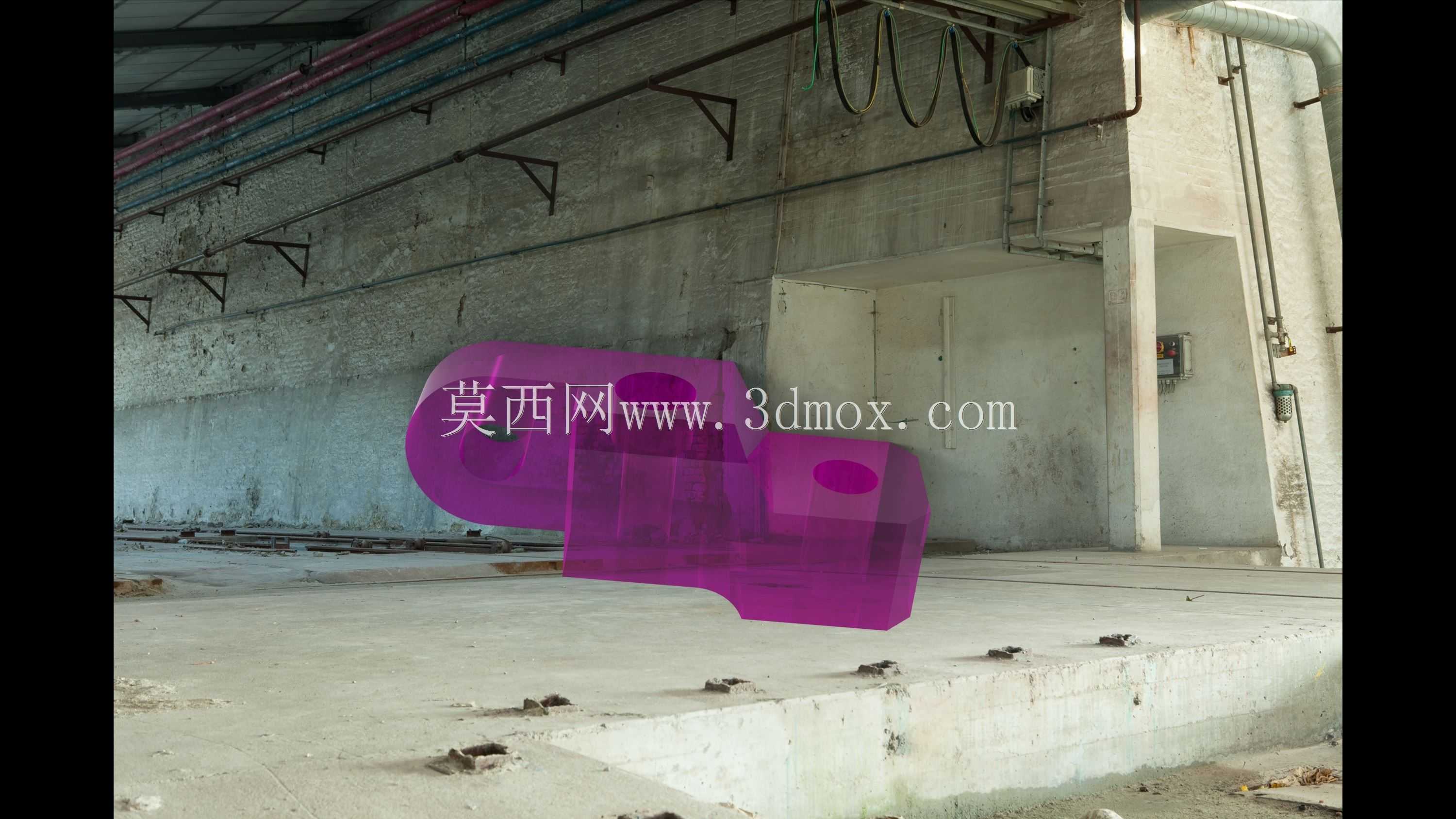

　　在各类振动工况的工业设备中，这类连接臂属于核心传力构件，日常会出现在小型振动筛分设备、微型振动给料单元、便携振动工装的动力传递路径上，承担着把振动源的往复激振力稳定传递到作业端的作用，和普通刚性连接臂不同，这类构件需要在持续交变载荷下保持结构强度，同时兼顾安装适配性，避免长期运行出现应力集中导致的断裂问题。从结构形态来看，该构件整体采用一体化块状构型，没有多余的拼接结构，主体分为两个功能区段，一端是带安装孔的连接座，用于和振动源的输出端做紧固配合，孔位的公差设计需要匹配常用的紧固件规格，保证装配后没有多余旷量，避免振动过程中出现连接松动；另一端是延伸的臂体结构，截面做了渐变过渡处理，在靠近连接座的位置厚度更大，往作业端方向逐步收窄，

　　这种设计不是为了外观造型，而是根据应力分布仿真结果做的优化——振动传递过程中连接根部的弯矩最大，加厚处理可以提升根部的抗疲劳强度，臂身收窄则能在保证刚度的前提下降低整体重量，减少振动过程中的无效能耗。外形尺寸方面，该构件属于小型传动件范畴，整体轮廓适配6s规格的安装边界，安装孔的中心距、臂身的宽度厚度都经过匹配校核，既可以直接替换同规格的原厂振动臂配件，也能适配改装类的小型振动设备，安装时不需要额外做二次切削加工，只要对准安装孔位拧紧紧固件即可完成装配，安装面的平面度控制在合理公差范围内，保证装配后臂体和安装基面完全贴合，不会出现偏载导致的局部应力过大。设计过程中首先考虑的是振动工况下的疲劳寿命，

　　因为这类构件长期处于高频往复振动环境，普通的等截面结构很容易在应力集中位置萌生裂纹，所以在所有转角位置都做了圆角过渡处理，没有尖锐的直角结构，避免应力在转角位置成倍叠加；其次是材质适配性，该结构的壁厚设计兼顾了金属机加工和工程塑料注塑两种加工工艺的要求，如果是用于高频重载的振动场景，可以选用铝合金或者45号钢做铣削加工，表面做发黑或者阳极氧化处理提升耐磨性能，如果是用于低载荷的民用小型振动设备，也可以采用增强尼龙注塑成型，进一步降低零件自重和生产成本。实际应用中，这类振动臂的作业场景覆盖很广，小到桌面级的小型振动试验工装、微型物料筛分装置，大到自动化产线上的小型振动排序料道，都需要这类构件做动力传递，和柔性连接的传动件不同，

　　这种刚性臂的振动传递效率更高，不会出现动力损耗导致的作业端振幅不足问题，同时一体化的结构也减少了装配环节的累积误差，保证振动方向和设计方向完全一致，不会出现偏摆导致的设备运行异响。在安装边界的设计上，构件的外围轮廓做了避空处理，臂身的外侧没有突出的凸台结构，安装后不会和周边的设备护罩、相邻构件产生运动干涉，即使是在安装空间比较紧凑的小型设备内部，也能顺利完成装配，不需要调整周边其他构件的位置。从结构强度校核的角度来看，该臂体的截面惯性矩经过计算，完全可以覆盖常规小型振动源的激振力范围，在额定振幅和振动频率下长期运行，臂体的形变量控制在弹性变形范围内，不会出现塑性变形导致的传动精度下降，连接孔的位置做了局部加厚处理，避免紧固件长期压紧后出现孔位塌陷的问题，保证多次拆装后依然能保持稳定的连接精度。
