手机振动模块传动臂结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:660400
  • 手机振动模块传动臂结构设计
  • 手机振动模块传动臂结构设计
  • 手机振动模块传动臂结构设计

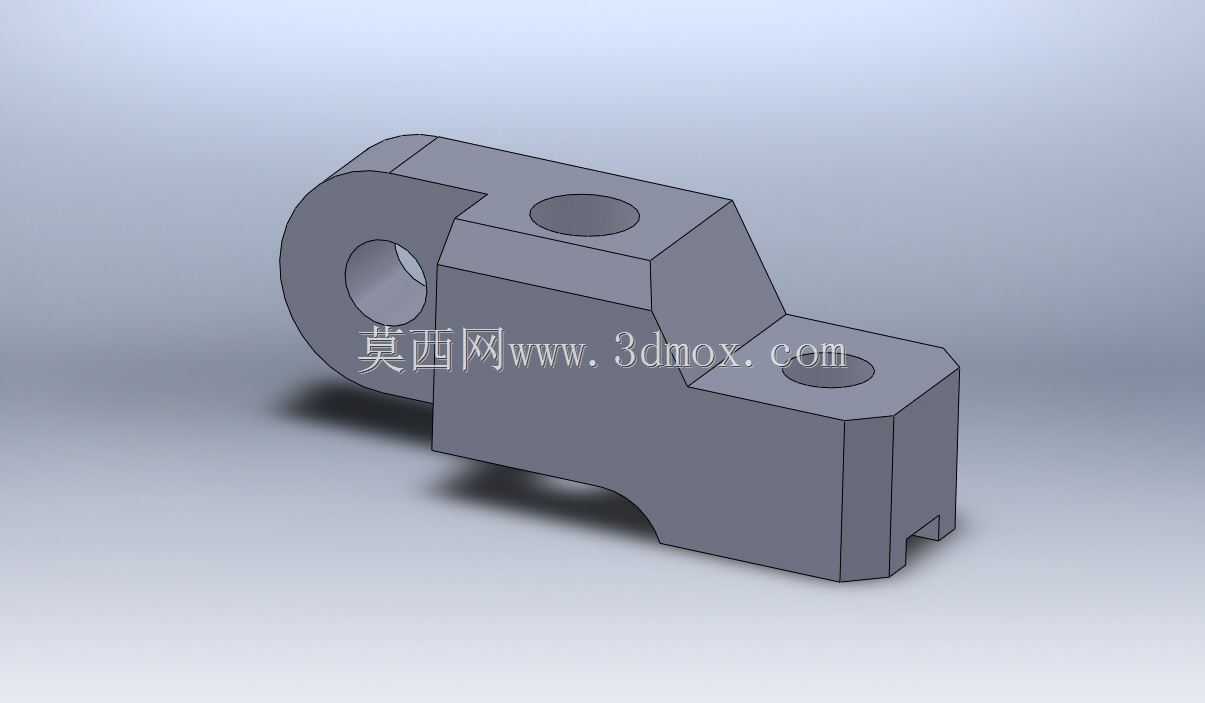

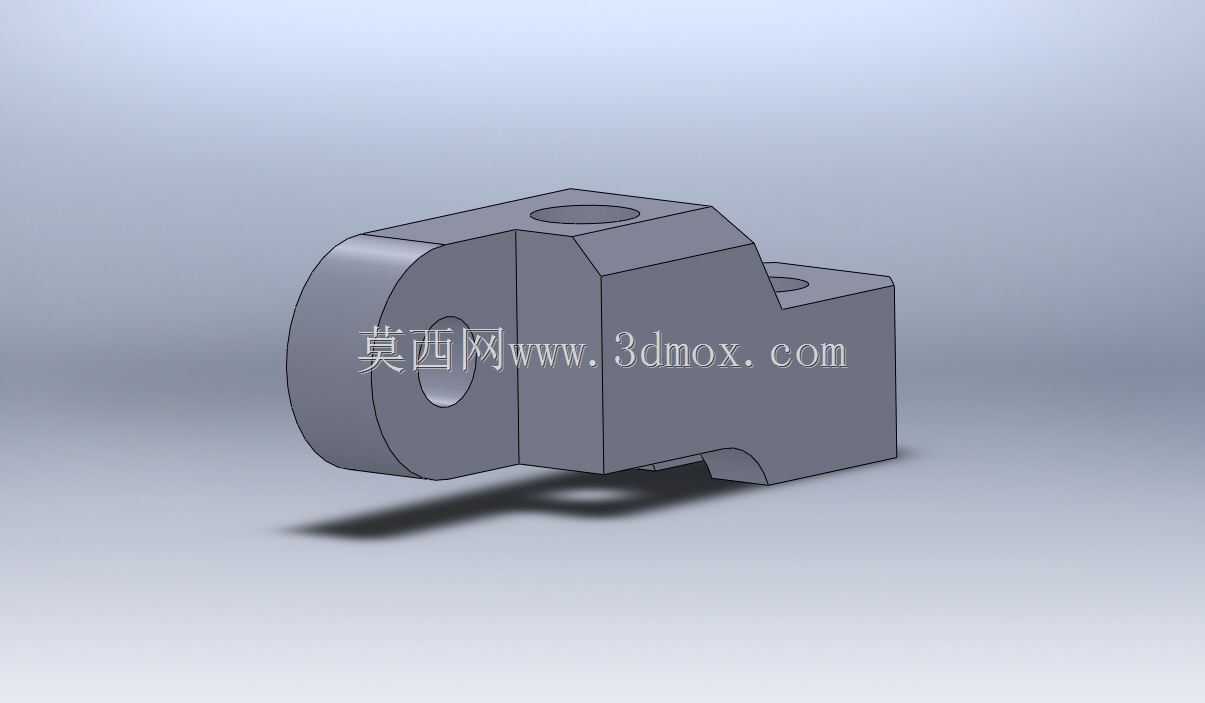

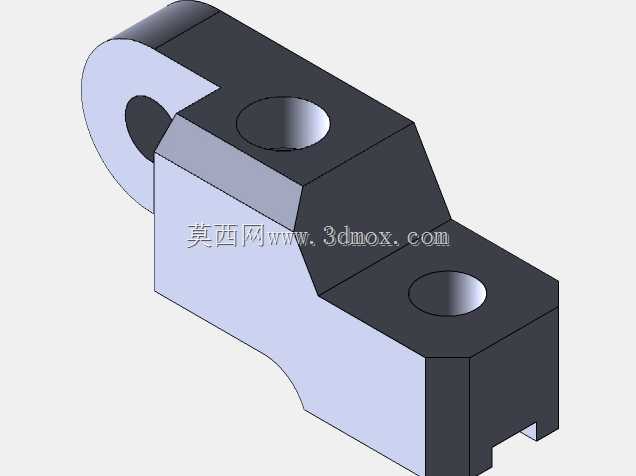

  在消费电子内部的振动反馈系统中,这类传动臂是连接振动源与机身受力点的核心传力构件,日常使用中手机来电振动、触控反馈的振感传递均匀度,很大程度上取决于该零件的结构刚性与安装匹配度。从结构设计逻辑来看,零件左端的大尺寸通孔是与振动马达输出端的铰接位,孔位的同轴度公差需要控制在0.02mm以内,避免传动过程中出现径向窜动,导致振感发散、出现多余杂音。零件本体采用阶梯式的块体结构,上部两个沉孔是与机身中框的固定安装位,沉孔深度经过精准核算,既可以保证螺丝锁附后端面不突出零件表面,避免干涉周边的电池、排线等元器件,也能保证足够的螺纹啮合长度,防止手机跌落时固定位松脱。零件下部的缺口结构是避让位,对应中框上的定位凸台,装配时可以直接卡入定位,

  减少组装时的对位调整时间,适配产线快速装配的需求。从安装边界来看,零件整体的外轮廓棱角都做了0.1mm的倒角处理,不会在装配过程中刮伤周边的柔性排线或者绝缘泡棉,零件的壁厚设计经过模态仿真验证,在150Hz到250Hz的常规振动马达工作频率区间内,不会产生结构共振,保证振感沿着预设的传递路径传导到机身握持区域,不会出现局部振感过强或者过弱的问题。设计过程中特意将零件的重心设置在两个安装孔的连线中点位置,避免振动过程中零件自身产生偏心力矩,导致马达负载波动,延长振动马达的使用寿命。零件右端的凸台结构是与振动配重块的抵接面,平面度要求控制在0.015mm以内,保证传力面完全贴合,减少振动传递过程中的能量损耗,

  让相同功率的马达可以输出更清晰的振感。在实际选型适配时,该结构可以直接适配6英寸规格手机的内部堆叠空间,安装时不需要额外调整周边元器件的位置,三个固定点位的布局与常规手机中框的螺柱位置完全匹配,不需要重新开模调整中框结构,可以直接沿用现有成熟的机身结构方案,缩短产品的研发迭代周期。从材料选型的适配性来看,该结构既可以采用粉末冶金工艺一体成型,满足大批量生产的成本控制需求,也可以采用不锈钢机加工的方式制作手板,用于前期的振感调试阶段,两种工艺下的零件尺寸公差都可以满足设计要求,不需要额外调整结构参数。零件表面不需要做特殊的表面处理,只要保证成型后无毛刺、无变形即可,因为该零件属于机身内部的传力构件,不涉及外观面要求,也不会接触到外部的腐蚀性介质,只需要保证结构强度满足10万次以上振动循环无疲劳变形即可。在装配流程中,该零件可以先预装在振动马达组件上,再整体装入机身中框,不需要单独定位,组装工序简单,不会增加产线的装配工时。
