振动设备传动连接臂结构三维设计

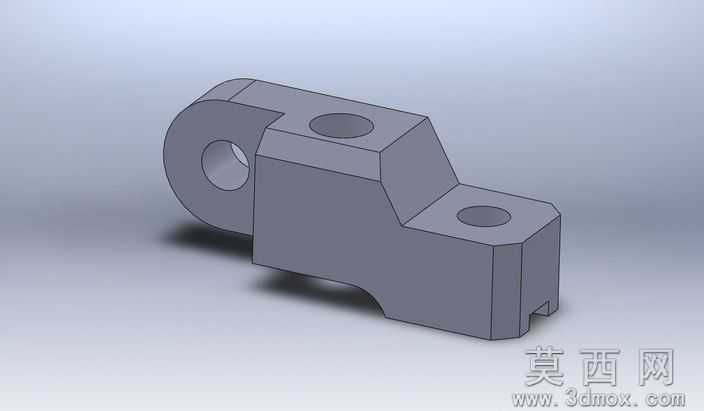

本作品为振动设备配套的传动连接臂三维建模成果，建模阶段采用SolidWorks平台完成全参数化特征构建，全程遵循机械零件设计的基准统一原则，首先以前视基准面为核心定位基准，绘制臂身主体的拉伸轮廓，通过凸台拉伸指令生成臂身的基础实体，整体轮廓采用折线式变截面设计，兼顾传动受力需求与安装空间适配性。针对零件上的两处安装孔位，分别采用异型孔向导指令完成沉孔与通孔的特征构建，其中左端铰接孔位单独设计了加厚凸台结构，通过凸台拉伸与圆角过渡处理，强化铰接位置的结构强度，避免振动工况下的应力集中问题。建模过程中对所有棱边添加了适配的铸造圆角特征，还原铸件类机械零件的工艺特性，同时对臂身底部的卡槽结构采用切除拉伸指令完成特征构建，保证卡槽与配套构件的装配间隙符合公差要求。材质渲染阶段选用哑光灰铸铁材质，调整材质的粗糙度与反光参数，还原金属铸件的真实质感，渲染环境采用柔和的渐变影棚光源，添加软阴影效果突出零件的结构层次感，清晰展现各部位的结构衔接关系。结构设计层面，该连接臂采用一体式铸造成型思路，左端带孔凸台用于与振动驱动端铰接，臂身中部的沉孔用于安装锁紧定位构件，右端的凸台孔位用于连接振动执行端，底部卡槽用于与导向构件配合实现运动限位，整体结构紧凑，各受力部位均做了加厚处理，能够适配高频振动工况下的交变载荷传递需求，建模过程中所有特征均保留完整参数，可根据实际安装尺寸需求快速调整孔位间距、臂身厚度等核心参数，适配不同规格的振动设备装配需求。
