风动力旋转襟翼式通风装置结构设计

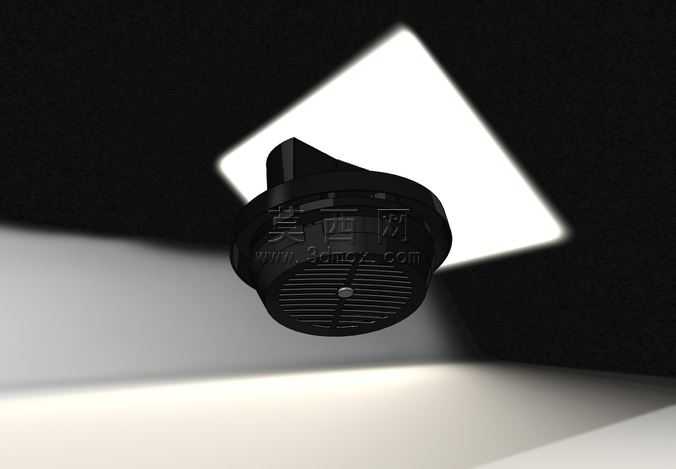

本作品为风动力旋转通风装置的三维设计成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循工业通风设备的实际生产尺寸规范，对装置的每一处结构细节都进行了精准还原。模型主体包含圆形基座、内置旋转风轮、襟翼式导流结构、顶部连接座四大核心部分，建模时优先采用自顶向下的设计思路，先确定整体安装尺寸与通风量匹配的核心参数，再逐步拆分各零部件的结构特征，对基座的格栅通风孔采用阵列特征完成批量建模，保证孔位排布均匀一致，既满足通风过流面积要求，也兼顾了外观的规整性。材质渲染阶段，针对装置不同部件的使用场景匹配了对应材质属性：基座与外壳部分采用哑光黑色工程塑料材质，调整材质的粗糙度、反射率参数模拟实际注塑件的表面质感，还原塑料件轻微的漫反射效果；内部旋转风轮与襟翼结构采用添加抗老化助剂的改性塑料材质，渲染时适当提升材质的硬度质感表现；顶部连接座部分采用耐磨工程塑料材质，模拟与安装基面配合的贴合质感。场景渲染采用室内安装环境的布光方案，主光源从装置侧上方投射，模拟自然光透过采光面照射的效果，辅以弱补光消除结构暗部的死黑区域，清晰展现装置的格栅纹理、襟翼弧度、旋转风轮的叶片排布等细节，同时添加柔和的地面投影增强模型的真实感与空间层次感。结构设计上，该装置无需外接电力驱动，依靠自然风力作用于襟翼结构带动内部风轮旋转，形成负压区实现室内外空气的置换流通，建模时对襟翼的倾斜角度、风轮叶片的曲面弧度都进行了参数化设定，可根据不同安装场景的通风需求调整对应参数，适配不同的通风量要求；基座的格栅结构采用等距环形排布，在保证结构强度的前提下最大化通风面积，同时格栅的倾斜角度可阻挡室外雨水、杂物进入室内，兼顾防护功能。整体模型装配关系完整，各零部件之间无干涉问题，旋转部位的配合间隙符合实际装配公差要求，可直接用于后续的结构验证、3D打印样件制作或者生产开模参考，完整还原了无动力风动通风设备的工作原理与结构特点，展现了工业通风设备兼顾功能性与实用性的设计逻辑。
