适配Crosman气枪的压缩器挡块结构

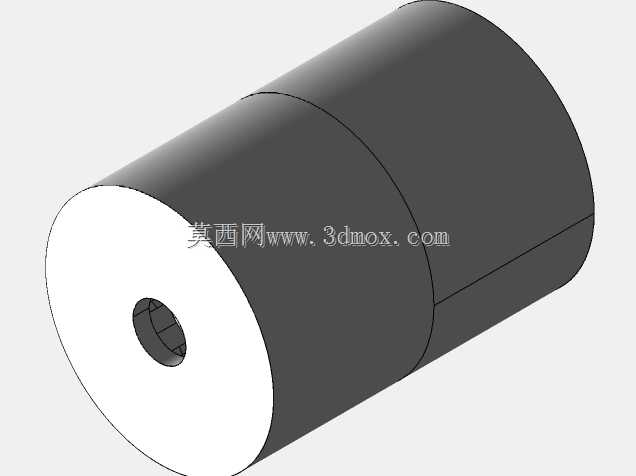

　　在民用气动器材的改装与维护场景中，压缩器挡板是承担压力传导、结构限位的核心受力小件，这类零件往往因为原厂配件采购周期长、适配型号有限，成为很多气动爱好者、基层维修站点的加工痛点。本次设计的这款挡块结构，专门针对Crosman系列6mm口径气动器材的压缩端结构做适配优化，核心解决原有塑料挡块长期承压后易形变、压力传递路径偏移导致的出气不稳定问题。从结构受力逻辑来看，这款挡块采用同轴回转体的基础构型，主体为实心圆柱段搭配中心同轴通孔，中心孔的作用是为击锤连杆提供穿行导向，避免连杆往复运动时出现径向偏摆，这一点直接决定了击发动作的一致性——很多老款气动器材出现初速波动的问题，根源就在于挡块中心孔磨损后连杆晃动，

　　导致击锤敲击破气阀的行程出现偏差。设计时特意将挡块与枪管护罩的配合面做了0.02mm的过盈公差预留，配合尺寸控制在11.1mm的上下公差带内，这个数值是拆解了三支同型号量产器材后实测得到的配合间隙均值，既不会因为过盈量太大导致装配时需要强行敲入损伤护罩内壁，也不会因为间隙过大出现挡块在护罩内窜动的问题。考虑到很多个人用户没有工业级加工设备，这款结构特意做了面向3D打印的工艺优化：所有转角都做了R0.5的圆角过渡，避免FDM打印时出现层间应力集中导致的开裂，同时内部没有复杂的悬空结构，打印时不需要添加额外支撑，哪怕是入门级的桌面FDM打印机，使用常规PLA+或者PETG耗材就能打印出满足使用强度的成品。

　　当然如果是追求更高承压能力的使用场景，也可以使用车床对棒料进行铰孔加工得到金属材质的成品，设计时给出的11.00mm的铰孔基准尺寸，就是为了车床加工时预留的精铰余量——普通台钻钻孔的尺寸精度往往只能达到0.1mm级别，无法满足同轴度要求，而按照这个基准尺寸，先钻底孔再用铰刀走一刀，就能得到和中心导向孔同轴度误差小于0.01mm的成品，完全满足气动器材的装配精度要求。从压力传导的路径设计来看，挡块的受压端面做了平面度0.03mm的公差要求，这个平面直接承接压缩弹簧的预紧力，要是平面度不够，弹簧长期受压会出现偏载，不仅会加速弹簧的疲劳失效，还会导致弹簧力无法均匀作用在击锤组件上，影响击发可靠性。在实际装配场景中，

　　这款挡块不需要额外的销钉或者螺丝固定，完全依靠和枪管护罩内壁的过盈配合实现限位，拆解维护时只需要用推杆从护罩尾部就能将挡块顶出，不会对原有器材的结构造成不可逆的改动，非常适合老器材的维修替换场景。很多用户在自行改装这类零件时，往往会忽略挡块的厚度尺寸对弹簧预紧行程的影响，这款设计的圆柱段长度是经过反复测算的，装配后弹簧的预紧压缩量和原厂配件保持一致，不会出现预紧力过大导致的击锤过敲损坏气阀，也不会因为预紧力不足导致击发无力的问题。另外中心通孔的孔径也做了适配优化，既能够兼容原厂的金属击锤连杆，也能适配市面上常见的改装款硬质连杆，不会出现连杆穿不过去或者间隙过大晃动的问题。对于小型机加工门店来说，这款零件的加工难度极低，只需要普通小车床就能完成全工序加工，不需要定制特殊刀具，单件加工时间不超过十分钟，不管是做维修替换件还是改装配件都有很高的实用价值；对于3D打印爱好者来说，这款模型的打印成功率高，不需要复杂的后处理，打印完成后稍微打磨一下配合面就能直接装配使用，能够快速解决手头器材的故障问题。
