赫克车床雷尼绍测臂替换剪切构件

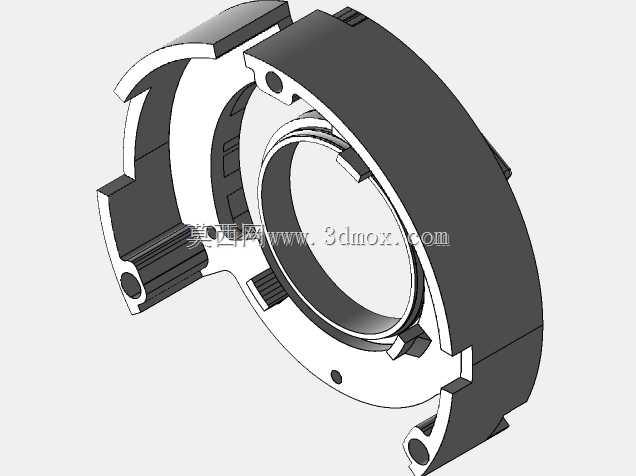

　　在数控车床的日常加工运维场景里，机内对刀检测装置的易耗件替换一直是一线运维人员常遇到的问题，赫克车床配套的雷尼绍工具检查臂，其原配的塑料剪切板属于受力易损件，长期在加工舱内受切削液冲刷、切屑剐蹭以及检测动作的反复冲击，很容易出现开裂、形变甚至断裂的情况，一旦该部件失效，会直接导致测臂的定位基准偏移，触发对刀误差超差，轻则造成工件尺寸报废，重则可能引发测头碰撞损坏，带来更高的维修成本。这次设计的替换剪切构件，就是针对原配塑料件耐用性不足的问题做的适配性改型，从实际装机的适配逻辑出发，首先要保证安装边界完全匹配原有构件的装配空间，不能改动测臂本体的其他结构，避免额外的改装成本。从结构外形来看，该构件为环形分段式结构，

　　整体轮廓与原有剪切板的安装槽完全契合，外侧的凸台、卡槽结构完全对应测臂上的定位销与固定孔位，安装时不需要额外做打孔、修磨等二次加工，直接替换原有损坏的塑料件即可完成装配。设计过程中没有盲目追求更高的材料强度，而是结合实际使用场景做了受力匹配，原有塑料件的问题是抗冲击性差、长期受切削液腐蚀易老化，但如果直接换成刚性过高的金属件，在遇到意外碰撞时反而会将冲击力传导至测臂内部的精密传感结构，造成更昂贵的核心部件损坏，因此在结构设计上特意保留了原有的剪切卸力结构，在构件的几个受力薄弱位置做了应力槽设计，当受到超出阈值的外力冲击时，该剪切板会优先从预设位置断裂，卸掉冲击力，保护后方的测臂传感组件，这一点完全延续了原配件的安全设计逻辑，

　　不会因为替换件的强度过高改变原有设备的安全防护机制。从安装尺寸的边界控制来看，构件的内环直径完全避让开测臂的旋转运动路径，不会在测臂摆动检测的过程中产生运动干涉，外侧的几个凸起卡位分别对应测臂上的三个固定点位，装配后构件与测臂本体的贴合面间隙控制在0.02mm以内，不会因为间隙过大导致检测过程中构件出现窜动，影响检测精度。构件上预留的几个小孔位，除了对应原有固定螺丝的安装位置外，还兼顾了切削液的导流作用，加工舱内的切削液冲刷到构件表面时，可以顺着这些孔位快速流走，不会在构件表面积留残留的切屑，减少切屑卡滞导致的动作故障。在实际车间的装机测试场景中，该替换件安装后，测臂的检测重复定位精度与原配塑料件没有差异，日常的对刀、

　　工件尺寸检测动作都能正常运行，相比原配塑料件，其抗老化、抗剐蹭的性能有明显提升，同时又保留了原有的安全剪切卸力功能，不会因为替换件的使用改变设备原有的安全防护逻辑，适合作为车间运维过程中的应急替换配件，解决原配塑料件易损、采购周期长的问题，减少设备因为小配件损坏导致的停机等待时间。从结构建模的细节来看，所有的安装孔位、卡槽的尺寸都按照实测的测臂安装位做了1:1适配，倒角、圆角的处理也完全匹配原有构件的装配导向需求，安装时可以顺畅卡入安装位，不会出现卡滞、装不到位的情况，构件的厚度也与原配件保持一致，不会因为厚度变化导致测臂的检测基准出现偏移，保证替换后不需要重新校准测臂的基准参数，就能直接投入正常使用。
