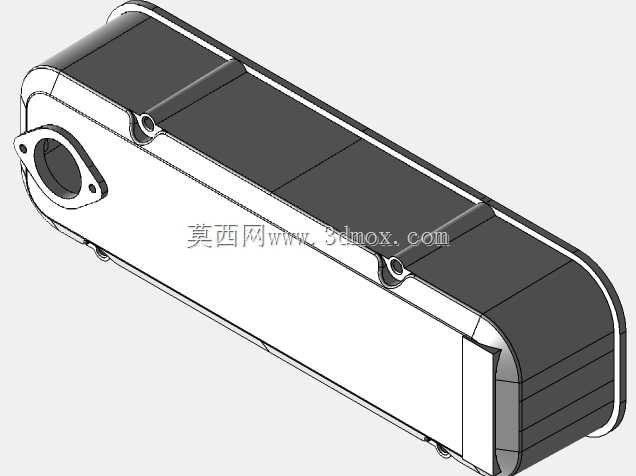

罗茨克莱斯勒1725合金摇臂壳体结构

　　该摇臂壳体为适配罗茨克莱斯勒1725机型的配气机构承载部件，主要应用于老式乘用车辆的顶置气门传动系统中，作为摇臂轴、摇臂组件的安装基座，同时承担配气机构润滑回路的油路通道、气门间隙调整作业的操作空间防护功能，是发动机配气端的核心承载结构件。从实际装车场景来看，这类合金摇臂箱多布置在发动机缸盖上方的气门室区域，外侧会加装气门室盖形成封闭的润滑腔，工作过程中需要承受摇臂往复摆动带来的交变冲击载荷，同时要耐受发动机舱内持续的高温油气环境，因此采用合金铸造工艺成型，兼顾结构强度与轻量化需求。

　　从结构设计逻辑来看，壳体整体采用长条形腔体布局，沿摇臂轴的轴向延伸，腔体内部预留了整根摇臂轴的安装支撑位，对应每一组进排气摇臂的位置都设置了局部加强筋，避免摇臂下压气门时的反作用力造成壳体局部变形。壳体一端的带法兰凸台结构为摇臂轴的定位安装端，法兰上的两个安装孔用于穿设固定螺栓，将摇臂轴的端部牢牢锁止在壳体上，防止轴系工作过程中出现轴向窜动；凸台中心的大直径通孔为摇臂轴的穿装孔，孔壁预留了润滑油道的连通槽，可将缸盖上来的压力润滑油导入摇臂轴内部的油孔，持续为摇臂衬套部位提供润滑。壳体上沿分布的多个小凸台结构为壳体与缸盖的固定连接点，每个凸台都做了局部加厚处理，螺栓孔周边设计了环形凸缘，分散螺栓拧紧时的压应力，避免长期使用后出现螺栓孔周边开裂的问题。

　　壳体的腔体侧壁做了不等厚设计，靠近摇臂受力侧的壁厚比另一侧厚1.2mm，在不额外增加过多重量的前提下提升了承载侧的结构刚度，侧壁边缘的圆角过渡处理既符合铸造工艺的拔模要求，也能减少应力集中点，降低铸造和使用过程中的开裂风险。从安装边界来看，壳体的整体外轮廓需要匹配对应机型气门室的内部空间，安装后与周边的气门弹簧、推杆、火花塞等部件保留至少3mm的安全间隙，避免发动机运行过程中出现运动干涉；壳体底部的结合面采用平面铣削加工，平面度控制在0.05mm以内，装配时配合密封垫实现与缸盖结合面的密封，防止润滑油渗漏。

　　设计阶段针对这类铸造壳体的精度控制做了针对性考量，基础成型后的安装孔位、结合面都需要经过二次机加工保证装配精度，未加工的铸造外表面保留铸造拔模斜度，尺寸公差控制在±0.5mm范围内，完全满足装车的互换性要求，不需要额外的定制修配即可直接替换同型号的原厂部件。壳体内部的腔体空间除了容纳摇臂组件外，还预留了润滑油的回流通道，飞溅上来的润滑油可以顺着腔体内壁的导流槽回流到缸盖的油道中，避免腔体内积油过多造成摇臂搅油阻力过大。从实际使用的角度出发，这类合金材质的摇臂箱相比老式冲压钢板结构的摇臂室，整体刚度提升40%以上，能有效减少高转速下摇臂机构的振动，降低配气机构的工作噪音，同时合金材料的导热性能更好，能更快将配气机构工作产生的热量传递出去，延缓润滑油的老化速度。
