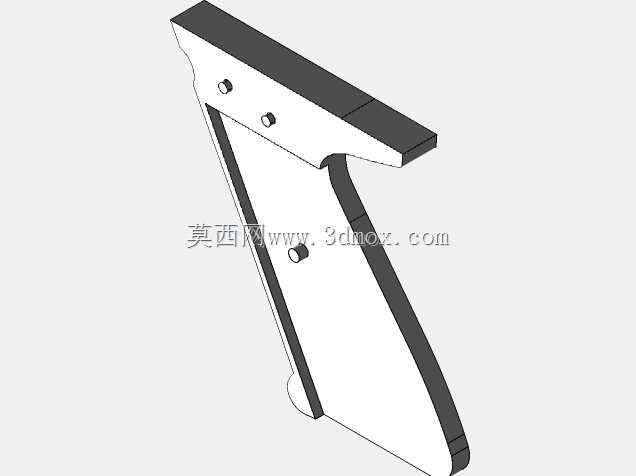

克罗斯曼气枪握把夹点框架结构件

　　该结构件属于气动发射装置握持系统的核心受力部件，对应Crosman 22xx系列气枪的握把段夹点框架组成部分，主要适配民用休闲射击、小型气动工具改装以及3D打印自制气动握持组件的场景，在实际使用中承担握持受力传导、内部击发组件限位、外部握持包覆支撑的多重作用。从实际装配逻辑来看，该部件的安装边界完全匹配原厂Crosman 22xx系列的握把衔接位，上部的两个沉头安装孔对应机匣下部的固定螺柱位，孔位同轴度公差控制在0.1mm以内，可直接与原厂金属机匣实现无间隙贴合，侧面的单个横向固定孔用于锁紧握把侧片的定位销，避免握持过程中侧片出现窜动。下部的弧形轮廓完全贴合成年人手掌虎口到掌心的自然握持曲线，握持段的厚度设计为18mm，

　　既保证了结构强度，又不会因过厚导致握持时手指无法完全合围。设计过程中优先考虑了3D打印的工艺适配性，所有外露棱边均做了R1.2的圆角处理，避免打印过程中出现翘边、层间剥离的问题，同时握持接触区域的表面预留了0.2mm的包覆层余量，后期可粘贴防滑橡胶垫提升握持摩擦力。结构受力层面，该部件作为夹点框架的一部分，需要承受击发时传导到握把的后坐力，因此在握把内侧设计了连续的加强筋结构，筋条厚度为2.5mm，沿受力方向从上部安装位一直延伸到握把底部，将局部集中应力均匀分散到整个框架平面，避免长期使用后出现固定孔位开裂的问题。部件后侧的弧形让位结构完全对应击发组件的连杆运动轨迹，预留的3mm间隙可保证连杆在击发、

　　复位过程中不会与框架发生运动干涉，同时该让位结构也兼顾了握把虎口位置的贴合度，长时间握持不会出现硌手的问题。从装配兼容性来看，该部件可直接替换原厂的同位置塑料握把框架，也可作为3D打印自制气枪握把的核心支撑骨架，外部可包覆木质、聚合物材质的握把贴片，满足不同用户的外观改装需求。尺寸设计上，部件总高度为112mm，上部安装面宽度为42mm，下部握把最窄处宽度为22mm，整体轮廓完全在原厂握把的安装尺寸边界内，不需要对机匣部分做任何二次加工即可完成装配。固定孔的深度设计为6mm，适配M3规格的内六角固定螺丝，沉头孔深度为1.8mm，可保证螺丝安装后头部完全埋入零件表面，不会出现凸起刮手的问题。在实际使用场景中，

　　该部件既可以用于原厂气枪的损坏配件替换，也可作为气动类DIY项目的握持结构参考，其夹点位置的设计充分考虑了手指握持时的自然施力方向，夹点处的凸起结构刚好对应中指与无名指的指节位置，可提升握持时的指向性，在快速瞄准过程中帮助使用者更快建立握持手感。结构设计时规避了传统金属握把重量过大的问题，采用等强度的筋条布局，在保证结构强度满足击发受力要求的前提下，尽可能减少了非受力区域的材料厚度，整体零件重量控制在28g以内，不会增加整枪的前部配重负担，保证整枪的重心平衡。
