十八米高带不锈钢内烟道工业钢烟囱

　　在工业厂区的废气排放系统里，这类自立式钢烟囱是很常见的高空排放构筑物，主要承担锅炉、工业炉窑等设备燃烧后尾气的高空导流排放作用，相比传统砖砌或者混凝土烟囱，钢制结构自重更轻，施工安装周期短，适配多数中小型厂区的排烟需求，尤其是需要快速投产、后期可能调整产能布局的生产场景。

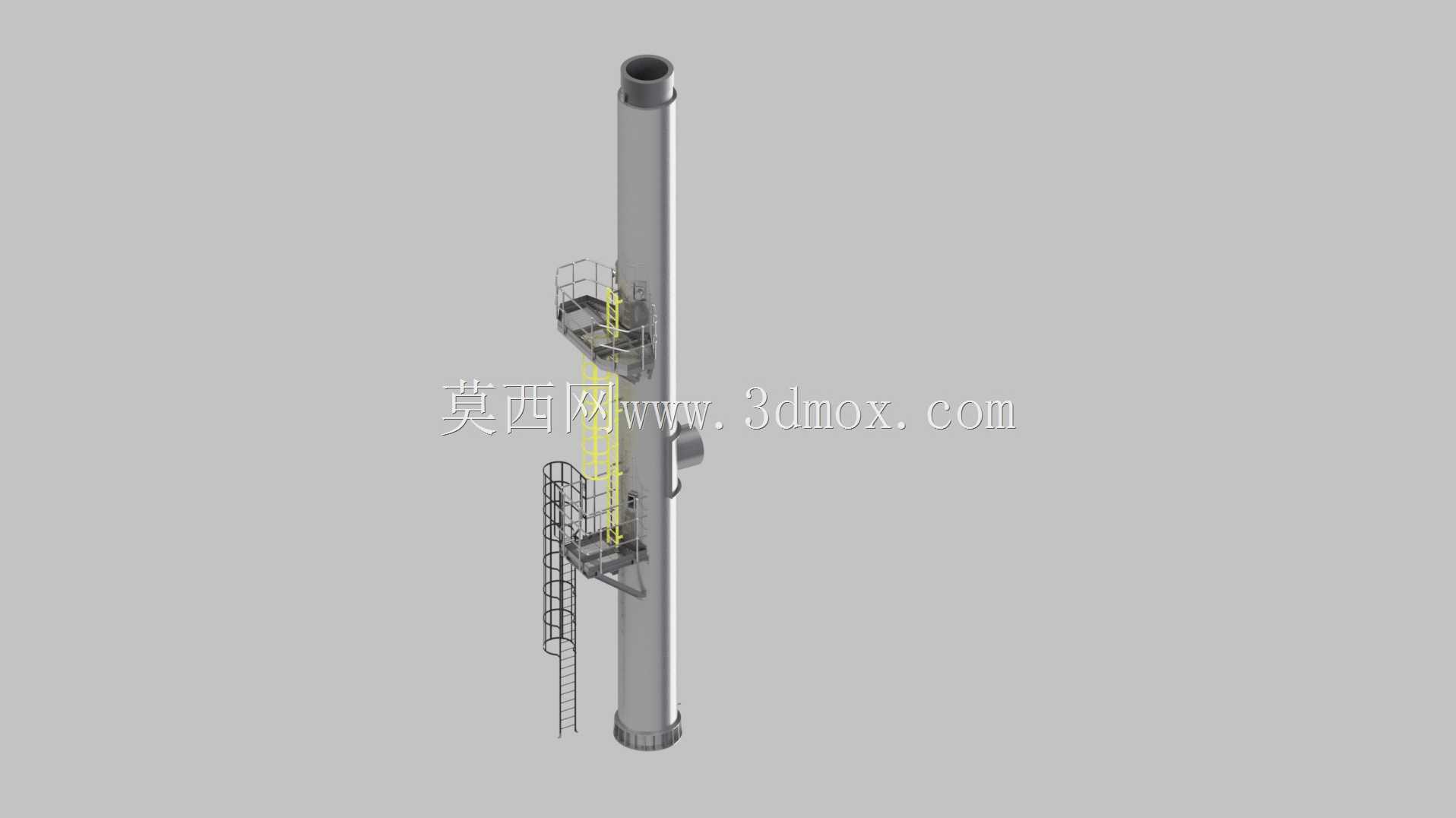

　　这个模型还原的烟囱总高度为18m，外筒直径1400mm，内部设置直径1000mm的不锈钢烟道，这种内外筒的结构设计有明确的工程考量：外筒主要承担结构受力、抗风载、抗雨雪侵蚀的作用，选用普通碳素结构钢制作就能满足强度要求，控制整体制造成本；内筒直接接触排放的烟气，不锈钢材质可以耐受烟气中硫化物、氮氧化物遇冷凝结产生的酸性腐蚀，同时光滑的不锈钢内壁能降低烟气流动的沿程阻力，减少排烟过程的压损，保障排烟效率。

　　从结构细节来看，烟囱沿高度方向设置了多层环形检修平台，配套直爬梯与护笼结构，爬梯从地面附近一直延伸到顶部平台，护笼的间距、横杆排布符合高空作业的安全防护要求，每层平台都预留了检修操作空间，方便后期运维人员检查烟道连接密封性、更换顶部防雨帽、清理积灰等作业。烟囱底部设置了加厚的法兰安装底座，底座上均匀分布地脚螺栓孔，安装时需要和下方的混凝土基础预埋螺栓精准对位，二次灌浆固定后能保障整体结构的抗倾覆能力，适配内陆地区常规风压下的使用要求，不需要额外拉索固定，节省厂区占地空间。

　　设计这类烟囱的时候，首先要核算整体的风载荷受力，根据所在地区的基本风压、地面粗糙度类别计算不同高度段的风振系数，确定外筒的壁厚分段——通常底部段壁厚更大，往上逐步减薄，在保障强度的前提下控制整体重量；其次要考虑内筒的热膨胀补偿，因为排放的烟气温度通常高于环境温度，不锈钢内筒受热会产生轴向伸长，设计时需要在合适的高度设置膨胀节，避免热应力拉扯损坏烟道连接部位；另外爬梯和平台的焊接位置要做加强处理，所有外露的钢结构件都要做防腐涂装，外筒表面通常涂刷耐高温防腐漆，延长户外使用的寿命。

　　安装边界方面，这类烟囱的安装需要预留足够的吊装作业空间，因为整体长度达到18m，吊装时需要选用合适吨位的汽车吊，作业半径内不能有架空管线或者其他构筑物遮挡；基础施工时要保证预埋螺栓的定位精度，螺栓的露出长度、间距误差要控制在规范允许范围内，否则会导致底座无法顺利安装；烟囱安装完成后，要和下方的排烟管道做软连接，隔绝设备运行的振动传递到烟囱结构上，同时要在底部设置冷凝水排放口，收集内筒壁凝结的酸性液体，统一处理后排放，避免腐蚀基础或者污染地面。

　　从实际使用场景来说，这类烟囱适配10t以下的中小型燃气锅炉、生物质锅炉，或者小型工业热处理炉的排烟需求，18m的排放高度满足多数地区环保要求的排气筒高度最低标准，1000mm内径的内筒可以匹配每小时几万立方米的烟气排放量，足够覆盖中小型生产车间的排烟需求。相比多节拼接的小直径烟囱，这种整体式大直径钢烟囱的排烟稳定性更好，不容易出现烟气倒灌的问题，顶部设置的防雨帽可以避免雨水直接灌入内筒，防止雨天时积水顺着烟道流进下方设备，造成设备损坏。

　　建模过程中，这类构筑物的结构逻辑比较清晰，重点是还原各部件的装配关系：爬梯的踏步间距、护笼的弧度、平台的护栏高度都要符合对应的安全规范尺寸，不能随意缩放比例；内筒和外筒之间的支撑结构也要做出来，通常是每隔几米设置一组导向支撑，既可以固定内筒的位置，又不会限制内筒的轴向热膨胀；底部的加强筋板要均匀分布在底座和筒壁的连接位置，还原实际焊接结构的加强形式，让模型更贴近真实工程的设计状态，方便结构设计人员做方案参考、施工交底的时候做可视化展示。
