适配3D打印的多孔便携电子设备外壳结构

　　这款壳体结构在设计之初就瞄准了个人电子DIY、小型便携功能模块的封装需求，日常在做小型传感模块、便携检测终端的结构封装时，经常会遇到原有壳体开孔不匹配、安装位无法适配自定义电路板的问题，这款结构就是针对这类场景做的定向优化。从实际使用场景来看，这类小型盒体主要用来封装尺寸在60mm30mm20mm区间内的小型电路板，比如蓝牙信号发射模块、小型环境检测传感板、便携音频放大模块都可以装入其中，壳体侧壁预留的圆形侧孔是为按键或者接口预留的安装位，顶部的沉孔可以用来安装拨动开关或者状态指示灯，不需要后期再对壳体做二次打孔加工，能减少DIY过程中的手工修改工作量。设计过程中特意把整体壁厚控制在2mm，

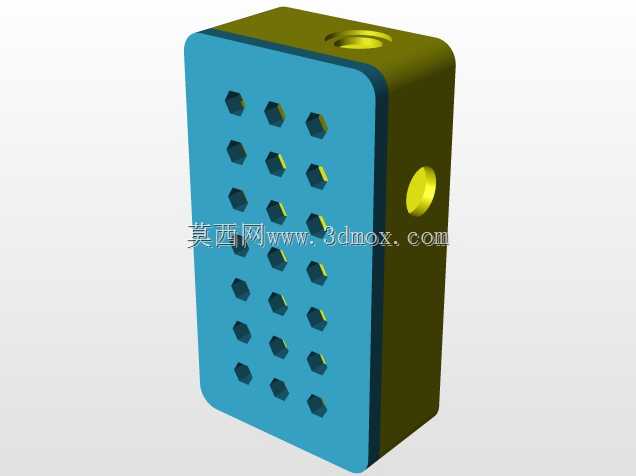

　　这个厚度既能保证FDM3D打印时的结构强度，不会因为壁厚太薄出现打印翘边、成型后壳体易碎裂的问题，也不会因为壁厚过厚导致打印耗材用量过多、打印时间过长，整体打印时长可以控制在1.5小时以内，普通桌面级3D打印机不需要做特殊参数调整就能直接成型。正面的阵列六边形开孔不是单纯的装饰设计，首先是兼顾了内部电路的散热需求，当壳体内装入功率稍大的功放模块或者无线发射模块时，工作产生的热量可以通过这些开孔快速散出，避免壳体内积温导致元器件工作不稳定；其次这些开孔也能在装入发声元件时作为出声孔使用，不需要额外在壳体上加工出声通道，六边形的开孔形状相比圆形开孔在相同开孔率下，能保留更多的壳体结构强度，不会因为开孔过多导致壳体正面受压变形。

　　壳体的边角全部做了R3的圆角过渡，一方面是3D打印时圆角结构能减少应力集中，避免打印完成后边角处出现层间开裂的问题，另一方面日常手持携带时，圆角边缘不会刮蹭衣物或者皮肤，握持手感也更舒适。壳体的合盖结构采用了直边卡扣式设计，没有额外设计螺丝柱，就是为了简化打印后的装配流程，打印完成后只需要把上下盖对准扣合就能完成封装，不需要额外准备螺丝等紧固件，对于快速打样验证的场景来说，能大幅缩短从打印完成到功能测试的周期。在安装边界的考量上，壳体内部预留了0.2mm的安装间隙，常规厚度1.6mm的印制电路板可以直接顺着壳体内侧的导向槽滑入固定，不需要额外打胶或者做固定结构，内部的净空尺寸刚好能容纳常规厚度的锂电池与电路板叠层安装，

　　针对小型便携设备的电池安装需求，壳体内壁还预留了1mm的电池缓冲间隙，避免装配时挤压电池造成安全隐患。侧面的圆形开孔直径为8mm，刚好适配常用的3.5mm音频接口、Micro USB接口或者6*6mm的轻触按键，不同功能的模块只需要在打印前根据自身需求选择是否打通对应位置的孔位即可，不需要对整体模型做大幅度修改。顶部的沉孔深度为3mm，可以直接嵌入安装常用的8mm直径金属按钮开关，或者直径5mm的LED指示灯座，安装后开关表面和壳体顶面基本齐平，不会出现突出过多容易误触的问题。在实际打印测试中，不管是使用PLA还是PETG耗材，都不需要添加支撑结构就能完成打印，所有开孔的朝向都沿着Z轴打印方向，避免了支撑拆除后孔位边缘出现毛刺需要后期打磨的问题，打印完成后只需要简单去除底部的打印 raft 就能直接投入使用。这类壳体结构在个人电子DIY、小批量功能样机制作的场景中实用性很强，相比通用的塑料接线盒，它的开孔位置更贴合常用电子模块的接口布局，体积也更紧凑，不会出现通用壳体过大、携带不便的问题，同时3D打印的生产方式也能让使用者根据自身的电路尺寸快速调整壳体的长宽高参数，不需要开模就能快速拿到适配的封装结构，对于小批量试制的项目来说，能大幅降低结构封装的成本，缩短样机制作的周期。
