400mm内径金属波纹连接管件结构

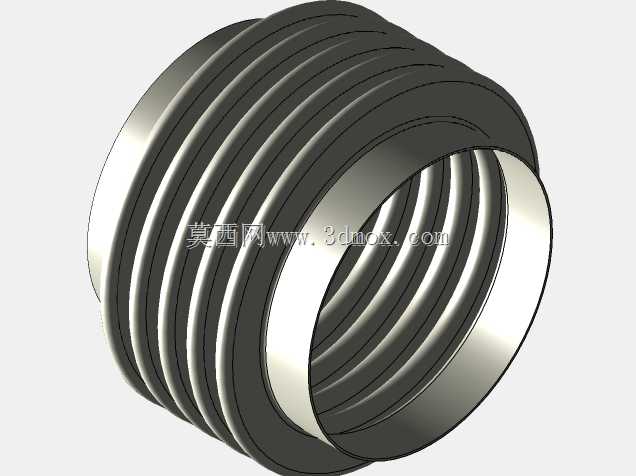

　　在工业管路布设、市政给排水管网、暖通空调系统以及各类流体输送场景中，管路连接位置的位移补偿一直是结构设计阶段需要重点考量的环节，刚性管路在温度变化带来的热胀冷缩、设备运行产生的微幅振动、地基沉降引发的位置偏移等工况下，很容易在接口位置产生应力集中，长期运行后会出现焊缝开裂、密封失效、管路变形等问题，而这类带环形波纹结构的金属管件，正是为解决这类管路补偿需求设计的柔性连接元件。这款400mm内径的波纹管，整体采用薄壁金属材质加工成型，管壁沿轴向排布连续的环形凸起波纹结构，这种结构设计让管件在轴向、径向以及角向都具备一定的形变能力，不需要额外加装复杂的活动连接结构，就能在允许的位移范围内吸收管路的位置偏移量，

　　同时不会破坏管路整体的密封性能，相比传统的橡胶软连接，金属材质的波纹管耐温范围更广、抗老化性能更强、承压能力更稳定，在高温流体输送、腐蚀性介质管路、高压管网系统中都能长期可靠运行。从结构设计逻辑来看，这款波纹管的波纹节距、波高以及壁厚参数是经过匹配计算的，400mm的内径规格对应大流量流体输送场景，足够的通径可以避免管路在波纹管位置产生过大的流阻，减少流体输送过程中的压力损失；连续的环形波纹在保证形变能力的同时，每一圈波纹都能均匀承受管路内部的介质压力，不会出现局部应力过大导致的波纹变形失效；管件两端保留了平直的配合段，这部分结构是用于和两端的管路、法兰或者快接结构进行装配连接的，平直段的圆柱度公差控制在合理范围内，

　　装配时可以保证配合面的贴合度，避免安装后出现渗漏问题。在实际工程应用中，这类波纹管常被安装在水泵、换热机组、大型风机等动设备的进出口位置，用来吸收设备运行时产生的持续振动，阻断振动沿管路向远端传递，降低管路系统的共振风险，同时也能补偿设备安装时产生的少量位置偏差，降低安装对位的精度要求，提升现场施工的效率；在长距离直埋管网中，每隔一定距离加装对应规格的波纹管，就可以吸收管路因季节温度变化产生的轴向伸缩量，避免管路因为热胀冷缩产生的内应力破坏接口密封；在一些存在轻微地基沉降的厂区、建筑管路系统中，波纹管的角向位移补偿能力可以适配两端管路的微小角度偏移，防止管路被剪切力拉裂。建模过程中，这类波纹结构需要重点把控波纹的轮廓顺滑度，

　　不能出现尖角、折边等应力集中的结构，否则在反复形变过程中很容易在应力集中位置产生疲劳裂纹，影响管件的使用寿命；两端平直段的长度需要匹配常用的连接安装尺寸，保证现场装配时不需要额外裁切就可以直接对接；整体的同轴度公差需要控制在合理范围，避免安装后波纹管出现偏斜，导致形变时各方向的受力不均，提前出现疲劳损坏。从安装边界来看，这款400mm内径的波纹管在安装时需要预留足够的轴向伸缩空间，不能强行拉伸或者压缩到极限位置进行装配，否则会大幅降低其补偿能力和使用寿命；安装时要保证两端连接管路的同轴度，偏差不能超过波纹管允许的角向补偿范围，避免波纹管长期处于扭曲受力的状态；在管路系统做压力测试时，要注意固定支架的布设，不能让波纹管单独承受管路的轴向推力，防止波纹管被压力推挤出现过度变形。这类金属波纹管的波纹结构成型工艺一般采用液压胀型或者滚压成型，建模时还原的连续等距环形波纹，和实际生产中的成型结构保持一致，每一圈波纹的圆弧过渡都均匀顺滑，既保证了柔性补偿的性能，也兼顾了金属材质的结构强度，在允许的补偿量范围内可以反复形变而不产生塑性变形，满足长期运行的可靠性要求。
