90度Kee夹紧式管道弯头结构设计

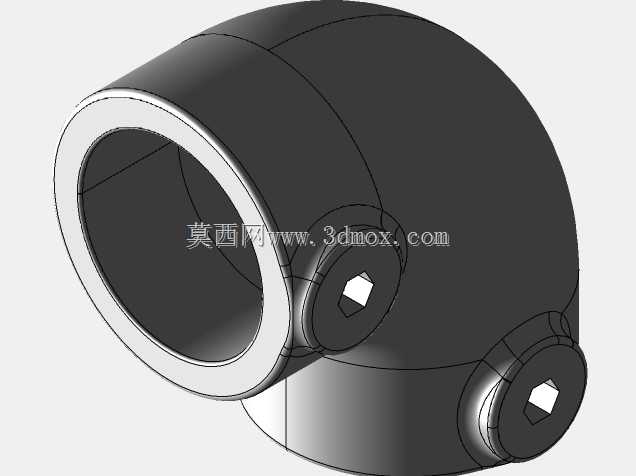

　　在民用给排水、小型工艺管路搭建、模块化管线布设场景中，快装式夹紧弯头一直是现场施工人员偏好的连接件类型，这款适配33.7mm管径的90度kee夹紧弯头，就是针对中小管径管路直角转向需求开发的快接构件。不同于传统焊接弯头需要现场动火作业、对施工人员焊接技能有要求的局限，也不同于螺纹弯头需要预先套丝、密封带缠绕质量直接影响密封效果的问题，这类夹紧式弯头完全依靠机械锁紧结构实现管路的固定与密封，现场安装不需要额外的动火设备、套丝工具，仅用常规内六角扳手就能完成锁紧操作，在临时管线搭建、户外管路抢修、模块化快装管路系统里的应用占比逐年提升。从结构设计逻辑来看，这款弯头的主体采用90度等径直角流道设计，流道内壁做了顺滑过渡处理，

　　没有直角台阶带来的流阻突变，能减少流体在转向位置的涡流损耗，不管是输送常温清水、低压压缩空气还是其他无强腐蚀性的流体，都能保证管路输送效率不会因为弯头的存在出现明显衰减。弯头两端的承口内径严格匹配33.7mm外径的管道，承口深度经过反复校核，既保证管道插入后有足够的接触长度避免受力脱出，又不会因为承口过深导致管道插入后顶到流道转弯位置造成通径缩小。两个锁紧结构分别布置在弯头两端承口的外侧位置，采用内六角驱动的锁紧螺栓配合压紧环的结构，当螺栓被拧紧时，压紧环会均匀向内收缩，抱紧插入承口的管道外壁，这种周向均匀抱紧的受力方式，不会像单点顶丝结构那样在管道外壁留下压痕，也不会因为长期受力出现管道局部变形导致的密封失效问题。在安装边界方面，

　　这款弯头的转弯半径控制在合理区间，既不会因为转弯半径过小导致流阻陡增，也不会因为转弯半径过大占用过多的安装空间，在狭小的管线布设空间里，比如设备旁的管路走线、墙体边角的管路转向位置，都能顺利完成安装，不需要额外预留过大的操作空间。锁紧螺栓的位置特意设计在弯头外侧的易操作角度，安装时扳手不需要深入管线缝隙就能对准螺栓头，哪怕是已经完成固定的管路上加装这个弯头，也能顺利完成锁紧操作。从实际使用的工况适配性来看，这种夹紧式弯头允许管道存在微小的角度偏差，在现场施工管道切割端面存在轻微不平整、管道同轴度有小误差的情况下，依然能实现可靠的锁紧与密封，不会像硬密封焊接或者螺纹连接那样对管件加工精度有极高要求，大幅降低了现场施工的容错门槛。

　　很多施工场景里，临时搭建的管线需要反复拆装调整走向，这款弯头的锁紧结构可以反复松紧使用，不会像一次性卡压管件那样拆卸后就完全报废，在展会临时管线、工地临时供水、车间临时压缩空气管路这类需要频繁调整的场景里，重复使用的属性能大幅降低管路搭建的综合成本。在结构强度设计上，弯头主体的壁厚经过受力校核，能承受中小管径管路常规的工作压力，两端的锁紧座和弯头主体采用一体化结构设计，不存在拼接缝隙带来的强度薄弱点，哪怕管路存在轻微的轴向拉拽力，也不会出现锁紧座脱落的问题。和传统的沟槽式弯头相比，这款夹紧弯头不需要在管道端部预先滚槽，进一步减少了现场施工的工序，对于没有专用滚槽设备的小型施工队伍来说，不需要额外采购专用工具就能完成安装，适配性更强。很多户外临时管路的搭建场景里，施工人员往往只携带基础的手动工具，这种仅靠内六角扳手就能完成安装的连接件，能大幅提升施工效率，减少因为工具不全导致的施工停滞。另外，这种夹紧结构的密封属于接触式抱紧密封，在管道外壁干净无明显杂物的情况下，密封可靠性完全能满足低压流体输送的要求，不需要额外添加密封填料，也避免了密封带碎屑进入管路造成下游设备堵塞的风险，在对管路清洁度有一定要求的小型气动系统、净水输送管路里，这个特性尤其实用。
