长排重型连续钢琴合页铰链结构

　　做设备结构设计这么多年，碰到需要大跨度铰接、同时要求铰接段受力均匀、无局部应力集中的场景，第一反应往往会选这类连续式长铰链，也就是常说的钢琴铰链。和普通分体式合页不一样，这类铰链的铰接轴是沿整个合页长度方向连续布置的，不是靠几个离散的合页片分段承载，这就决定了它的受力特性完全不同——普通合页在两个安装片之间只有几个受力支点，门板或者盖板受载的时候，支点位置的应力会非常集中，要是盖板跨度大、板材偏薄，很容易在合页安装位置出现板材变形、螺丝拉脱的问题，而连续钢琴铰链的铰接是整线接触，载荷会沿着整个安装长度均匀分散到两块安装板上，哪怕是薄钢板、铝板做的长盖板，也不会出现局部受力过大的情况。

　　从实际应用场景来说，这类铰链的使用范围其实远不止钢琴盖板，平时做电气柜的长检修门、设备的整体式防护盖板、机柜的通长开门、甚至一些需要整段翻转的钣金护罩、工具箱的长翻盖，都会用到这类结构。尤其是在钣金结构的设备上，当门板长度超过500mm的时候，用两个或者三个普通合页的话，安装的时候要反复调整合页的同轴度，稍有偏差就会出现开关卡滞、门板翘曲的问题，而整根的连续钢琴铰链本身轴芯是一体的，同轴度在零件生产的时候就已经保证了，安装的时候只需要把两个页片分别贴紧两个安装面打螺丝就行，不需要反复调校铰接轴线，装配效率能提升不少。

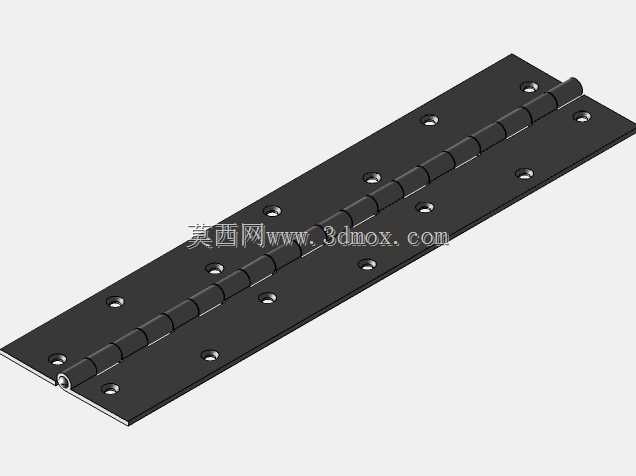

　　看这个结构的设计细节，两个页片都是等厚的冷轧钢板冲压成型，页片上的安装孔是沿长度方向等间距布置的，每个铰接卷管的位置对应都有安装孔，这样螺丝锁紧之后，每一段卷管的位置都有紧固点，不会出现页片和安装面之间翘边、虚接的情况。铰接的卷管是两个页片的卷边互相交错咬合，中间穿整根的钢质轴芯，卷管和轴芯之间的间隙控制得比较小，开关的时候旷量很小，不会用一段时间就出现松垮晃动的问题。页片的边缘都做了冲压去毛刺的处理，安装的时候不会划手，也不会刮伤安装面的喷涂层。

　　做选型和安装设计的时候，首先要注意安装边界的预留：这类铰链的两个页片在完全闭合的时候，总厚度是两倍页片厚度加上卷管的外径，所以在做结构开槽或者让位设计的时候，要在铰接位置预留足够的容纳空间，避免关门的时候卷管位置和门框或者机架干涉。另外要注意，页片展开的时候，两个页片的转动角度最大可以到180度，但实际使用中如果安装面是有翻边或者凸台的，要提前核算转动轨迹，避免翻边位置在开门到一定角度的时候和对面的结构碰死。安装孔的间距是标准化的，设计安装板上的螺丝孔位的时候，可以直接对应铰链的孔位来打，不需要自己重新排布孔距，能减少绘图的工作量。

　　从承载能力来说，这类重型的连续铰链，因为是整线承载，每厘米长度上的额定载荷其实比普通合页高不少，哪怕是1mm厚钢板做的页片，整根600mm长的铰链，均匀承载几十公斤的盖板重量完全没问题，不会出现合页变形、轴芯弯曲的情况。如果是用在经常开关的检修门上，轴芯位置不需要额外加注润滑油，因为冲压卷管的时候本身就带了少量的冲压润滑脂，日常使用的磨损量非常小，使用寿命比普通分体合页长很多。另外这种黑色表面处理的款式，一般是做了喷塑或者发黑处理，有一定的防锈能力，用在普通室内设备上完全能满足防腐蚀要求，如果是户外或者潮湿环境使用，也可以选不锈钢材质的同结构铰链，安装尺寸是通用的，可以直接替换。

　　在三维建模的时候，这类铰链不需要把每个卷管的细节都完全画出来做装配，做设备整体装配的时候，可以把铰链做成一个整体的零件，设定好转动副的位置就行，要是做工程图或者BOM清单，直接选对应长度的标准件型号就可以，不需要单独出加工图，因为这类铰链都是标准化量产的五金件，采购成本比自己加工定制分体合页低很多，而且质量稳定性更好。要注意的是，安装的时候螺丝不要一次性全部锁紧，先把所有螺丝都带上之后，反复开关几次门板，调整到开关顺畅没有卡滞的位置，再依次把所有螺丝拧紧，避免因为安装面的平面度误差导致铰链憋劲，时间长了出现轴芯磨损或者页片变形的问题。
