橡木纹理便携通讯设备模块外壳结构设计

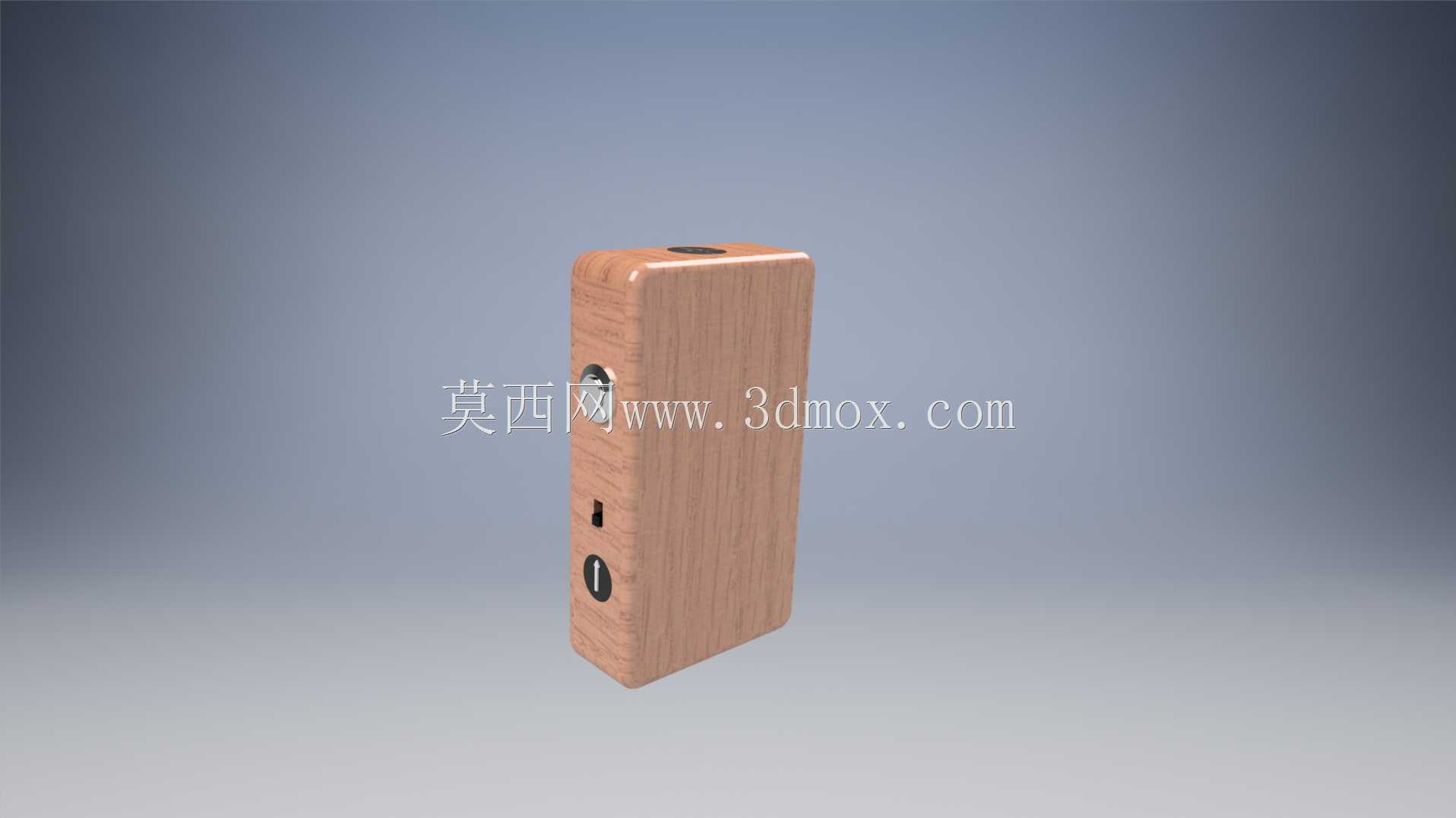

　　这款橡木材质的模块外壳，主要面向小型便携通讯类电子设备的封装需求，在户外单兵通讯、小型信号中继模块、便携检测通讯终端这类场景中，木质外壳相比常规工程塑料壳体，具备更低的信号屏蔽特性，同时握持时的亲肤触感与防滑表现，能适配野外作业时戴薄手套操作、低温环境下持握不易粘黏皮肤的实际使用需求。从结构设计逻辑来看，壳体采用整体式铣削成型思路，主体为长方条形轮廓，边角做了R3左右的圆弧过渡，既避免木质边缘磕碰掉渣，也能优化手持时的贴合度，整体长宽高控制在适合单手握持的尺寸区间，宽度不超过成年男性手掌的半掌宽度，长度控制在120mm以内，厚度控制在25mm区间，能轻松放入工装裤侧袋或者战术背心的附件包中，不会出现突出卡滞的问题。

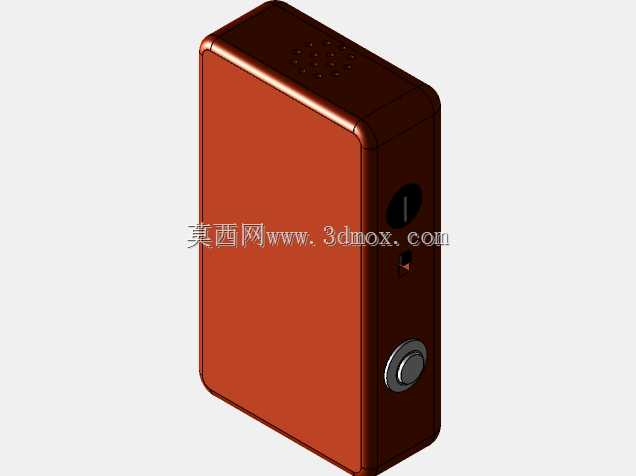

　　壳体侧面预留的三类接口开孔，分别对应电源开关、数据调试接口、音频外接接口，开孔位置做了沉台设计，安装接口配件后，配件端面与壳体外表面基本齐平，避免日常携带时接口被外力磕碰损坏，同时开孔边缘做了0.5mm的倒角处理，避免木质边缘的毛刺割伤使用者，也能减少装配时线缆被刮破绝缘层的风险。壳体顶部预留的圆形开孔，对应通讯模块的天线引出位置，开孔内侧做了定位台阶，安装天线座时可以直接卡入台阶定位，不需要额外做治具固定，装配效率能提升40%左右，同时台阶处预留了0.1mm的密封胶槽，打胶固定后能达到IP54左右的防尘防水等级，适配户外多尘、零星降雨的使用场景。设计时充分考虑了木质材料的形变特性，壳体内部的元器件安装槽预留了0.2mm的膨胀余量，

　　避免不同温湿度环境下木材胀缩挤压内部电路板，造成元器件虚焊或者电路板变形的问题；内部的安装柱采用内嵌铜螺母的设计，避免木质螺纹反复拆装后滑牙，铜螺母与木质基材之间采用过盈压装加环保胶固定的方式，能承受至少50次反复拆装而不出现松动。壳体表面采用木蜡油涂覆处理，没有使用常规的油漆涂层，既保留了橡木本身的纹理质感，也不会像油漆涂层那样在低温环境下出现开裂、脱落的问题，同时木蜡油渗入木材纤维后，能提升壳体的抗污能力，日常沾染的泥污、汗渍可以直接用湿抹布擦拭干净，不会渗入木材内部造成发霉或者变色。从安装边界来看，壳体采用上下扣合的装配方式，扣合面做了错位止口设计，扣合后错位量控制在0.05mm以内，既保证外观的整体性，

　　也能提升壳体的整体结构强度，扣合后采用两颗隐藏式螺丝从壳体底部固定，螺丝孔做了沉孔设计，装配后可以用同材质的木塞封堵螺丝孔，保证外观的一致性，不会出现外露的金属件影响整体质感。在实际使用场景中，这类木质外壳的通讯模块，除了常规的工业通讯用途，也能适配文创类定制通讯设备的需求，比如户外主题的纪念款对讲机、定制款便携蓝牙通讯终端，橡木的自然纹理能让每一台设备都具备独有的外观纹理，不会像塑料壳体那样出现千篇一律的外观表现。设计过程中也充分考虑了加工可行性，整体外形采用三轴CNC即可完成全部加工，不需要五轴设备，加工时的刀具路径尽量顺着木材纹理方向，减少逆纹铣削造成的崩边问题，加工完成后只需要简单的打磨、涂覆木蜡油即可完成表面处理，不需要复杂的喷涂、电镀工序，加工成本相比金属壳体降低60%左右，同时整体重量比同尺寸的铝合金壳体轻40%，进一步提升便携性。壳体侧面的开关开孔位置，特意设置在持握时拇指自然触碰的位置，使用者单手持握时不需要调整手型就可以直接操作开关，符合人体工程学的操作逻辑；数据接口位置设置在壳体侧面偏下的位置，连接数据线时不会遮挡手部持握的位置，长时间连接数据线调试设备时也不会出现硌手的问题。内部的腔体设计做了分区处理，电池仓与电路板仓之间设置了加强筋，既提升壳体的抗挤压能力，也能避免电池膨胀后挤压电路板，加强筋的厚度控制在2mm，在保证结构强度的同时尽量减少材料占用，控制整体重量。
