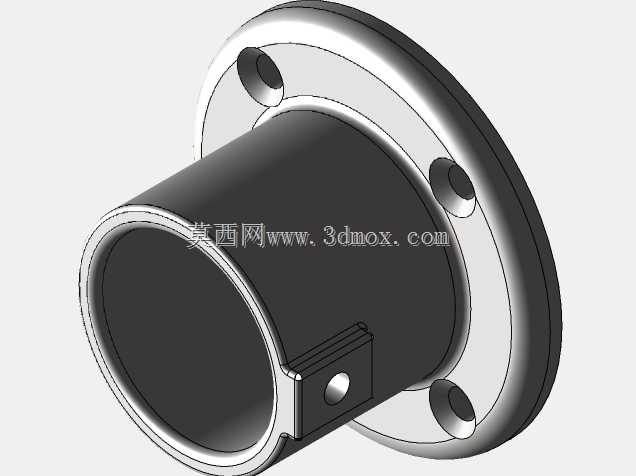

适配42.4管径扶手的kee夹墙固定连接件

　　在临边防护、无障碍通道、工业操作平台、市政步道护栏的搭建场景中，圆管扶手的墙面固定节点一直是影响整体安装效率与结构可靠性的核心部位，这款适配42.4mm外径扶手管的kee夹墙固定件，正是针对这类场景开发的专用连接构件。不同于传统需要焊接、攻丝的固定式管座，这款夹件采用侧部锁紧的开放式抱合结构，安装时无需对扶手管端部做套丝、扩口等二次加工，只需将扶手管插入夹件的筒状主体内，拧紧侧部的锁紧螺钉即可完成管体与夹座的固定，大幅降低现场安装的作业门槛，即使没有专业焊接设备的施工场景，也能快速完成扶手的墙面固定作业。从结构设计逻辑来看，这款夹件的主体分为法兰安装盘与抱合筒体两个核心功能段，法兰盘上均匀分布三个安装通孔，

　　用于穿设膨胀螺栓与建筑墙面、钢结构立柱等安装基面完成固定，三个孔位呈120°均布的设计，能够让安装后的受力均匀分散到三个固定点上，避免单侧受力导致的固定螺栓松动、法兰盘变形问题；抱合筒体的内径严格匹配42.4mm标准扶手管的外径公差，筒壁的厚度经过受力核算，能够承受成年人倚靠、侧向推压扶手时产生的弯矩载荷，不会出现筒壁开裂、夹持变形的问题。侧部的锁紧凸台是整个夹件的核心受力部位，凸台上预制了螺钉安装孔，锁紧螺钉的端面做了滚花防滑处理，当螺钉拧紧时，端面会紧紧压在扶手管的外壁上，依靠摩擦力阻止扶手管在筒体内发生轴向窜动与周向转动，同时凸台与筒体采用一体化成型结构，避免了焊接式凸台存在的焊缝应力集中、长期受力后焊缝开裂的隐患。

　　在安装边界的适配性上，这款夹件的法兰盘端面与筒体轴线保持严格的垂直公差，安装后能够保证扶手管与安装基面保持垂直，不会出现扶手歪斜的问题；筒体的插入深度经过优化，既保证了足够的管体接触面积来分散夹持力，避免局部压应力过大导致扶手管表面变形，又不会因为筒体过长导致材料浪费、安装空间占用过大。实际应用中，这款夹件不仅可以用于圆形扶手的墙面固定，也可以适配同外径的圆管护栏、设备防护栏的立柱侧装固定，在老旧护栏改造项目中，无需拆除原有管体，只需松开锁紧螺钉即可调整扶手的安装位置，调整到位后重新拧紧即可完成固定，相比传统固定式管座，改造作业的效率能够提升60%以上。针对户外使用场景，夹件的结构上做了排水间隙设计，

　　抱合筒体与扶手管之间预留了微小的排水缝隙，雨天渗入的积水可以顺着缝隙从筒体下端排出，不会因为长期积水导致管体与夹件内部发生锈蚀，延长整体结构的使用寿命。在建模过程中，所有配合尺寸都按照机械加工的公差要求做了参数化设置，法兰盘的安装孔位尺寸匹配常规M8膨胀螺栓的安装间隙，锁紧螺钉的规格选用标准的内六角圆柱头螺钉，所有零件都可以直接选用标准件采购，不需要单独定制非标紧固件，进一步降低了整个构件的生产与采购成本。从受力角度验证，当扶手承受1kN/m的水平均布载荷时，夹件的最大应力出现在锁紧凸台与筒体的连接位置，应力值远低于常用金属材料的许用应力，长期使用不会出现塑性变形，能够满足各类民用、工业场景下的扶手固定强度要求。
