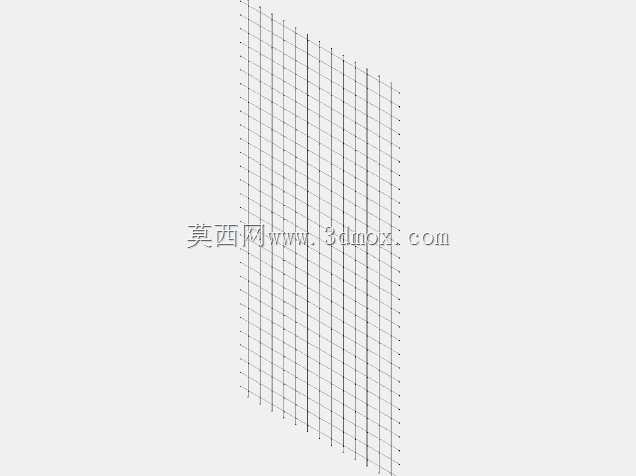

50×50规格参数化金属丝网结构

　　在工业防护、物料筛分、流体整流、设备围挡等场景中，金属丝网是应用频次极高的通用五金构件，小到通讯设备内部的电磁屏蔽衬层、通风口的防异物遮挡网，大到生产线的安全防护隔断、散料输送环节的粒度筛分网面，都需要匹配对应丝径、网孔尺寸的金属丝网来实现功能。常规的金属丝网建模如果采用逐根丝绘制的方式，一旦需要调整网孔尺寸、丝径、整体幅面参数，就要重新排布所有经纬丝的位置，重复工作量极大，也容易出现丝体错位、网孔不均的问题，无法快速适配不同项目的选型需求。这款50×50幅面的金属丝网在建模阶段就采用了方程式驱动加参数表格的设计逻辑，把丝径、网孔中心距、经纬丝排布数量、整体幅面边界这些核心参数全部关联到全局变量，调整任意参数时，所有丝体的位置、

　　长度都会自动更新，不需要手动逐根修改，能大幅提升不同场景下的选型适配效率。从结构特性来看，这款金属丝网采用经纬垂直交错的编织排布逻辑，每根纵向钢丝和横向钢丝在交点位置完全贴合，没有多余的穿插间隙，既还原了实际编织钢丝网的结构形态，也避免了建模时出现实体干涉的问题，后续如果要做有限元受力分析，也能直接导入模型开展仿真，不需要额外修复几何错误。实际应用中，这类钢丝网如果用在通讯设备内部，主要承担通风散热同时阻挡灰尘、细小金属碎屑进入设备腔体的作用，50×50的幅面刚好适配多数小型通讯设备的侧部通风口安装位，安装时只需要在网体四周预留2mm左右的压边余量，就能通过卡扣或者粘接的方式固定在设备壳体的通风槽内侧，不会额外占用过多设备内部空间。

　　如果用在小型物料筛分场景，这款网体的参数化设计可以快速调整网孔尺寸，适配不同粒度的散料筛分需求，比如筛分塑料粒子、小型五金冲压件边角料时，只需要修改网孔中心距参数，就能快速生成对应筛分精度的网面，不需要重新建模。在设备安全防护场景中，这类钢丝网可以安装在小型自动化设备的运动部件外侧，作为防护隔断使用，既不影响操作人员观察设备内部运行状态，也能防止肢体意外伸入运动区域造成伤害，50×50的幅面可以多块拼接使用，适配不同尺寸的防护围挡需求，拼接时只需要保证相邻网块的边缘丝对齐，就能保证整体防护面的平整性，没有过大的拼接缝隙。建模过程中，没有采用阵列后逐根裁剪的低效方式，而是先通过方程式确定每根经纬丝的定位基准，

　　再以单根钢丝的截面轮廓沿长度方向扫描生成实体，所有经纬丝的长度都自动匹配整体幅面边界，不会出现丝体超出网面或者长度不足的问题，网体边缘的丝头全部齐平，和实际生产出来的裁边钢丝网形态完全一致。考虑到不同使用场景对丝径的要求差异，比如用于电磁屏蔽时需要更粗的丝径保证屏蔽效能，用于通风遮挡时可以用更细的丝径提升通风率，参数表格里预置了常用的丝径、网孔尺寸组合，设计人员只需要在参数表中选择对应规格，就能快速生成对应参数的网体模型，不需要逐个修改全局变量，进一步提升了设计效率。从安装边界来看，这款50×50的网体基准面为平面，安装时可以根据需求直接贴合在安装框架表面，也可以通过压条固定在框架内侧，网体本身厚度等于钢丝直径，不会因为结构凸起影响安装贴合度，如果需要制作带弧度的网面，也可以在现有参数化模型的基础上添加弯曲特征，经纬丝会随整体弯曲形态自动调整，不会出现结构变形错位的问题。在流体整流场景中，这类钢丝网安装在通风管道的出风口或者入风口位置，可以打散大尺度的涡流，让流出的气流更均匀，参数化调整网孔密度就能匹配不同的整流精度要求，不需要重新搭建模型结构。
