深沟球滚珠轴承三维结构设计

　　在各类旋转传动设备的结构设计中，深沟球滚珠轴承是应用覆盖范围极广的支撑类零件，从民用家电的电机转轴、小型电动工具的输出轴，到工业生产线的输送辊道、机床主轴的辅助支撑端，甚至是交通工具的轮组旋转部位，都能见到这类轴承的应用身影。这类轴承的核心作用，是为旋转轴系提供稳定的径向支撑，同时可承受一定比例的轴向载荷，将轴系运转过程中的摩擦阻力控制在较低水平，减少动力传递过程中的无用损耗，同时约束轴的径向与轴向窜动，保证轴上零件的运转精度处于设计允许的公差范围内。

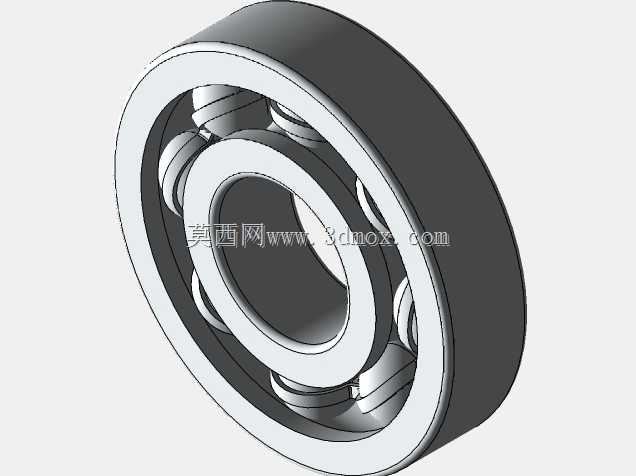

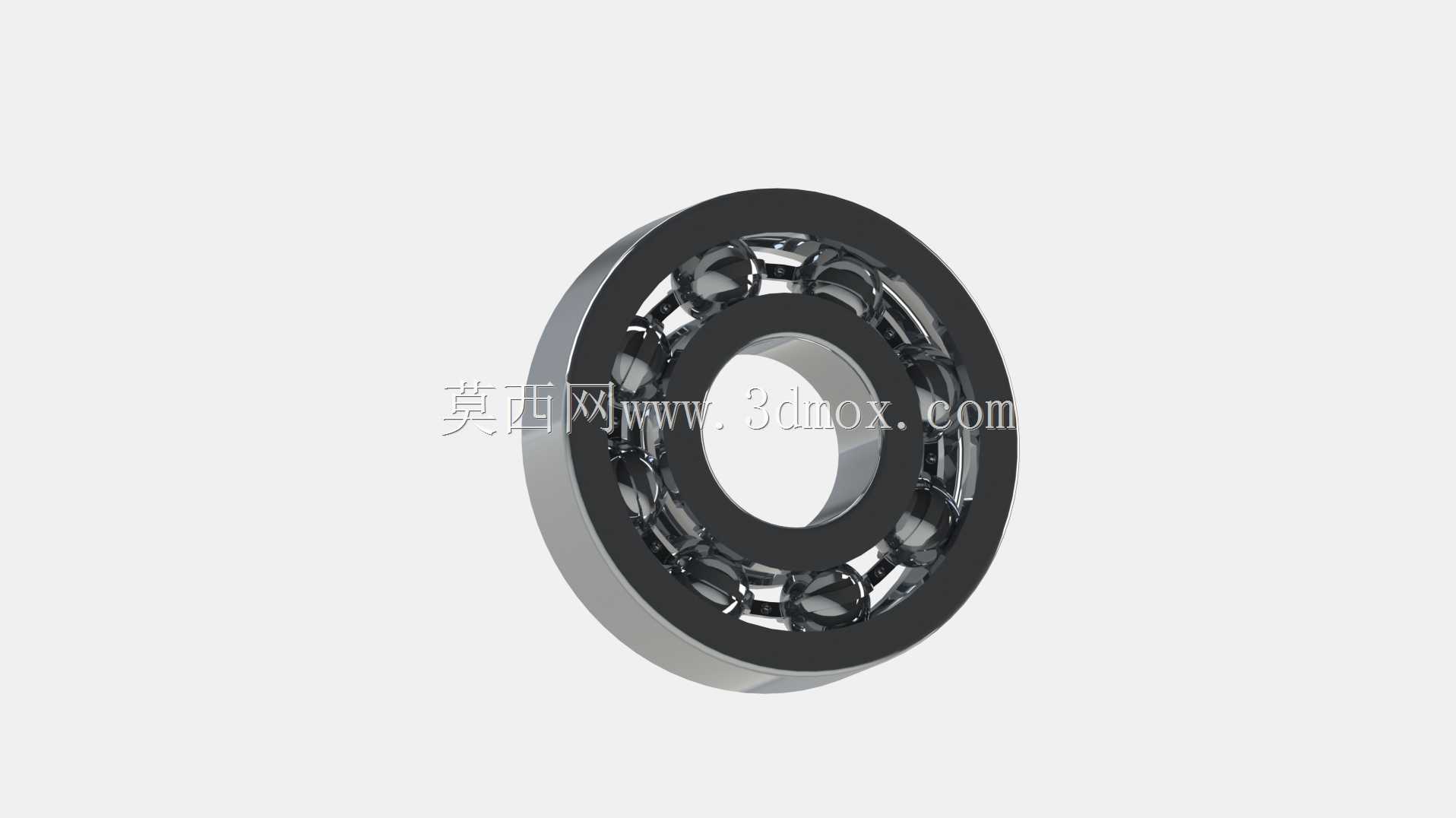

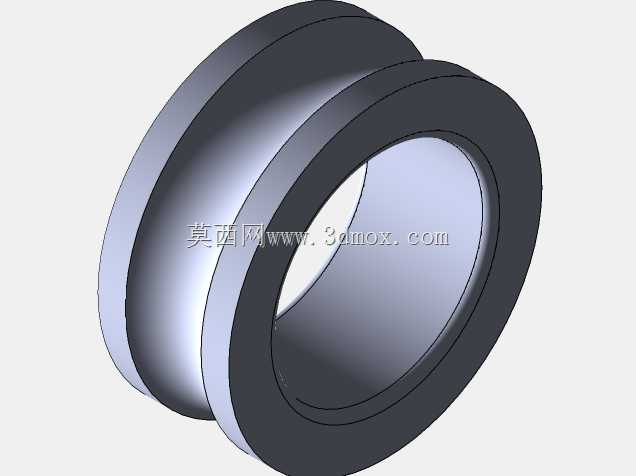

　　从结构设计逻辑来看，这款深沟球轴承采用最经典的双滚道配钢球保持架结构，内圈与轴采用过盈配合实现周向固定，随轴同步旋转，外圈与轴承座孔采用过渡或间隙配合，作为固定端承载载荷。内外圈的滚道采用圆弧型截面设计，滚道曲率半径略大于钢球半径，保证钢球在滚道内滚动时为点接触状态，既降低滚动摩擦阻力，又能在承受径向载荷时，让载荷通过钢球均匀分布在滚道接触面上，避免局部应力集中导致的早期疲劳点蚀。保持架采用浪形冲压结构，将每颗钢球均匀分隔在滚道圆周方向，既防止钢球之间直接接触产生额外摩擦与磨损，又能引导钢球在滚道内顺畅滚动，同时在轴承安装过程中避免钢球脱落，提升装配便利性。

　　在实际选型与安装适配层面，这类轴承的尺寸设计完全遵循通用轴承的标准系列规范，内圈内径、外圈外径、装配宽度均对应标准公称尺寸，设计选型时无需额外定制安装位，可直接匹配对应规格的轴径与轴承座孔尺寸。安装过程中需注意，内圈与轴的配合过盈量需根据载荷大小、转速高低调整，重载高转速工况下过盈量适当增大，轻载低速工况可适当减小过盈量以方便拆装；外圈与轴承座的配合需考虑设备的热膨胀需求，若轴系工作时温升较大，作为游动端的轴承外圈需预留一定的轴向窜动间隙，避免热胀导致轴承内部预紧力过大，出现抱死烧毁的故障。

　　从功能特性角度来说，这类深沟球轴承的摩擦系数极低，极限转速高，在润滑条件良好的情况下，可适配每分钟数千转甚至上万转的高速运转场景，同时结构简单，拆装维护方便，日常使用中只需定期补充润滑脂或更换润滑油，即可保证长期稳定运行。相比其他类型的滚动轴承，深沟球轴承的制造成本更低，通用性更强，不需要复杂的配套安装结构，是绝大多数中低载荷、高转速旋转轴系的首选支撑部件。在建模过程中，需要严格保证滚道的曲率精度、钢球的直径一致性、保持架的兜孔位置度，这些形位公差直接影响轴承装配后的旋转精度与运转噪音，若滚道曲率偏差过大，会导致钢球与滚道接触应力分布不均，大幅缩短轴承的使用寿命；若钢球直径存在较大差值，会导致运转过程中载荷集中在直径较大的钢球上，出现局部过载剥落的问题。

　　在实际工程应用中，这类轴承的失效形式主要包括疲劳点蚀、磨损、保持架断裂、胶合等，设计选型时需要根据轴系的实际载荷大小、转速范围、工作环境温度、是否存在冲击载荷等工况，选择合适的精度等级、游隙组别与润滑方式。比如在精密机床主轴支撑场景，需要选用P4级以上精度的轴承，配合较小的径向游隙，保证轴系的旋转精度；在矿山、冶金等多粉尘的恶劣工况下，需要选用带双面密封结构的轴承，填充耐高温、抗磨性能好的润滑脂，防止粉尘进入滚道内部加剧磨粒磨损。建模时还原密封结构的话，需要注意密封圈与内外圈密封槽的配合尺寸，既要保证密封效果，又不能让密封圈与旋转的内圈产生过大的接触摩擦，避免额外的温升与功率损耗。
