双头C型开口扳手结构设计

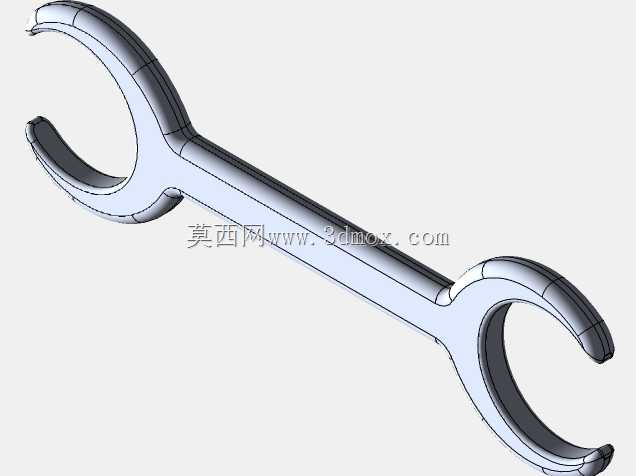

　　这款双头C型开口扳手的结构设计，核心围绕狭窄空间内的紧固件拆装场景展开，区别于常规开口扳手的直柄开口结构，两端采用大弧度C型勾头设计，能够适配常规开口扳手无法卡入的特殊工位，比如管路侧面的锁紧螺母、设备护板内侧的限位螺栓、轴类零件周向分布的紧固螺钉等作业场景，这类场景下常规扳手受操作空间限制，无法完成完整的扳转行程，甚至无法卡入紧固件位置，而C型开口的结构可以从侧面横向卡入螺母或螺栓头的外侧，不需要从紧固件端部轴向套入，大幅降低了对操作空间的轴向尺寸要求。从功能特性来看，扳手两端的C型开口尺寸做了差异化设计，可适配两种不同规格的外六角紧固件，扳杆部分采用等截面直杆结构，在保证整体扭转强度的前提下控制整体重量，

　　长时间手持作业不易产生疲劳感，杆身与两端C型头的过渡位置做了大圆弧过渡处理，避免应力集中导致的扳头断裂问题，这也是手动工具设计中需要重点关注的结构细节，很多手动扳手的失效都出现在头部与杆身的连接位置，大圆弧过渡能够有效分散扳拧时的应力传递路径，提升工具的使用寿命。设计过程中首先确定的是开口的卡接深度，C型开口的内弧面需要与六角紧固件的两个相邻侧面完全贴合，保证扳拧时的受力面足够，不会出现打滑滑脱的问题，开口的开口宽度尺寸需要略大于对应规格六角头的对边尺寸，预留合理的装配间隙，方便快速卡入紧固件，同时间隙不能过大，否则会导致扳拧时接触面过小，容易磨损紧固件棱角，甚至出现打滑伤人的风险。

　　扳杆的长度设计需要结合对应规格紧固件的额定拧紧力矩来计算，过长的杆身会导致扳拧力矩过大，容易拧断螺栓或者损伤螺纹，过短则会导致操作费力，无法达到要求的预紧力，杆身的截面形状采用扁平矩形截面，相比圆形截面能够在相同截面积下获得更好的抗扭刚度，同时握持时的贴合度更好，不易在手中打滑。两端C型头的厚度尺寸需要匹配紧固件的厚度，不能过厚，否则在狭窄的轴向间隙内无法卡入，也不能过薄，否则头部的强度不足，扳拧时容易出现头部变形甚至断裂的问题，头部的外轮廓同样采用圆弧过渡，没有尖锐棱角，避免在狭小空间操作时刮擦周边零件或者划伤操作人员。从安装边界的适配性来看，这款扳手可以伸入深度较深的沉孔内操作侧面的紧固件，

　　也可以在管路密集的阀组区域完成螺母的松紧作业，不需要拆卸周边的管路或者其他干涉零件，能够大幅提升这类特殊工位的拆装效率，减少设备维护时的额外拆卸工作量。在建模过程中，所有的棱角位置都做了合理的倒圆角处理，既符合实际五金工具的加工工艺要求，也能避免应力集中问题，C型开口的内接触面做了平面度的约束，保证与紧固件侧面的贴合面积，扳杆的直线度公差也做了相应设定，保证整体受力均匀，不会出现偏载导致的变形。这类扳手在设备日常维护、管路安装、小型机械装配场景中都有很高的实用价值，尤其是在一些已经完成装配的设备后期改造、故障维修场景中，经常会遇到操作空间受限的紧固件位置，常规扳手无法使用，这种C型双头开口的结构就能够很好地解决这类问题，不需要对原有设备结构进行改动，就可以完成紧固件的拆装作业。
