通讯设备用异形铰接支撑结构件

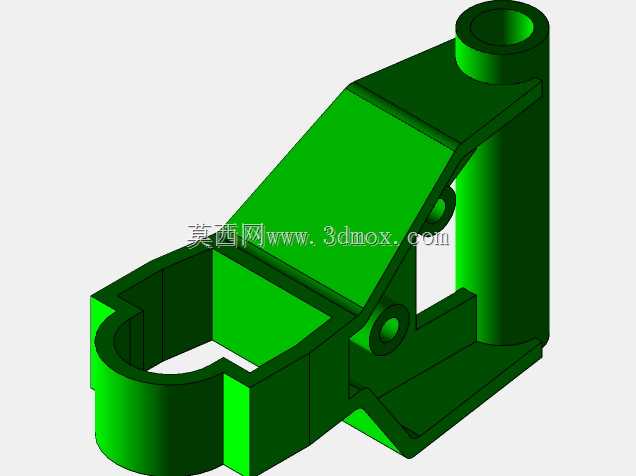

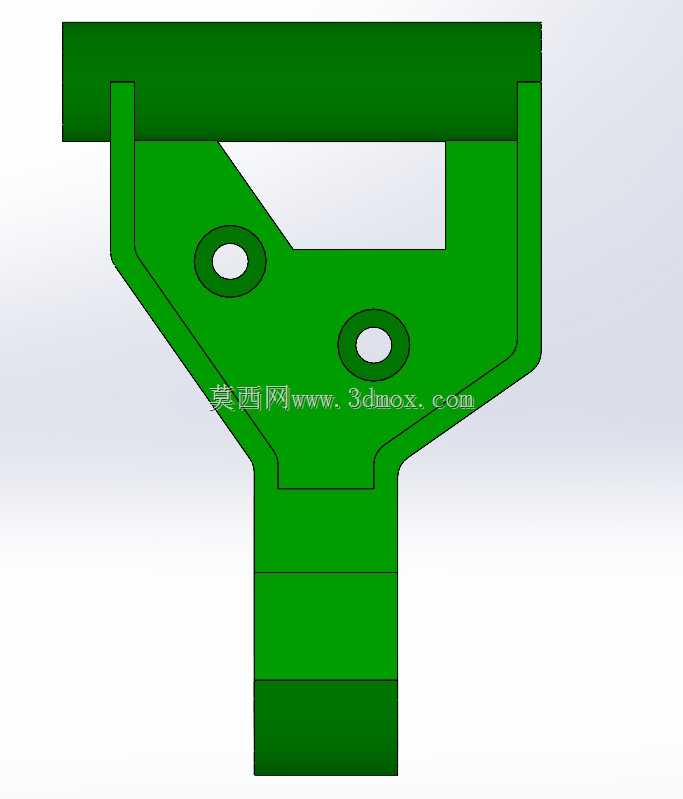

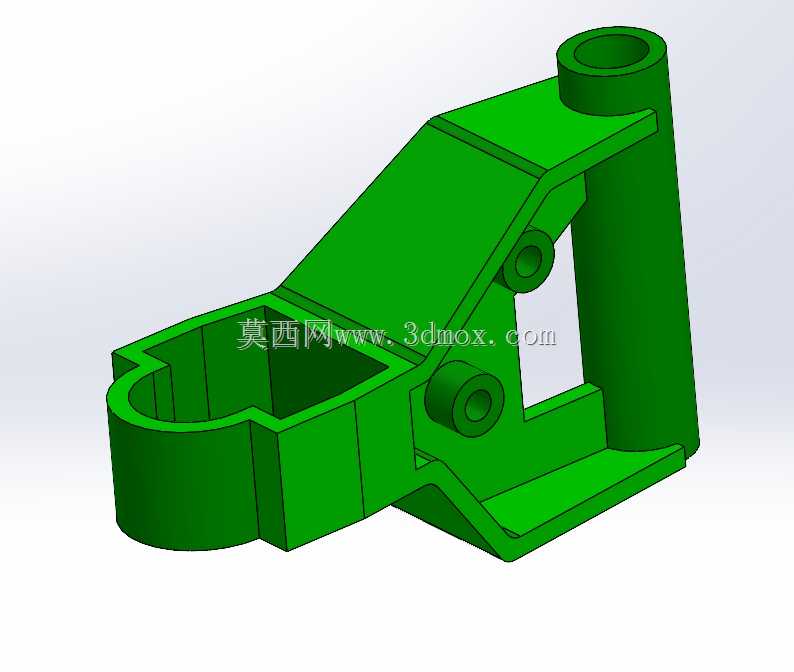

　　该结构件主要应用于手持通讯终端的内部铰接支撑场景，作为设备翻转功能模块的核心承载构件，承担连接机身主体与可动功能模组、传递操作载荷、限定翻转行程的核心作用。在实际设备运行过程中，该构件需要承受用户反复开合操作带来的交变载荷，同时要在设备跌落、挤压等意外工况下分散冲击应力，避免可动模组与机身主板的连接部位出现断裂失效。从功能特性来看，构件一侧的半开放腔体用于嵌装功能模组的定位基座，腔体边缘设置的止口结构能够与模组外壳形成精准配合，限制模组在三个平移方向的窜动，腔体侧壁预留的两个同轴凸台孔用于安装铰接销轴，销轴与孔位之间设计有0.02mm的间隙配合公差，既保证翻转过程的顺滑无卡滞，又避免间隙过大导致的模组晃动问题。

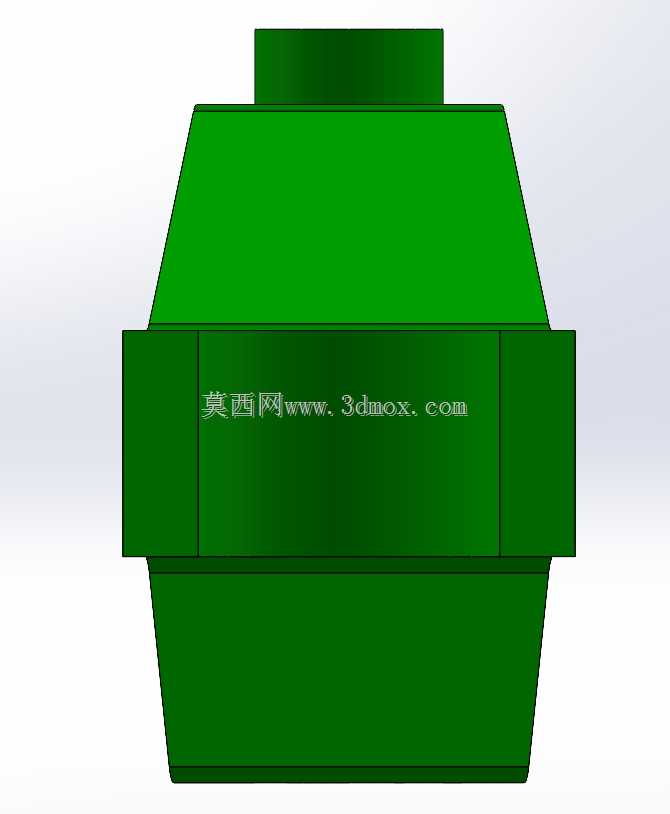

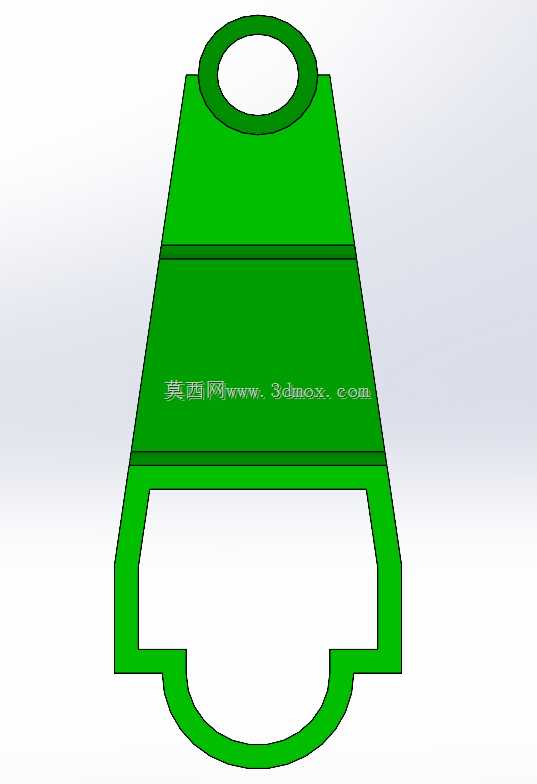

　　构件另一侧的立式圆柱筒结构用于穿设机身内部的柔性排线，筒体内壁做了圆角过渡处理，防止排线在反复翻转过程中被锐边割伤，筒体底部与构件主体的连接部位设置了三角形加强筋，能够将筒体承受的侧向载荷均匀传递到构件主体平面，避免筒体根部出现应力集中断裂。设计过程中首先根据通讯终端的内部堆叠空间确定构件的整体安装边界，整体长度控制在42mm以内，最大宽度28mm，立式筒体的高度为36mm，所有安装孔位的中心距公差严格控制在±0.05mm范围内，保证与周边结构件的装配精度。构件主体采用斜置的支撑板结构连接腔体与筒体，支撑板的厚度根据有限元应力分析结果设置为2.5mm，在保证整体结构强度满足10000次翻转疲劳测试要求的前提下，尽可能减少材料占用，

　　降低构件整体重量。腔体底部的镂空设计一方面用于避让机身内部的电子元器件，另一方面减少构件的注塑成型周期，避免厚壁部位出现缩痕、气孔等成型缺陷。构件上所有的锐边都做了R0.3mm的倒圆角处理，既避免装配过程中划伤操作人员与排线，也能够减少应力集中点，提升构件的抗冲击性能。在安装适配性上，构件的底部平面设置有两个定位凸点，装配时与机身中框的定位凹槽配合，能够快速完成构件的预装定位，后续通过两个螺丝穿过构件上的沉头孔即可完成与中框的紧固连接，沉头孔的深度设计保证螺丝锁附后头部不高出构件平面，避免与周边运动部件产生干涉。该结构件的设计充分考虑了手持通讯设备的空间紧凑性要求，在有限的内部空间内集成了铰接支撑、排线防护、模组定位、载荷传递等多项功能，所有结构细节都围绕实际使用场景的可靠性需求展开，没有冗余的设计特征，能够很好适配小型化手持通讯终端的结构设计需求。
