燃气轮机燃烧室燃烧器结构设计

　　在地面燃气发电、航空推进、工业驱动等场景中，燃烧器作为燃烧室的核心组件，直接决定了整套动力系统的热效率、排放水平与运行稳定性，其设计需要同时兼顾气动组织、冷却防护、结构强度多维度的工程约束。从实际运行逻辑来看，该部件的核心作用是将高压压气机输送来的压缩空气与燃料充分掺混，组织稳定的燃烧反应，把燃料的化学能转化为高温燃气的热能，后续高温燃气冲击涡轮叶片膨胀做功，最终实现热能到旋转机械功的转换，整个过程中燃烧器需要承受持续的高温热负荷、高速气流冲刷以及燃烧脉动带来的振动载荷。

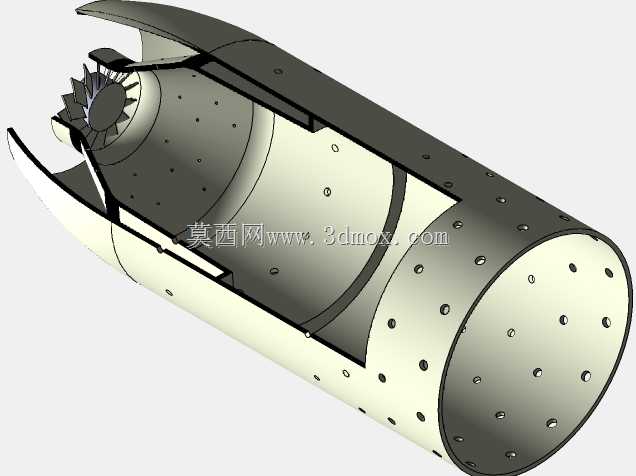

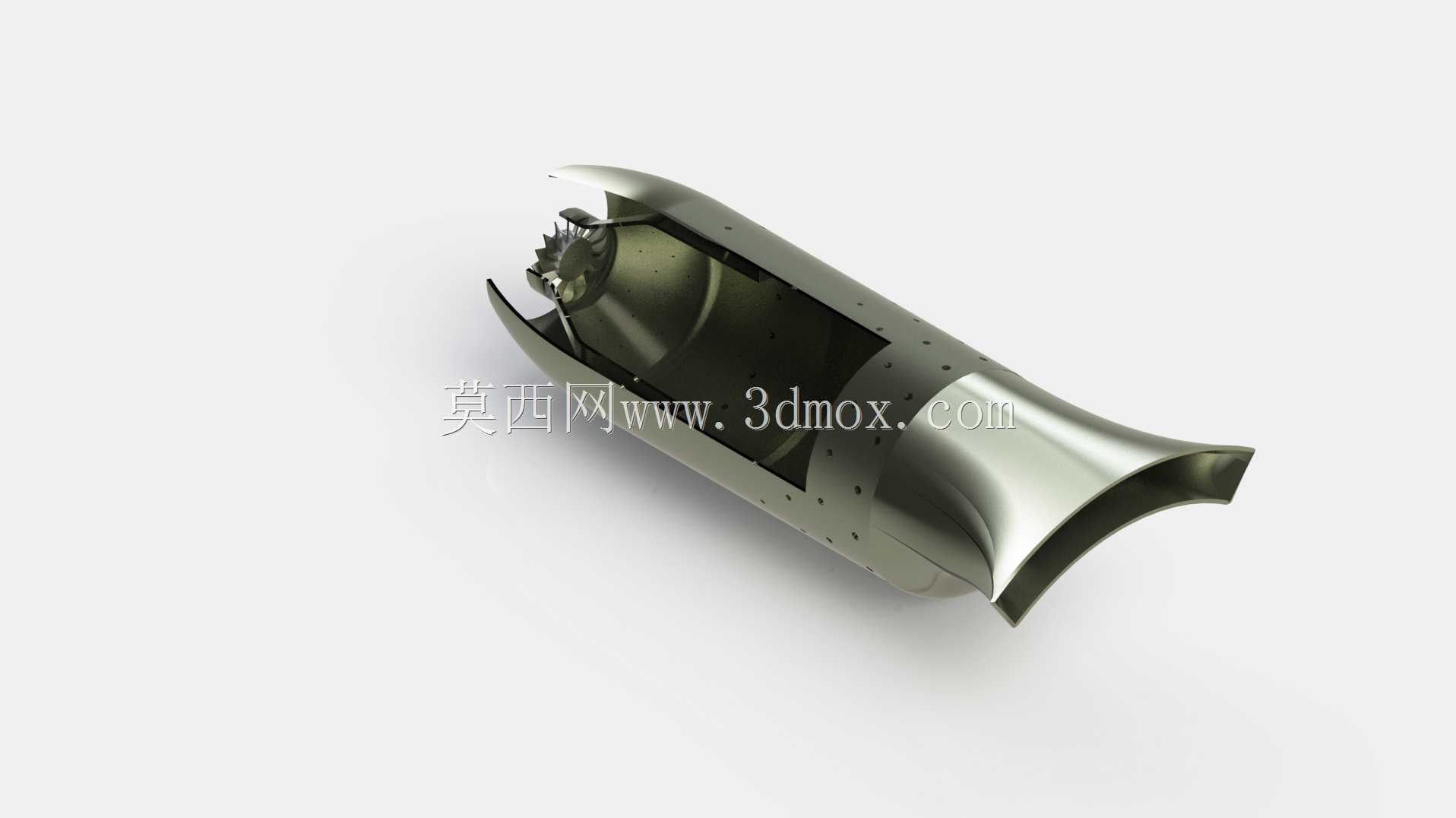

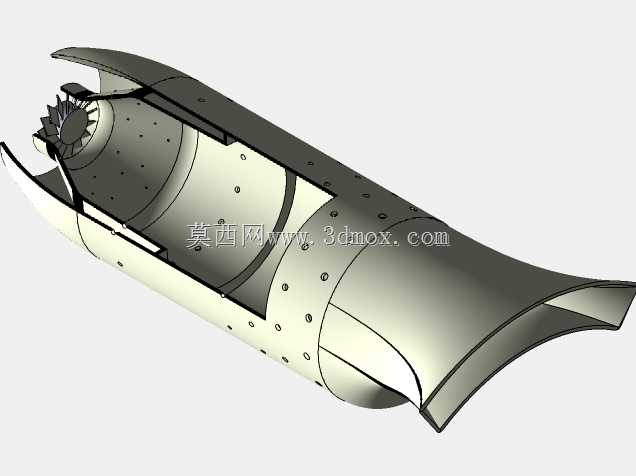

　　从结构设计思路上，该燃烧器采用环形收扩式流道构型，头部设置旋流组件，通过带切向角度的叶片引导来流形成中心回流区，利用高温烟气的回流持续点燃新鲜混合气，避免高速气流下的火焰吹脱，保证宽工况范围内的燃烧稳定性。筒体壁面分布多排梯度孔径的掺混孔与冷却孔，其中主燃区的小孔主要用于配合旋流组织分级燃烧，降低局部高温区的温度峰值，抑制热力型氮氧化物的生成；下游的大尺寸掺混孔用于将燃烧后的高温燃气与剩余冷空气快速混合，把出口温度场调整到涡轮叶片可承受的均匀度范围，避免局部超温烧蚀涡轮部件；壁面的细密气膜孔则沿筒体轴向排布，在金属壁面形成连续的低温空气保护层，隔绝高温燃气与筒体金属的直接接触，控制壁面温度在高温合金材料的长期许用温度范围内，延长部件的服役寿命。

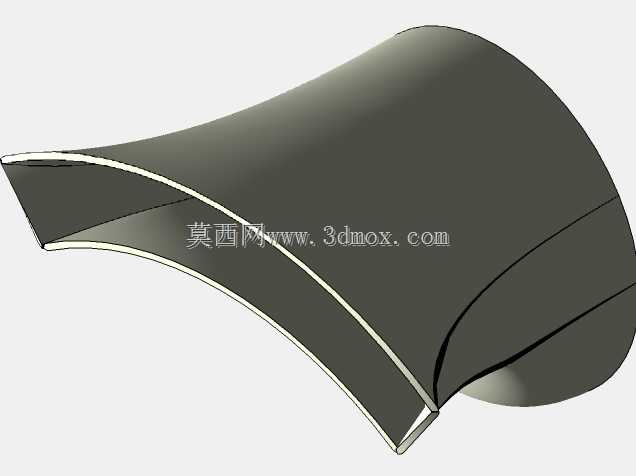

　　在外形尺寸与安装边界层面，该燃烧器整体为回转类筒状结构，进口端匹配压气机出口的环形流道尺寸，设置定位止口与安装边，通过螺栓与压气机机匣、扩压器组件连接，安装边处设计有密封槽，用于放置金属密封环，防止高压空气泄漏导致的效率损失；出口端对接涡轮导向器的进口截面，流道型面做平滑过渡处理，避免流道突变带来的气流分离与总压损失。筒体的壁厚根据热负荷分布做差异化设计，主燃区热负荷最高，壁厚适当减薄并配合密集气膜孔降低热应力，下游掺混区壁面适当增加厚度，提升抗振动疲劳的能力。头部旋流组件与筒体采用可拆卸的定位连接方式，方便后期维护时更换烧蚀的旋流叶片，不需要整体更换整个筒体，降低运维成本。

　　实际工程应用中，这类燃烧器的设计需要反复迭代流场仿真与热强度计算，首先通过CFD仿真验证不同工况下的流场组织效果，确认回流区的位置与大小满足火焰稳定要求，出口温度分布系数符合涡轮部件的进气要求；再通过热固耦合计算校核壁面的温度分布与热应力水平，确认在最高工况下壁面无局部超温区域，热变形量在安装间隙的允许范围内，不会出现运动干涉或者密封失效的问题。同时还要考虑燃烧脉动的抑制，通过调整掺混孔的排布位置与孔径大小，避开燃烧共振频率区间，避免长期运行中出现筒体疲劳开裂的问题。对于不同燃料类型的适配场景，只需要调整头部燃料喷嘴的安装接口与喷孔参数，不需要改动筒体的主体流道结构，即可实现天然气、轻柴油、航空煤油等不同燃料的适配，拓展部件的适用场景。
