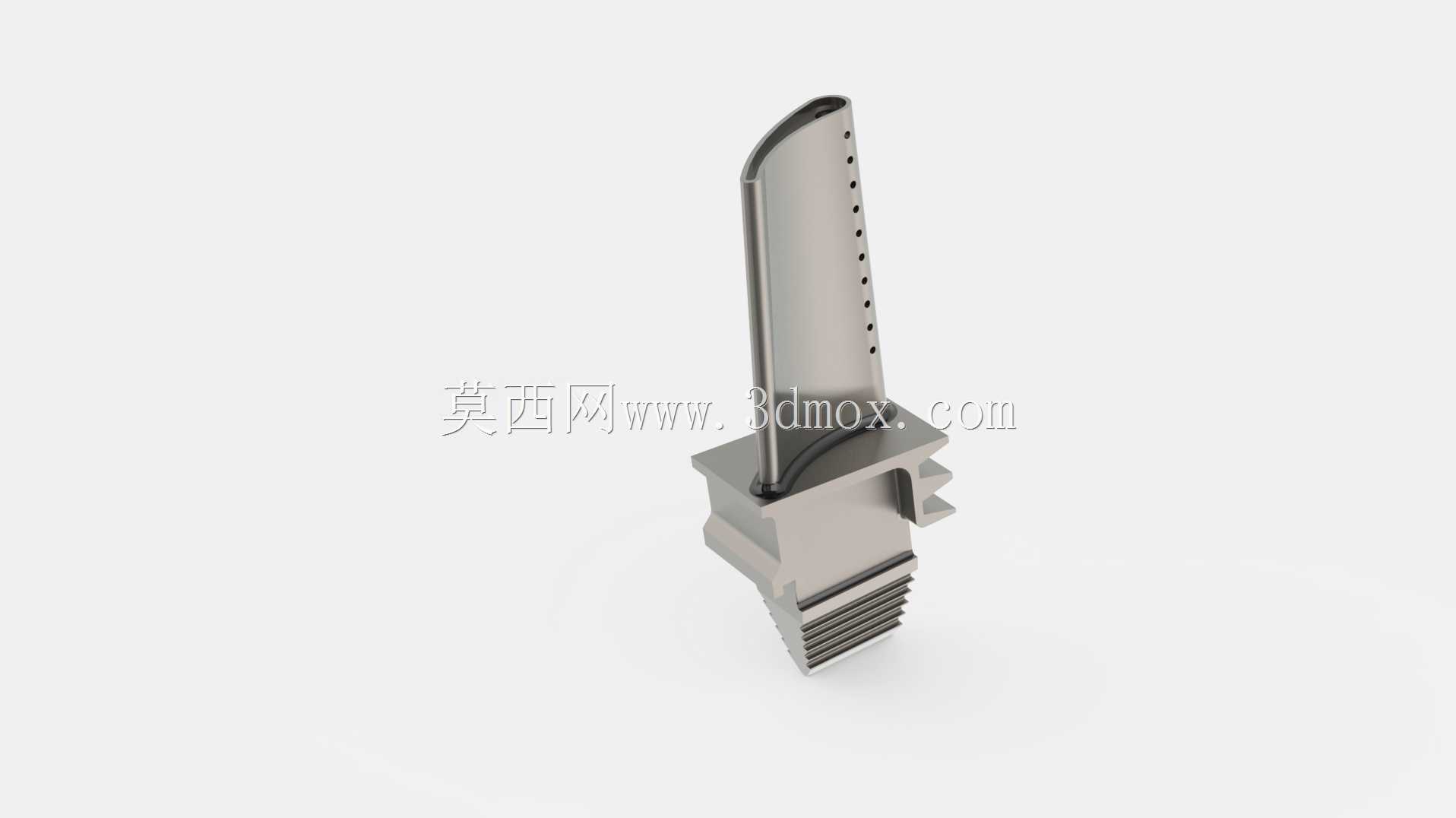

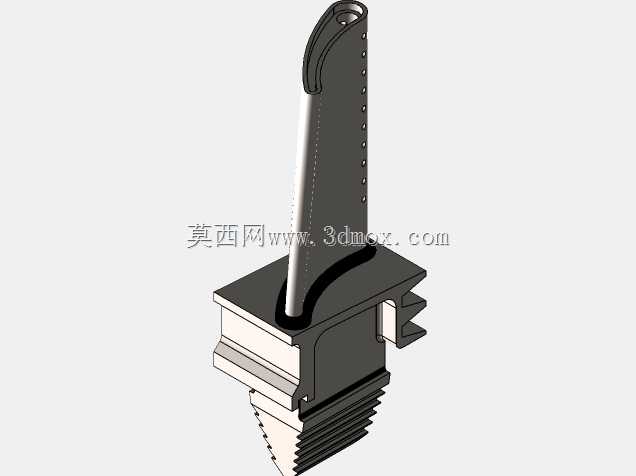

带气膜冷却孔的航空涡轮叶片结构

　　该涡轮叶片为航空燃气轮机、地面重型燃机热端通道的核心做功部件，直接参与高温高压燃气的能量转换过程，将燃气的焓降转化为转子轴的旋转机械能，为整机输出轴功率提供核心支撑。在实际运行场景中，叶片长期处于1200K以上的高温燃气冲刷环境，同时承受自身高速旋转带来的离心拉应力、燃气脉动产生的交变弯曲应力、以及冷热交变带来的热疲劳载荷，工作环境极端苛刻，其结构设计直接决定整机的热效率、运行寿命与可靠性边界。

　　从结构设计逻辑来看，该叶片采用带气膜冷却的复合冷却结构，叶身型面沿压力面、吸力面的不同弦长位置排布多排径向气膜冷却孔，冷却气流从叶片内部的冷却腔室流入，通过气膜孔流出后在叶身外表面形成一层均匀的低温气膜，将高温燃气与叶片基体金属隔离开，大幅降低叶身表面的换热系数，减少燃气向叶片基体的热量传递，可在同等材料耐温等级下提升涡轮前温度200K以上，直接提升整机循环效率。叶身型线采用三元流气动设计，沿叶高方向存在规律的扭角变化，适配不同叶高位置的燃气流速与气流角，减少叶型损失与二次流损失，保证气流在叶栅通道内顺畅折转，将燃气动能高效转化为转子的旋转力矩。

　　叶片根部采用枞树型榫头结构，榫齿的齿形角度、齿距、配合公差经过严格匹配，可将叶片承受的离心载荷、气动载荷均匀传递到轮盘的榫槽内，榫头与轮盘配合处预留合理的安装间隙，既保证叶片在工作状态下受热膨胀后不会出现卡滞，又能避免间隙过大导致的振动磨损，安装时可通过榫头的导向斜面快速滑入轮盘榫槽，配合锁片结构完成轴向定位，无需额外紧固件即可实现可靠固定，满足高速旋转下的连接强度要求。叶身与榫头之间设置有缘板结构，缘板侧面与相邻叶片的缘板贴合形成完整的环形封严面，阻挡高温燃气从叶根间隙泄漏到轮盘侧，避免轮盘等低温部件受高温燃气冲刷失效，同时缘板的型面与叶身根部光滑过渡，减少应力集中，避免在交变载荷下出现根部裂纹。

　　在设计建模过程中，叶身型面需要通过多组截面型线进行放样拟合，每个截面的型线坐标需匹配气动计算给出的速度三角形分布，保证叶型的进出口气流角与设计工况完全吻合；气膜孔的排布角度、孔径、孔距需要结合冷却流场仿真结果调整，孔的轴线与叶身表面呈特定倾斜角度，保证冷却气流流出后可紧贴壁面形成连续气膜，避免出现气流穿透主流导致冷却失效的问题；榫头部分的建模需要严格控制齿面的轮廓度与粗糙度，保证与轮盘榫槽的接触面积符合设计要求，避免局部接触应力过大导致的榫齿压溃失效。

　　从安装边界来看，叶片的径向高度、榫头的截面尺寸需与对应轮盘的榫槽尺寸、轮缘径向空间完全匹配，安装后叶顶与机匣之间预留合理的径向间隙，既避免工作状态下叶片受热伸长与机匣发生碰磨，又减少叶顶间隙泄漏导致的效率损失；叶片的周向安装角度需与叶栅栅距匹配，保证相邻叶片之间形成的流道截面积符合气动设计要求，避免出现流道堵塞或气流分离。在实际运维场景中，这类带气膜冷却的涡轮叶片多用于高涵道比航空发动机、重型燃气轮机的高压涡轮级，相比实心叶片可大幅提升涡轮前温度，降低冷却空气用量，在同等油耗下提升整机输出功率，建模过程中需重点关注叶身型面的连续性、气膜孔的角度精度、榫头配合面的尺寸公差，保证模型可直接用于后续的结构强度仿真、冷却流场分析以及加工工艺编制。
