PVC侧封橡胶密封型材结构设计

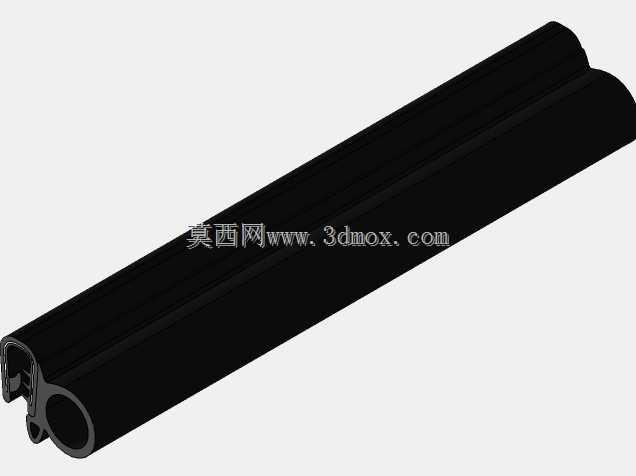

　　这类PVC侧封密封件，在工业设备、厢体结构、户外机柜类产品的侧边密封场景中应用十分广泛，日常做结构设计时经常会碰到需要选型或者复刻这类密封结构的需求，很多刚入行的工程师容易忽略这类细长密封件的安装边界细节，最后装配时出现密封失效、胶条脱出的问题。从实际使用场景来看，这类侧封结构主要承担两个核心作用，一是填补侧边装配缝隙，阻隔外界水汽、粉尘进入设备内部，二是缓冲侧边开合或者受外力冲击时的碰撞应力，避免硬质基材直接磕碰出现掉漆、变形的问题，在通讯机柜、电气柜、集装箱侧门、设备防护外罩的侧边装配位置，这类结构的使用占比很高。从结构设计思路来看，这款侧封采用了复合截面的设计思路，主体的长条形空腔结构是为了给胶条提供足够的压缩形变空间，当侧封受到装配压合力时，空腔可以均匀吸收压缩量，避免胶条因为压缩应力集中出现永久形变，影响长期密封性能；侧边带有的卡接爪结构，是直接和基材的安装卡槽配合的，不需要额外打胶或者使用紧固件固定，安装时直接将卡接侧对准卡槽压入即可，卡接爪的倒钩角度经过适配，卡入后可以牢牢挂住卡槽内壁，即使设备在运输过程中出现振动，也不会出现胶条移位、脱出的问题。在做这类密封件的三维建模时，首先要确认安装基材的卡槽尺寸，卡槽的开口宽度、内部深度、卡槽壁厚直接决定了卡接爪的外形尺寸，一般卡接爪的最大外轮廓尺寸要比卡槽内部宽度大0.3-0.5mm，保证卡入后有足够的预紧力，同时卡接爪的导入端要做15-20度的导向斜角，方便现场装配时快速压入，

　　不需要额外使用工具撬动。主体密封部分的壁厚设计要兼顾弹性和支撑性，PVC材质的邵氏硬度一般选在60-65A区间，壁厚控制在1.2-1.8mm之间，壁厚过薄会导致胶条支撑性不足，压缩后容易出现褶皱，密封面出现缝隙，壁厚过厚则会导致压缩阻力过大，装配时需要很大的压合力，甚至会导致侧门或者盖板无法完全闭合。外形尺寸方面，这类侧封的长度是根据实际安装边的长度裁切的，建模时不需要固定整体长度，只需要把截面轮廓做准确，后续可以根据实际项目需求通过拉伸命令调整长度即可，截面的整体高度要匹配装配间隙，一般预留的压缩量在截面高度的20%-30%之间，比如装配间隙是4mm的话，密封件的自由状态高度就要做到5-5.5mm，保证压合后有足够的形变填补缝隙。

　　另外在截面的外侧接触位置，做了圆弧过渡的密封唇边，唇边厚度比主体壁厚稍薄，大概在0.8-1mm左右，压合时唇边会先接触对面的密封面，产生微形变填补微观的不平整缝隙，比平直面的密封效果提升很多，即使对面的密封面存在轻微的平面度误差，也能通过唇边的形变实现有效密封。实际选型或者建模时还要注意安装边界的转角位置，当侧边存在90度转角时，胶条的裁切角度要做45度拼合，拼合位置可以用少量专用粘接剂固定，避免转角位置出现缝隙，建模时如果需要做整圈密封的结构，要在转角位置做圆角过渡的扫掠路径，不要直接做直角拼接，避免出现应力集中导致胶条在转角位置开裂。很多新手工程师在做这类结构时，容易直接照搬网上的截面尺寸，不核对自身项目的卡槽尺寸和装配间隙，

　　最后打样出来要么卡不进去，要么卡进去太松容易掉，要么压缩量不够密封失效，其实这类密封件的核心就是截面和安装位的尺寸匹配，只要把卡槽尺寸、装配间隙、压缩率这几个核心参数核对准确，基本不会出现大的问题。另外材质选择上，普通室内使用场景选常规PVC材质即可，成本低易加工，如果是户外使用场景，就要选用耐候改性的PVC材质，提升抗紫外线、耐高低温的性能，避免长期户外使用出现老化变脆、失去弹性的问题。在三维建模过程中，这类等截面的长条形密封件，优先使用草图绘制截面轮廓后拉伸的方式建模，不要用多段实体拼接，保证模型的参数化可调整，后续如果需要修改截面尺寸，只需要编辑草图即可快速更新模型，不需要重新建模，能提升不少设计效率。还要注意卡接爪的位置不要做尖角，所有转角位置都要做R0.3以上的圆角，一方面是避免加工时出现应力集中导致胶条容易撕裂，另一方面也能避免装配时尖角刮伤安装人员的手部，符合工业设计的安全要求。
