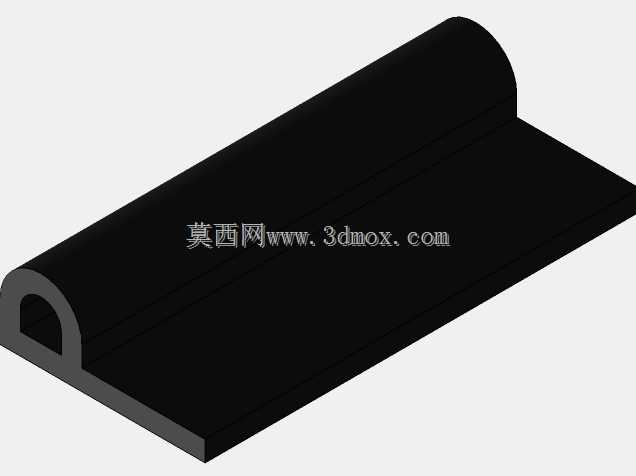

P型截面橡胶挤出密封构件

　　这类P型截面的橡胶挤出密封件，在工业密封场景里的应用覆盖范围极广，从通讯设备柜体的接缝密封，到通用工业设备的舱门、盖板贴合面，再到轻型输送设备的侧边挡边密封、门窗类构件的缝隙封堵，都能看到这类截面型材的身影。和常规O型、矩形截面的密封胶条不同，P型的截面结构自带半圆弧凸起的密封唇边与平直的安装基带，在安装时平直基带部分可以通过粘接、嵌装压条或者卡槽固定的方式贴合在安装基准面上，半圆弧的凸起部分则直接抵接在需要密封的对合面上，依靠橡胶本身的压缩回弹性填充两个配合面之间的微观凹凸间隙，阻断粉尘、水汽、轻微飞溅液体的渗透路径。

　　从实际选型的工程逻辑来看，这类密封件的设计核心首先是匹配安装边界的尺寸公差：通常平直基带的厚度会控制在2-4mm区间，宽度根据密封面的有效接触宽度调整，保证固定后基带不会因为长期压缩出现蠕变翘边；半圆弧部分的直径一般比两个配合面的设计间隙大15%-30%，这个压缩量区间既能保证足够的密封接触应力，又不会因为压缩量过大导致橡胶长期处于高应力状态下加速老化开裂。建模过程中需要特别注意截面的过渡圆角处理，P型的圆弧段与平直基带的衔接位置不能出现直角尖角，否则挤出生产时该位置容易出现应力集中，在反复压缩回弹的工况下最先出现裂纹，直接缩短密封件的使用寿命。

　　在通讯类设备的应用场景中，这类密封件常被用在户外机柜的门板与柜体框架的贴合位置，户外工况下除了基础的密封要求，还需要考虑橡胶材质的耐候性，建模时不需要额外做表面纹理，保持挤出型材的光滑表面即可，光滑的表面一方面能降低与对合面的摩擦阻力，减少门板开合过程中对密封面的磨损，另一方面也能减少粉尘在密封表面的附着堆积，降低长期使用后密封面被杂物垫起导致渗漏的概率。部分需要嵌装在卡槽内的使用场景，平直基带的两侧会设计微小的凸起止退结构，建模时要注意凸起的尺寸不能过大，否则装配时压入卡槽的阻力会超出人工装配的合理力度范围，也不能过小，否则设备运输过程中的振动可能导致胶条从卡槽内脱出，失去密封作用。

　　从密封功能的实现逻辑来说，这类P型密封属于接触式静密封的范畴，和需要相对运动的动密封不同，它的工作状态下两个配合面没有频繁的相对位移，所以设计时不需要考虑摩擦磨损的冗余量，只需要保证压缩后的接触应力均匀分布在整个密封接触带上即可。建模时做截面拉伸的过程中，要根据实际使用的长度预留合理的裁切余量，同时如果是用于环形闭合的密封场景，还要考虑两端对接的坡口角度，通常45度斜接的对接方式能保证对接位置的密封连续性，避免直口对接出现的缝隙渗漏问题。另外在安装边界的校核上，要注意密封件安装后不能超出设备的外轮廓边界，也不能凸出于设备内部的运动部件运行路径，避免和内部的线缆、结构件产生干涉，比如在通讯机柜内使用时，密封件的安装位置要距离内部走线架至少3mm以上的间隙，防止胶条长期挤压线缆导致线缆外皮破损。

　　不同工况下对橡胶材质的硬度要求也有区别，用于室内设备的密封件通常选用邵氏硬度50-55度的橡胶材质，压缩回弹性更好，密封所需的锁紧力更小；用于户外或者有一定耐油要求的场景，会选用硬度稍高的耐候橡胶，硬度在邵氏60-65度区间，抗老化和抗介质侵蚀的能力更强。建模时不需要针对材质硬度做结构上的特殊调整，只需要保证截面尺寸的公差控制在±0.2mm以内，就能适配大部分常规工况的使用需求，因为橡胶本身的弹性变形量足以覆盖这个尺寸公差范围内的偏差。另外需要注意的是，这类挤出密封件的截面是完全一致的，所以三维建模时只需要绘制准确的截面草图，沿路径拉伸即可，不需要做额外的特征加工，这也符合挤出类橡胶型材的生产工艺特性，避免设计出无法通过连续挤出工艺生产的异形结构，增加不必要的生产成本。
