工业立式电容补偿柜体结构设计方案

　　在工业供配电系统的末端配电场景中，这类立式电容补偿柜是低压配电侧无功补偿的核心承载设备，主要安装在车间低压配电室、厂房动力配电列柜、商业综合体地下配电间等场景，紧邻低压进线柜或母联柜排布，核心作用是就地补偿配电系统中感性负载产生的无功功率，降低线路无功损耗，提升变压器带载能力与功率因数，避免供电部门的力调电费处罚，同时稳定配电母线电压，减少大功率设备启停时的电压波动对精密用电设备的冲击。

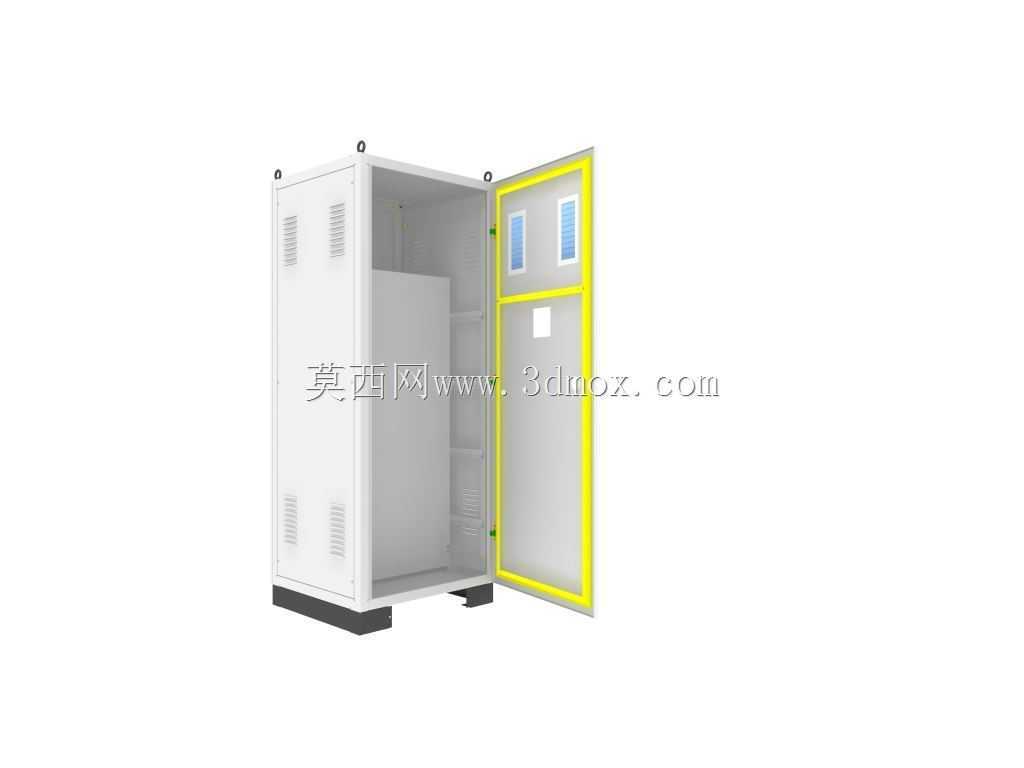

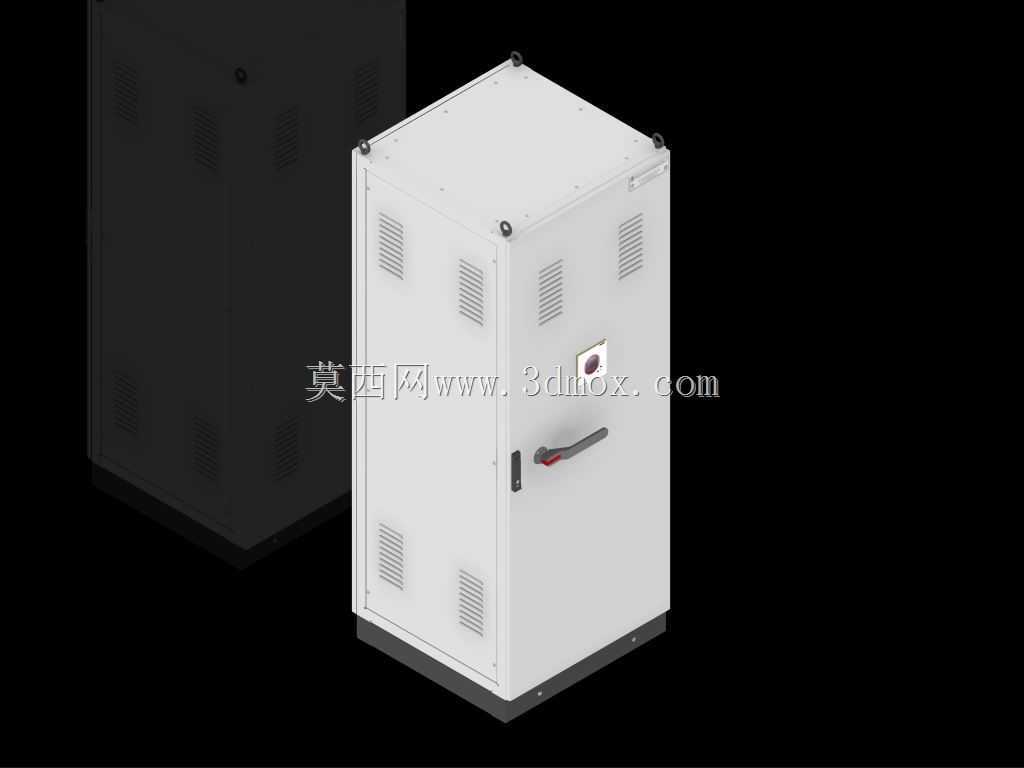

　　从结构设计逻辑来看，这款柜体采用标准九折型材拼装式框架结构，整体为立式长方体落地安装形式，框架型材选用2.0mm厚冷轧钢板折弯成型，拼接处采用自攻锁紧螺钉与三角块定位连接，相比传统焊接框架具备更好的加工精度与装配互换性，后期现场改造时可灵活调整内部安装梁的位置。柜体前门采用单开门结构，门体厚度1.5mm，侧边加装三点式连杆锁，搭配工程塑料内嵌式旋转把手，锁闭时可实现门体与框架的多点压紧，配合门体四周粘贴的PU发泡密封条，可达到IP54的柜体防护等级，能够适配多尘、轻度潮湿的工业车间安装环境，避免粉尘、飞溅水滴进入柜内引发电气短路故障。

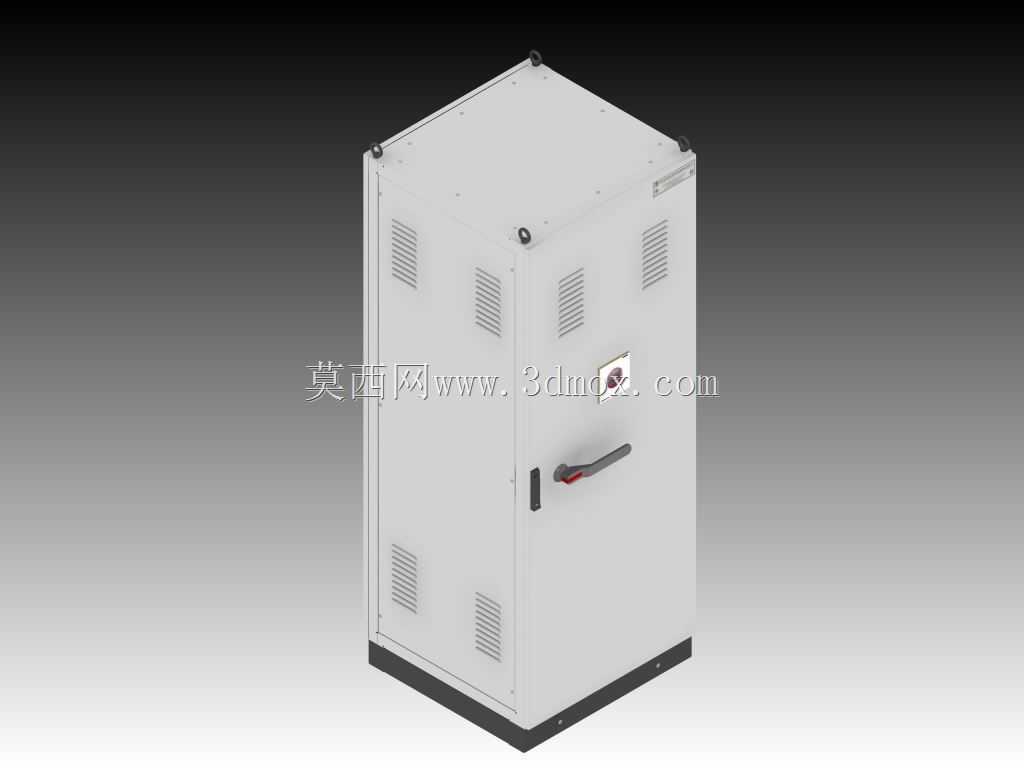

　　柜体两侧侧板采用上下分段式通风孔设计，通风孔为冲压成型的百叶窗结构，内侧加装防尘滤棉，既可以保证柜内电容、电抗器等发热元件的自然通风散热，又能阻挡外部大颗粒粉尘进入柜内。柜顶预留四个M12吊环安装孔，方便设备出厂运输、现场吊装就位时穿入吊环起吊，避免吊装过程中挤压柜体侧板或门体造成变形。柜底采用可拆卸式底板，预留多组电缆进线敲落孔，可适配上进线、下进线两种不同的配电布线方式，现场施工时可根据实际电缆走向敲落对应位置的孔位，穿入电缆后用防火泥封堵即可完成进线密封。

　　内部安装空间的排布上，柜内从上到下分为三个功能区：顶部区域预留二次端子排与无功补偿控制器安装位，可安装功率因数控制器、电流互感器二次端子、通讯模块等低压控制元件，控制器的显示窗口可通过前门预留的观察窗直接查看，无需开门即可读取当前功率因数、投切组数等运行参数；中部区域为元件安装主区，可根据补偿容量分层安装电容器、投切接触器、熔断器、电抗器等核心功率元件，安装梁采用模数化C型型材，元件安装孔位间距符合GB7251低压成套开关设备的标准模数要求，可适配不同品牌、不同容量的电容元件安装；底部区域预留电缆走线与接地铜排安装位，主接地铜排沿柜体底部框架通长布置，所有金属框架、门体、元件安装板均通过多股软铜线与主接地排可靠连接，满足电气安全规范的接地连续性要求。

　　安装边界方面，这款柜体的外形尺寸适配标准低压配电柜的并列安装要求，单柜宽度方向预留20mm的并列拼接余量，深度方向与同列进线柜、出线柜保持一致，可实现整列柜面平整无突出，安装时底部需要焊接10号槽钢作为安装基础，柜体通过底部的安装孔与槽钢采用螺栓固定，基础槽钢需要提前做除锈与防腐处理，同时可靠接入厂区接地网。柜体安装就位后，前门开启角度不小于120度，门体与相邻柜体无干涉，两侧预留不小于100mm的散热间隙，保证通风顺畅。在结构细节处理上，所有钣金件的棱边均做倒钝去毛刺处理，避免装配与后期运维时划伤操作人员，柜内所有安装梁的端面均加装塑料端盖，防止型材切口的锋利边损伤电缆绝缘层。考虑到电容元件运行时会产生一定热量，柜体顶部还预留了轴流风机安装位，当柜内温度超过设定值时可加装风机实现强制排风，进一步提升高温环境下的设备运行稳定性。
