CR-10旋转热端3D打印挤出组件结构

　　在桌面级FDM 3D打印的实际生产场景中，多材料切换打印长期存在换料残留、定位偏差、不同材料熔融温度不匹配导致的堵头、成型件界面结合力不足等痛点，尤其是针对CR-10这类保有量极大的开源桌面级3D打印机，原厂单挤出热端的配置很难支撑多色、多材料复合打印的需求，不少用户自行改装的多挤出头方案又会带来打印头重量过大、运动惯量提升导致的打印精度下降、Z轴行程被挤占等问题，这款旋转热端结构正是针对这些实际工程痛点开发的适配组件。

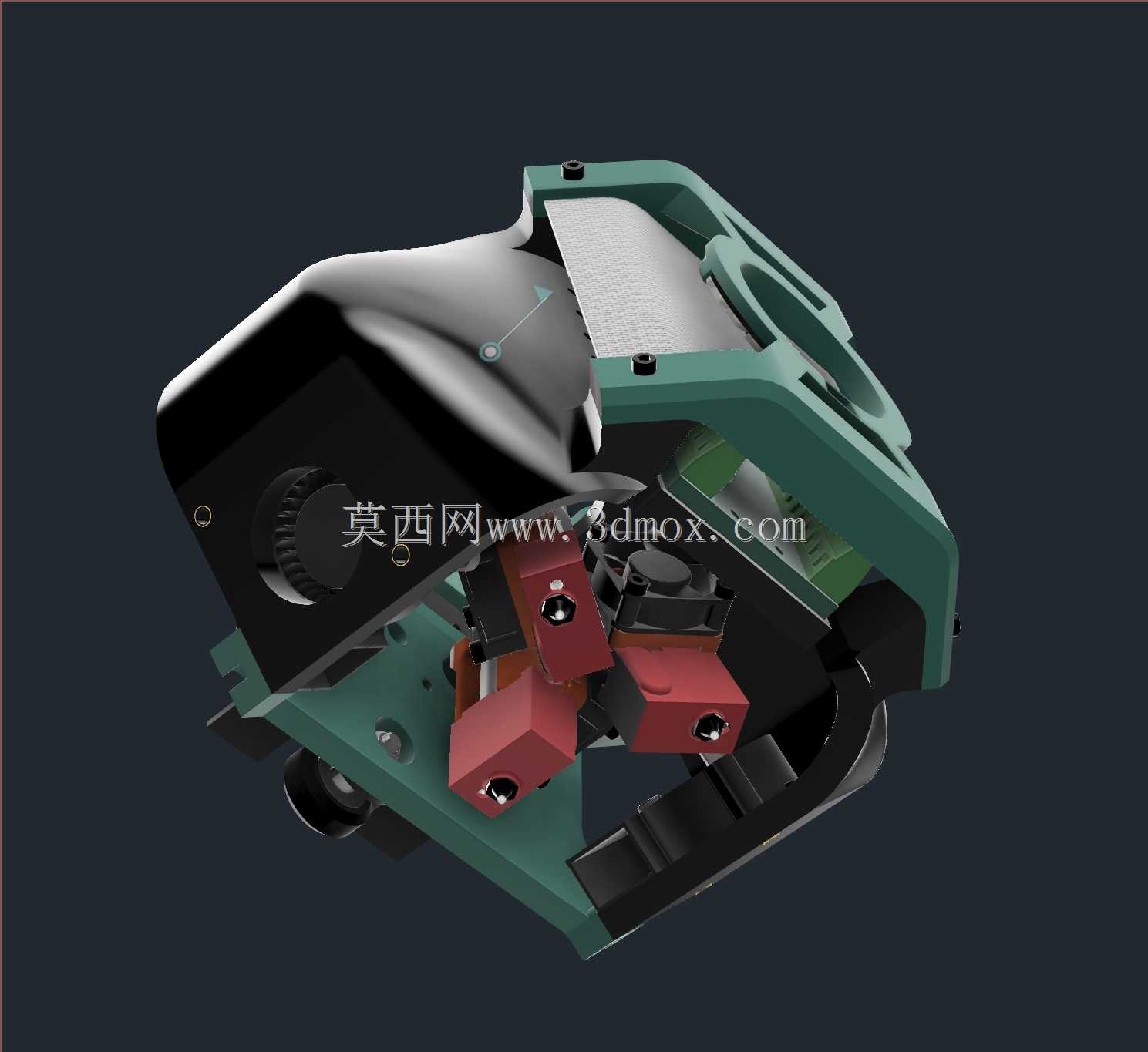

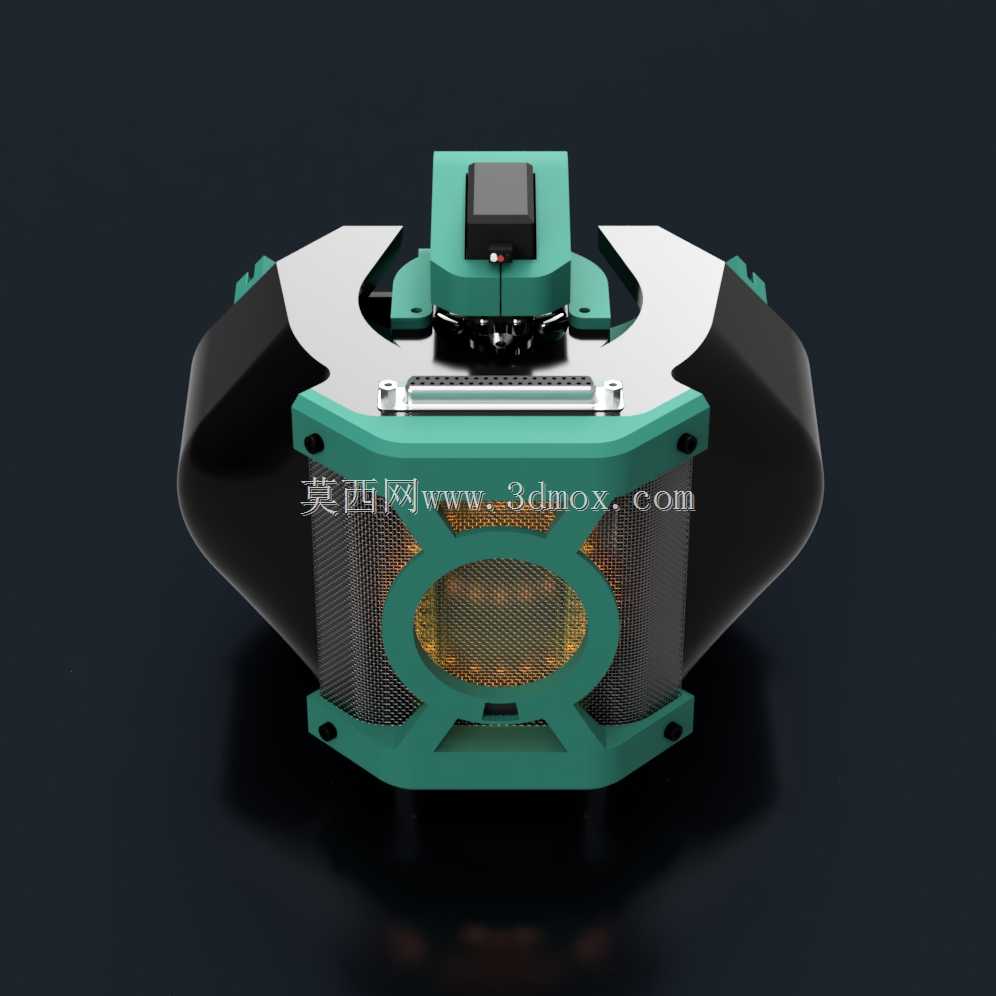

　　从实际功能特性来看，该组件采用旋转工位切换的核心结构，将两组独立的熔融挤出流道集成在同一可旋转的热端载体上，切换工位时无需整体移动挤出模组的X/Y轴安装基准，仅通过旋转动作即可完成不同材料流道的工位切换，相比传统的抬升切换式双挤出头，大幅压缩了切换动作的行程，同时将整个热端组件的重量控制在单挤出头改装方案的合理区间内，避免了运动端负载过大带来的丢步、振纹等打印缺陷。热端的散热结构采用了环形风道设计，配合两侧对称布置的散热风扇，能够针对两组流道的冷段区域进行独立均温散热，避免高温区热量上窜导致的耗材提前软化堵料，同时散热外壳采用了镂空格栅结构，在保证结构强度的前提下最大化通风面积，即使长时间连续打印高温耗材，冷段温度也能稳定在耗材玻璃化转变温度以下，保障送料顺畅。

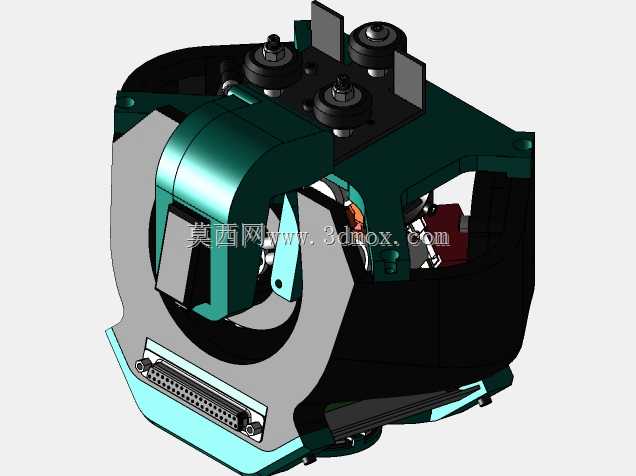

　　从设计思路层面，整个组件完全适配CR-10机型的原厂安装孔位，安装边界完全匹配原厂挤出头的安装尺寸，用户改装时无需对X轴滑车进行打孔、切割等破坏性改造，仅需替换原有热端组件、对应接线即可完成安装，大幅降低了改装门槛。旋转定位结构采用了机械限位配合定位销的设计，每次工位旋转后都能保证喷嘴的同轴度误差控制在0.1mm以内，避免切换材料后出现喷嘴错位导致的层间偏移、模型错层问题。热端的加热块与热敏电阻安装位做了通用化设计，兼容市面上主流的E3D规格喷嘴与加热棒、热敏电阻配件，用户后期维护更换配件时无需采购定制件，降低了使用维护成本。针对多材料打印时的漏料问题，结构上在非工作工位的喷嘴位置设计了对应的漏料收集槽，切换工位时带出的余料会落入收集槽内，不会滴落在打印成型件表面造成表面瑕疵，也避免了余料粘连在热端结构上导致的运动干涉。

　　从安装边界与尺寸适配来看，整个热端组件的总高度与CR-10原厂热端高度差控制在2mm以内，改装后不会挤占Z轴的有效打印行程，用户原有打印平台的限位开关位置无需调整即可直接使用。组件的宽度方向做了收窄设计，打印时的最小可打印内凹特征尺寸相比传统双挤出头方案缩小了40%，能够打印结构更复杂的内凹、薄壁特征，不会因为热端体积过大导致的特征干涉问题。送料通道采用了PTFE管直通到加热块上端的设计，兼顾了远程送料的低阻力与近程挤出的送料精度，既可以适配CR-10原厂的远程挤出机构，也可以改装近程挤出送料组件，适配不同用户的改装需求。整个旋转驱动结构采用了内置的微型舵机驱动，驱动电路集成在热端顶部的安装座内，接线仅需占用原机的一个舵机控制接口与两组加热、测温接口，无需额外加装控制板，固件配置仅需添加简单的旋转工位切换指令即可完成适配，对于有一定固件调试经验的用户来说调试门槛极低。在实际打印测试中，该热端切换工位的动作时间仅需0.8秒，切换过程中不会与打印件、平台发生碰撞，打印PLA、PETG、TPU等不同熔融温度的耗材时，两组流道的温度控制互不干扰，非工作工位的喷嘴温度可以独立控制在待机温度，减少耗材碳化堵头的概率，同时双工位的设计也支持水溶性支撑材料的打印，打印复杂悬空结构时可以用PVA等水溶性材料打印支撑，后期处理时仅需水溶即可去除支撑，不会在模型表面留下支撑拆除的痕迹，大幅提升复杂模型的打印表面质量。
