3D打印机B3微散热热端结构设计

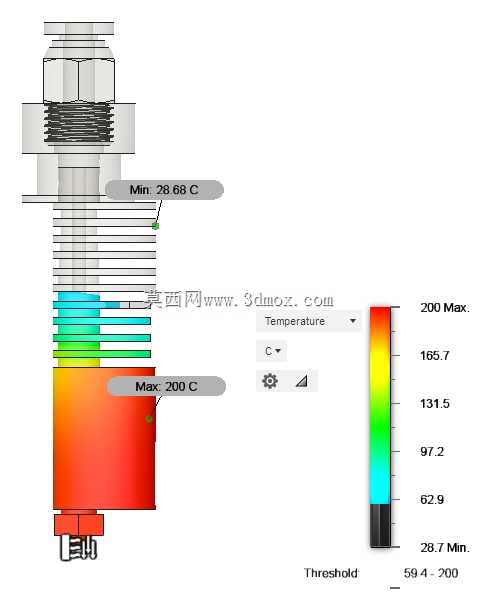

　　该热端作为熔融沉积成型3D打印机的核心熔融挤出部件，直接决定耗材熔融稳定性与连续打印时长上限，在桌面级FDM设备、小型工业级FDM设备、教育类DIY打印套件中均有广泛适配空间，尤其适配采用1.75mm直径PLA、PETG、ABS等常规熔融耗材的打印场景，可覆盖文创模型制作、工装夹具打样、小批量功能件试制等多类实际生产使用需求。

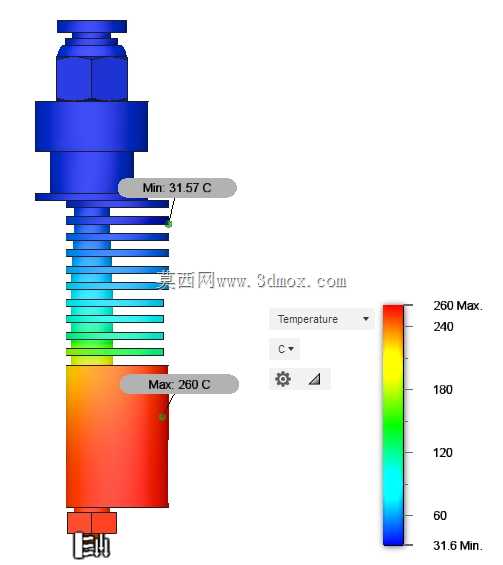

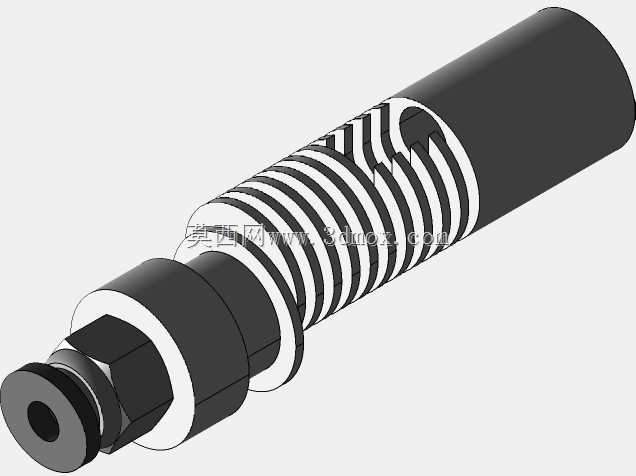

　　从功能实现逻辑来看，该结构核心要解决两个核心工程矛盾：一是加热块区域需要维持稳定的200-260℃熔融温度区间，保证耗材充分均匀塑化，避免出现耗材熔融不足导致的挤出堵头、层间粘结力不足问题；二是加热块上方的进料段必须快速将温度降至耗材玻璃化转变温度以下，防止耗材提前软化膨胀造成的送料卡顿、回抽失效问题。本次设计的散热段采用多鳍片柱式结构，鳍片沿轴向等距排布，单鳍片厚度与鳍片间距经过热流仿真优化，在自然对流工况下即可实现冷热段的快速温度梯度过渡，仿真数据显示加热块最高工作温度260℃时，散热鳍片最上端温度可稳定维持在31.57℃左右，完全满足进料段的温度控制要求，无需额外加装高转速暴力风扇即可实现稳定散热，可有效降低设备运行时的风扇噪音。

　　设计过程中优先沿用了行业通用的v6热端安装接口标准，上部进料端采用标准螺纹接口，可直接适配市面上绝大多数的远程Bowden送料接头、近程挤出机安装支架，无需额外定制转接件即可完成替换安装；下部加热块区域预留了标准的加热棒、热敏电阻安装孔位，孔位尺寸与通用v6热端完全一致，用户可直接沿用原有设备的加热控温组件，降低替换改造成本。外形尺寸方面，散热段外径控制在通用安装尺寸范围内，总长度满足常规Ender系列、Prusa系列等主流桌面级打印机的挤出头安装空间要求，不会与打印机的X轴运动支架、自动调平传感器、风扇导流罩等周边部件产生运动干涉，安装边界完全适配现有主流机型的挤出端安装位，用户替换时无需调整原有设备的运动行程参数与限位开关位置。

　　结构材质选择上，散热鳍片基座采用不锈钢材质加工，既保证了结构强度，避免长期受热出现螺纹滑牙、结构变形问题，同时不锈钢的导热系数相较于纯铝更低，可进一步减少热量向进料端的无效传导，配合鳍片的对流散热作用，进一步提升冷热段的温度隔离效果；喉管部分采用标准的不锈钢内衬聚四氟乙烯结构，减少耗材送料过程中的摩擦阻力，同时降低热量沿喉管向上传导的速率。加热块部分采用导热性能优异的金属材质，保证加热棒产生的热量可以快速均匀传递到耗材熔融腔内部，避免出现局部温度过高导致的耗材碳化、局部温度不足导致的熔融不均问题。

　　从实际使用适配性来看，该结构可支持最高260℃的工作温度，除了常规的PLA、PETG耗材外，也可适配ABS、ASA等需要更高打印温度的工程类耗材，配合对应的保温硅胶套可进一步降低加热块的热量损耗，减少环境气流对熔融温度稳定性的影响。散热鳍片的排布方式经过流场优化，即使采用低转速静音风扇进行辅助散热，也可在鳍片间隙形成稳定的对流通道，将热量快速带出，不会出现鳍片间热量淤积导致的散热失效问题。结构的拆装维护难度较低，各部件均采用标准螺纹连接，日常维护时可快速拆解清理喉管内残留的碳化耗材，更换磨损的喷嘴部件，无需复杂的专用工具即可完成日常维护操作。

　　在安装适配层面，该热端的喷嘴端面到安装定位面的距离严格遵循通用v6热端尺寸标准，替换后设备的Z轴零点偏移量与原有通用热端一致，用户更换后无需重新进行大量的Z轴 offset 校准工作，仅需做微调即可正常打印。整体结构的重量控制在合理范围内，相较于全金属大块散热结构的热端，运动部分的负载更低，可有效降低X轴运动过程中的惯性冲击，提升高速打印时的运动稳定性，减少打印件表面的振纹问题，适配最高150mm/s以上的打印速度工况，不会因为热端重量过大导致运动部件抖动、定位精度下降的问题。
