3D打印用铜质双金属喉部热断保护结构

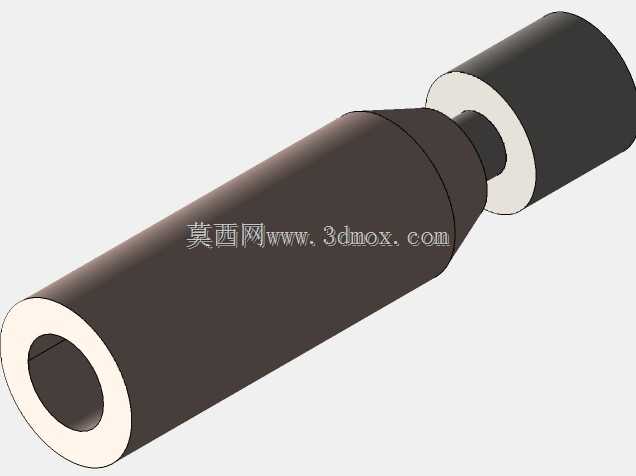

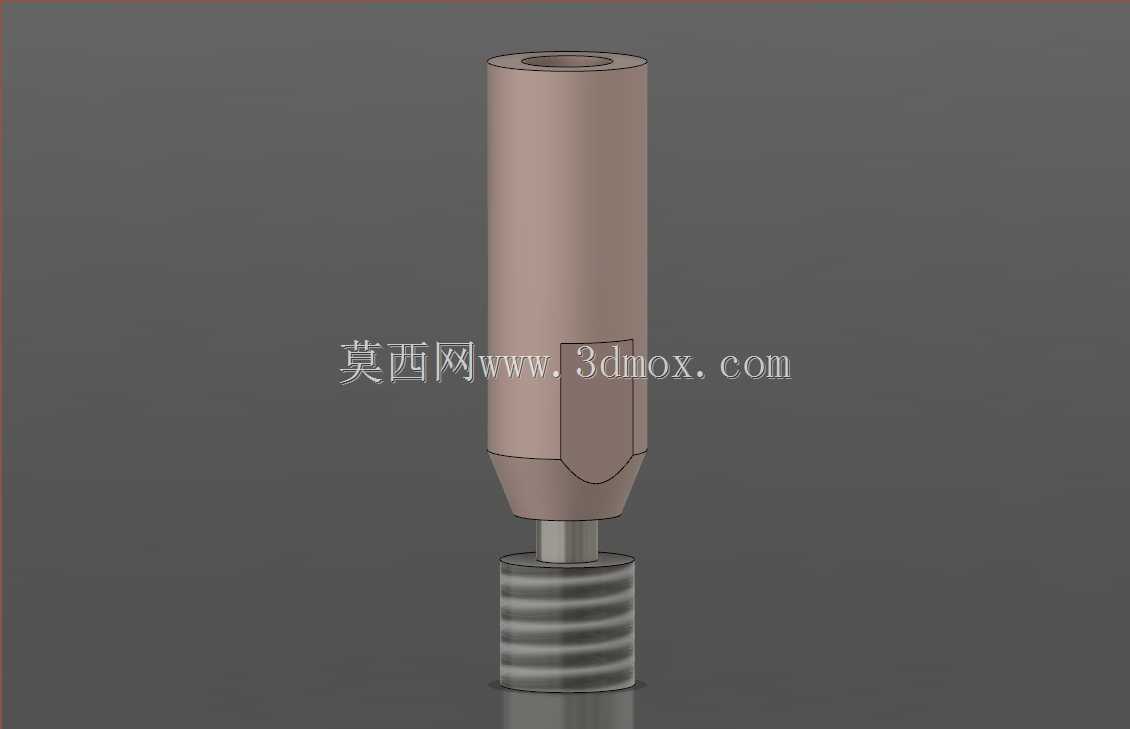

　　在熔融沉积成型3D打印设备的热端系统中，热断裂保护结构是隔绝加热块热量向散热段传导的核心功能部件，直接决定了耗材输送过程的稳定性，避免耗材提前软化膨胀造成堵头故障。这款双金属热断结构采用分体式组合设计，主体段为导热系数极低的钛合金材质，下端与加热块衔接的螺纹段采用导热性优异的铜质材料，两种金属通过过盈压装结合为一体，既保证了与加热块连接部位的热传导效率，又能最大程度阻断热量沿轴向向上传递到散热管区域。从结构外形来看，整体为细长轴类构型，上部为光滑圆柱段，外径匹配常规挤出机散热铝块的安装孔位，安装时直接插入散热块的中心孔，配合侧面顶丝即可完成固定，无需额外的法兰定位结构，安装边界紧凑，适配市面上绝大多数E3D规格的热端安装位，

　　不会和周边的风扇、导风罩产生空间干涉。中部设计有内凹的避让槽，用于匹配挤出头的固定卡扣，减少安装过程中的对位调整工作量，下端的外螺纹段直接旋入加热块的对应螺纹孔，螺纹规格采用通用的M6标准，替换现有热断件时无需修改加热块的原有结构。设计过程中重点考量了热阻匹配的问题，双金属结合面的粗糙度控制在Ra1.6以内，保证压装后无间隙，避免结合面产生附加热阻影响温度传导，同时上部钛合金段的长度经过热传导仿真验证，在加热块工作温度达到260摄氏度时，上部与散热块接触的端面温度可稳定控制在50摄氏度以下，确保输送到热端的耗材在进入熔融腔之前始终保持固态，不会出现提前软化粘壁的问题。内孔采用等径直孔设计，孔径为1.75mm耗材适配的2mm公差尺寸，

　　内壁粗糙度达到Ra0.8，减少耗材输送过程中的摩擦阻力，即使是回抽动作频繁的高速打印场景，也不会出现耗材卡滞、送料不畅的问题。下端铜质螺纹段的长度控制在6mm，刚好满足加热块的螺纹旋入深度要求，端面与加热块内部的喷嘴安装面紧密贴合，保证熔融腔的密封性，避免打印过程中出现熔料溢漏的问题。实际应用场景中，这类双金属热断结构可适配PLA、ABS、PETG、TPU等多种常见3D打印耗材，相比全金属不锈钢热断件，热阻断效率提升40%以上，能够有效减少散热端的散热负载，降低散热风扇的转速要求，进而降低打印过程中的设备噪音。在进行三维建模时，重点还原了双金属结合处的压装定位特征，以及各段的同轴度公差要求，

　　安装配合面的尺寸公差按照H7/g6的间隙配合标准设定，保证实际加工生产后的零件能够直接替换安装，无需二次修配。结构上没有多余的冗余设计，整体重量控制在5g以内，不会增加挤出机运动端的负载，对于近程挤出结构的3D打印机来说，能够有效降低运动部件的惯量，提升打印过程中的运动响应速度，减少高速打印时的振纹问题。在长期高温工作场景下，双金属结合面不会因为两种材料的热膨胀系数差异产生松动，经过反复的升降温循环测试，结构稳定性可靠，不会出现热断件弯曲、内孔变形的问题，使用寿命相比单金属热断件提升两倍以上。
