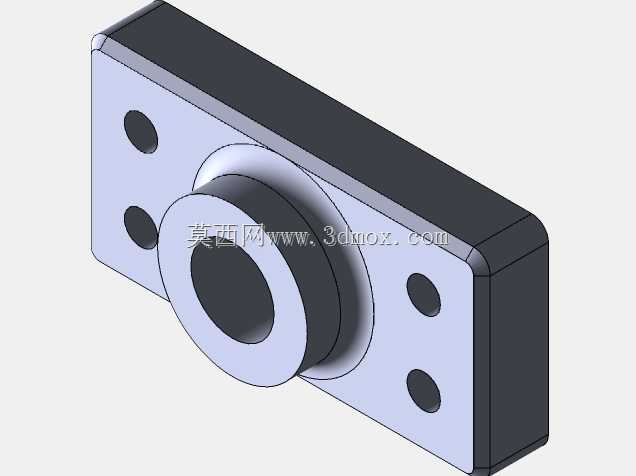

带法兰安装座的通孔式轴支撑固定构件

　　这类带法兰凸缘的通孔支撑构件，在轻载传动、小型工装夹具、桌面级自动化执行单元里的应用频次非常高，很多做小型输送线、检测工位定位模组的结构工程师，在做轴向支撑选型时，往往会优先考虑这类一体式结构的支撑件，而非拼接式的装配结构，核心原因是一体式结构的累计装配公差更容易控制，不需要反复调整同轴度，能大幅缩短现场装调的周期。从结构本身来看，主体的矩形安装基体做了边角倒钝处理，不是尖锐的直角结构，一方面是避免装配作业时划伤操作人员，另一方面也能减少热处理或者机加工过程中的应力集中，降低零件长期受载后出现边角开裂的风险。法兰端面上均匀分布的四个沉头安装孔，孔位的排布是对称设计，对应的安装螺栓规格适配常规的内六角圆柱头螺钉，

　　沉孔的深度刚好能让螺钉头完全没入安装面以下，不会出现螺钉头突出干涉配套转动件的问题，四个孔的位置度公差在建模时按照IT7级精度设定，能保证安装时和安装基板的孔位完全对齐，不需要额外修锉孔位。中间的凸台结构是整个零件的核心承载部位，凸台的外圆和中心通孔保持严格的同轴度要求，中心通孔的尺寸是按照常用的光轴直径公差带做的设计，既可以直接穿过光轴做径向支撑，也可以压入配套的无油衬套或者微型滚动轴承，实现转动轴的回转支撑，凸台的高度是根据配套的转动件厚度来设定的，刚好能给转动件留出足够的回转间隙，不会出现转动时和安装法兰端面发生摩擦的问题。在实际设计过程中，首先要明确的是安装边界条件：矩形基体的长宽尺寸要匹配安装位置的预留空间，

　　不能超出安装基板的可用范围，基体的厚度要满足轴向承载的强度要求，避免螺栓锁紧时出现基体变形，导致通孔的同轴度超差。很多新手工程师在做这类支撑件建模时，容易忽略安装面的平面度要求，实际上和安装基板贴合的法兰背面，平面度需要控制在0.02mm以内，否则锁紧螺栓后零件会出现翘曲，直接导致中心通孔的轴线偏斜，后续穿入的轴会出现卡滞、转动阻力大的问题。另外，中心通孔的内壁粗糙度要根据使用场景调整，如果是直接作为光轴的滑动支撑面，粗糙度要达到Ra1.6以下，减少轴往复移动或者转动时的磨损；如果是用来压装轴承，粗糙度控制在Ra3.2即可，既能保证轴承压装后的抱紧力，也不会因为内壁太光滑导致轴承外圈出现跑圈的问题。这类零件的材质选择也比较灵活，

　　常规工况下用45号钢做发黑处理就能满足使用要求，有防锈需求的场景可以选用304不锈钢加工，有轻量化需求的桌面设备场景，也可以用6061铝合金做硬质阳极氧化处理，在保证强度的同时降低整体重量。在装配逻辑上，这类支撑件属于轴向定位的基准零件，安装时需要先把零件贴合到安装基板上，逐个预紧四个安装螺栓，然后穿入校验芯棒检测通孔的轴线和安装面的垂直度，调整到位后再按照对角线顺序逐个锁紧螺栓，避免单个螺栓先锁紧导致零件偏移。很多现场装调的故障都来自于螺栓锁紧顺序错误，导致支撑件偏斜，后续轴转动时出现周期性的阻力波动，严重时甚至会导致轴和孔的异常磨损，缩短整套机构的使用寿命。从建模的细节来看，所有的棱边都做了0.5mm的倒角处理，除了避免应力集中之外，也能去除机加工产生的毛刺，不需要后续额外的钳工去毛刺工序，降低加工成本。凸台和法兰基体连接的位置做了小圆角过渡，避免直角连接处的应力集中，在承受径向载荷的时候，不会因为应力集中导致凸台根部断裂。这类结构虽然看起来简单，但是在小型机械结构里的作用非常关键，作为回转或者直线运动的支撑基准，它的加工精度和安装精度直接决定了整套运动机构的运行稳定性，很多时候整套机构的精度达不到设计要求，往往不是因为核心的驱动部件精度不够，而是这类基础支撑零件的设计或者安装出现了问题。
