带圆弧包边单孔L型直角连接支架

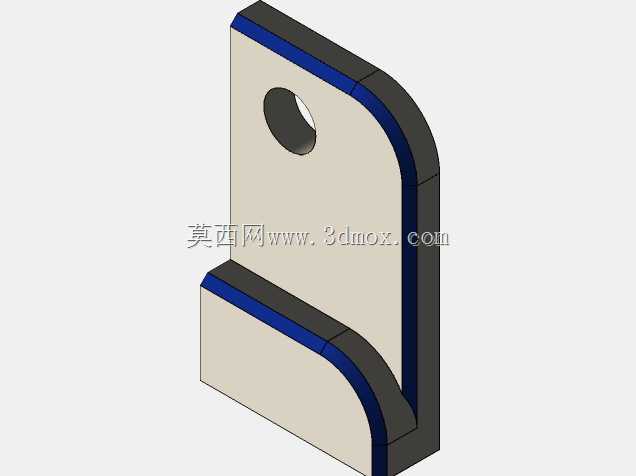

　　这款L型直角连接支架，是通讯设备内部走线、小型板件固定场景里常用的支撑连接件，日常在通讯终端、小型工控机箱内部的板卡侧装、线缆理线架固定环节经常用到，区别于常规直角折弯的薄钣金支架，这款支架做了侧边全包边的结构设计，能在有限安装空间里提升整体抗扭强度，避免长期受侧向载荷时出现直角处开裂的问题。从结构细节来看，支架的两个垂直安装面厚度均匀，外侧的圆弧包边沿着L型的外轮廓连续延伸，从竖直面的顶端圆弧过渡一直覆盖到水平面的外端，包边部分和主体安装面形成嵌合式的双层结构，相当于在直角受力的应力集中区域额外增加了一道加强筋，不需要额外焊接加强筋就能提升整体的结构刚度，同时圆弧过渡的外边缘没有尖锐棱角，在设备内部装配时不会刮伤线缆绝缘层，

　　也能避免装配工人被锐边划伤。竖直安装面上开有一个贯通的圆形安装孔，孔口做了轻微的倒角处理，既可以穿装螺栓实现支架本身的基体固定，也可以作为走线孔穿过细直径的信号线缆，孔位的位置距离竖直面顶端和侧边都预留了足够的螺栓安装空间，使用常规规格的内六角螺栓或者十字盘头螺栓时，螺栓头不会和侧边的包边结构产生干涉，不需要额外加工沉孔就能保证螺栓安装后端面齐平。支架的两个垂直面的平面度控制在常规五金件的公差范围内，安装贴合面没有凸起的结构，和被连接件贴合时能保证接触面积充足，不会出现局部点接触导致固定不稳的情况。在实际安装使用时，水平面可以托住需要固定的小型模块或者板件，竖直面贴紧设备的内壁或者安装立柱，通过单孔先预固定调整位置，

　　确认安装角度和位置无误后，再通过水平面的预留固定点位（模型对应位置可根据实际需求加工安装孔）锁紧被支撑件，这种单孔预固定的设计能降低现场装配的对位难度，尤其是在机箱内部操作空间狭窄、视线受阻的情况下，不需要双手同时对位两个孔位就能快速完成支架的预装。从安装边界来看，这款支架的整体外轮廓尺寸紧凑，竖直方向的高度和水平方向的延伸长度比例接近2:1，适合安装在设备内部的边角位置，不会占用过多的内部走线空间，外侧的圆弧包边半径和支架主体厚度匹配，不会因为包边结构额外增加整体的安装宽度，在排布密集的设备仓内也能顺利装入。设计这款支架的时候，重点考虑了通讯设备内部长期受振动载荷的使用场景，常规的薄钣金L型支架在长期振动环境下，

　　直角折弯处容易因为应力疲劳出现断裂，而这款带全包边的结构，把应力集中的直角棱边完全包裹在包边结构内部，载荷会通过包边和主体的结合面分散传递，大幅降低单点的应力峰值，同时包边结构也提升了支架整体的抗侧向冲击能力，即使设备在运输过程中受到磕碰，支架也不容易出现变形。另外，支架的两个安装面的内侧直角处做了微小的避空倒角，避免和被连接件的直角棱边产生干涉，保证两个垂直面都能和安装基体、被支撑件完全贴合，不会因为零件本身的直角圆角导致安装时出现缝隙，影响固定的稳定性。在材质适配方面，这个结构既可以采用硬质工程塑料注塑成型，用于对绝缘性能有要求的通讯信号模块固定场景，也可以采用锌合金压铸或者铝合金铣削加工，用于对结构强度要求更高的承重固定场景，不同材质加工时，包边部分的厚度可以根据材料的性能参数做微调，不需要改动整体的外形轮廓就能适配不同的载荷需求。
