阶梯轴套类同轴回转连接结构件

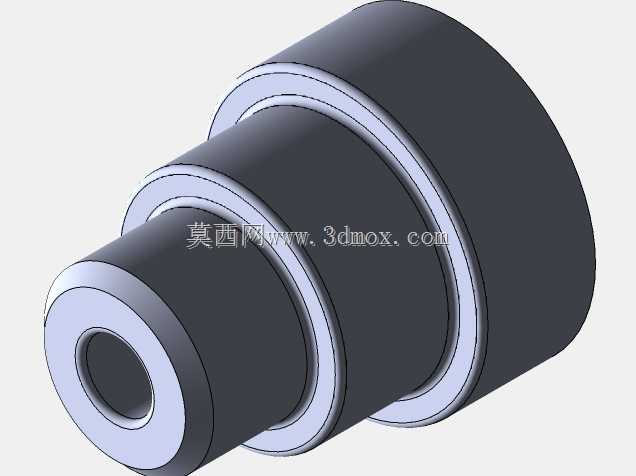

　　该阶梯式同轴回转结构件，主要应用于小型通讯终端内部的传动连接与定位场景，在手持类通讯设备的按键触发、信号模块微调传动链路中，承担轴系定位、滑动支撑以及相邻部件的轴向限位作用，能够在设备狭小的内部安装空间内，完成多段不同直径传动部件的衔接过渡，避免传动过程中出现径向窜动与轴向偏移。从结构设计逻辑来看，整体采用三段式阶梯外圆搭配中心通孔的构型，最外侧大直径段作为安装定位基准面，装配时可直接抵靠在设备内部的塑胶安装基座定位台阶上，无需额外加装轴向定位卡簧，减少装配工序的零件数量；中间段直径略小于大端，主要作为滑动配合面，与基座内的安装孔形成间隙配合，预留0.02-0.05mm的配合间隙，既保证部件可沿轴向顺畅滑动，

　　又不会出现径向晃动影响传动精度；最外侧小直径段作为动力输出端，可直接套接触发拨杆或者传动连杆，中心通孔沿轴向贯通整个零件，既可以用于穿设定位导杆，为整个部件的滑动提供径向导向，也能够减轻零件自身重量，适配手持通讯设备对零部件轻量化的设计要求。在外形尺寸与安装边界的把控上，各段阶梯的过渡位置均采用极小的圆角过渡处理，避免直角位置出现应力集中，同时也能在装配时起到导向导入的作用，不会刮伤安装孔的内壁；各段外圆的同轴度公差控制在0.01mm以内，保证装配后整个部件的回转或者滑动过程不会出现卡滞，中心通孔的内径与小端外圆的同轴度同样保持在同一公差等级，确保穿入的导杆与外圆配合面保持平行，不会出现偏磨问题。实际使用过程中，

　　该结构件可直接替代原有需要多个轴套拼接的传动定位方案，减少装配时的累计误差，在通讯设备的按键寿命测试中，搭配该结构件的触发链路可实现数十万次的往复动作而不出现精度衰减，因为各段配合面的直径差经过反复校核，既保证了足够的支撑接触面积降低接触面压，又不会因为接触面积过大导致滑动摩擦力上升影响触发手感。设计阶段针对安装空间的边界做了多轮适配调整，大端外圆的直径严格控制在安装基座预留的沉孔直径范围内，零件总长度匹配安装腔的轴向深度，装配后不会突出设备外壳表面，也不会因为长度不足导致传动衔接出现空行程；中心通孔的孔径经过测算，既满足导杆穿设的强度要求，也不会因为孔径过大削弱零件自身的结构强度，即使在设备意外跌落的冲击载荷下，

　　各段阶梯位置也不会出现断裂变形。从加工工艺适配性来看，该结构的构型完全适配走心机一次加工成型，无需二次装夹即可完成所有外圆、内孔以及端面的加工，能够有效控制加工成本与加工精度，表面粗糙度控制在Ra1.6即可满足使用要求，不需要额外的表面处理工序，适配通讯设备批量生产的成本控制要求。在同类型的小型数码、通讯类产品的内部传动结构中，这类阶梯轴套结构的应用十分广泛，除了按键触发链路外，还可用于天线伸缩的定位支撑、接口模块的滑动导向等场景，只需要根据具体的安装空间调整各段的直径与长度参数，即可快速适配不同的产品设计需求，不需要重新做整体构型的颠覆性调整，能够大幅缩短结构设计的周期，减少建模过程中的重复工作量。
