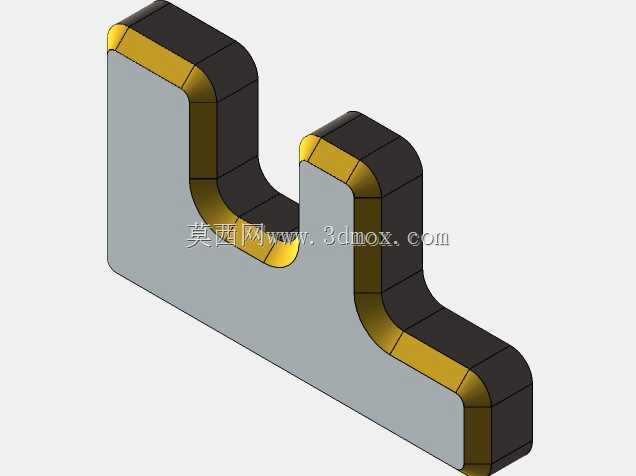

带缓冲防护层U型卡槽限位结构件

项目分类:通用五金配件 发布时间:2022-06-28 ID:660828
  • 带缓冲防护层U型卡槽限位结构件

  该结构件属于卡接限位类五金构件,核心应用场景集中在通讯设备内部模组固定、小型电子组件装配定位、机柜内部走线卡位等需要侧向卡紧限位的工位,日常使用中可替代部分螺丝锁紧结构,实现无紧固件快速装配,在需要频繁拆装维护的通讯设备内部工位适配性极强,能够大幅降低模组拆装的工时消耗。从功能特性来看,构件主体为刚性基材,弯折内侧贴合有连续的缓冲防护层,该防护层沿U型弯折路径全程覆盖,在卡入对应安装边时,可通过自身微量形变补偿安装公差,避免刚性基材与被卡接件硬接触造成的表面划伤,同时能在设备受小幅振动时提供阻尼缓冲,防止卡接位置松脱移位。设计思路上,整体采用等厚弯折构型,外侧为直角过渡加圆角修边,避免装配过程中锐边划伤操作人员或相邻线缆,

  内侧弯折处采用大圆弧过渡,既保证缓冲层能够完全贴合无脱胶空隙,也能降低卡入时的阻力,让构件可顺着安装边顺滑滑入到位。外形尺寸方面,整体为对称U型开口构型,两个卡臂长度一致,开口宽度适配常规通讯设备机箱的1.5mm-2mm厚度安装折边,安装边界上需注意,构件卡入后外侧与相邻组件的最小间隙需预留不小于2mm,避免装配时与周边元器件发生干涉,构件背部为平整安装面,可通过背胶或者点焊方式固定在基座上,固定后卡接方向的承载力可满足常规小型通讯模组的固定需求,不会出现受载后变形松脱的问题。建模过程中需重点关注内侧缓冲层的厚度一致性,沿弯折路径的层厚偏差需控制在0.1mm以内,否则会出现局部卡接过紧或者过松的问题,

  外侧圆角的R值统一取基材厚度的0.5倍,既保证边缘无锐边,也不会过度削弱构件的整体结构强度。在实际选型适配时,若被卡接件表面为喷涂或阳极氧化处理的易划伤表面,该带缓冲层的结构件相比纯金属刚性卡槽的适配性更好,不会在多次拆装后在被卡接件表面留下压痕或划伤,同时缓冲层的阻尼特性可提升卡接后的保持力,在设备受运输振动、日常开合冲击等工况下,卡接位置的移位概率远低于无缓冲层的刚性卡槽。结构的受力路径设计上,外部载荷通过卡臂传递至背部平整安装面,弯折处的大圆弧设计可避免应力集中,长期受载下不会出现弯折处开裂的问题,缓冲层与刚性基材的贴合面采用锯齿状咬合结构设计,可提升两者的结合强度,长期使用不会出现缓冲层起翘、脱落的问题。
