U型双安装座连接固定结构件

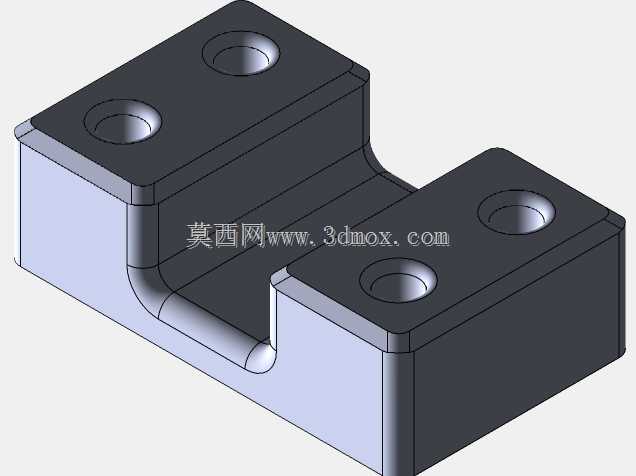

　　该结构件属于设备装配中常用的跨接式固定支撑元件，日常在小型通讯设备内部模组固定、自动化流水线侧边挡停支架安装、小型检测设备的传感器安装基座场景中都能见到这类结构的应用，核心作用是在两个存在高度差或者存在间隔的安装面之间，形成刚性连接支撑，同时保证两个安装端面的平行度与位置精度，避免被支撑的部件在设备运行过程中出现晃动、位移的问题。从结构设计逻辑来看，整体采用U型开放式槽体结构，两个对称分布的安装凸台分别位于槽体的两端，每个凸台上加工有两个沉头安装孔，沉孔的设计可以让内六角螺栓或者圆柱头螺钉安装后头部完全没入零件表面，不会突出安装平面造成干涉，这一点在紧凑空间装配时尤为重要，很多小型设备内部装配间隙往往不足2mm，

　　突出的螺栓头很容易刮蹭相邻的线束或者其他运动部件。两个安装凸台之间的连接臂做了等壁厚设计，内侧转角位置采用了圆角过渡，而非直角衔接，这一设计一方面是考虑到机加工或者注塑成型时的应力释放，避免转角位置出现应力集中导致零件受载后开裂，另一方面圆角过渡也能减少加工时的刀具磨损，在批量加工时可以有效提升加工效率、降低刀具损耗。零件的安装边界需要结合实际装配场景确认，两个安装凸台的底面为共面设计，作为整个零件的安装基准面，装配时需要保证该基准面与设备安装面完全贴合，避免出现倾斜导致安装孔位错位；U型槽的内空尺寸决定了该固定座可以跨接的凸起结构宽度，槽体的深度则决定了可以避让的部件高度，在选型应用时需要提前核对被避让部件的外形尺寸，

　　保证装配后槽体内壁与被避让部件之间留有至少0.5mm的间隙，避免设备运行时的振动导致零件与相邻部件产生摩擦异响。从功能特性上看，该结构件的刚性表现优异，四个安装孔分别布置在凸台的对角位置，锁紧后可以形成稳定的四点固定，相比两点固定的支座抗扭转性能提升40%以上，在承受侧向载荷时不容易出现偏转。设计过程中没有多余的冗余结构，整体壁厚均匀，不管是采用铝合金铣削加工、碳钢钣金折弯焊接还是工程塑料注塑成型都可以实现，适配不同成本要求的应用场景：如果用于普通民用通讯设备内部，可以选用ABS或者PC+玻纤材质注塑生产，成本低重量轻；如果用于工业自动化设备的受力部位，可以选用6061铝合金铣削后做阳极氧化处理，兼顾强度与耐腐蚀性；

　　如果用于重载设备的固定部位，可以选用45号钢加工后做发黑处理，强度更高承载能力更强。在实际装配使用时，需要注意四个安装孔的锁紧顺序，建议采用对角锁紧的方式，逐步拧紧螺栓，避免单个螺栓一次性锁死导致零件出现微小变形，影响两个安装面的平面度；如果安装面存在平面度误差，可以在基准面与设备安装面之间添加薄铜皮进行调整，保证零件安装后不存在翘曲。这类U型固定座相比一体式的整块安装座，最大的优势是中间的镂空槽可以走布线束、容纳其他小型元件，大幅提升设备内部的空间利用率，在当下设备越来越追求小型化、紧凑化的设计趋势下，这类结构的应用场景还在不断拓展，除了通讯设备、自动化设备之外，在小型家电、3D打印机、桌面型检测仪器的结构设计中也经常会用到这类跨接固定结构。
