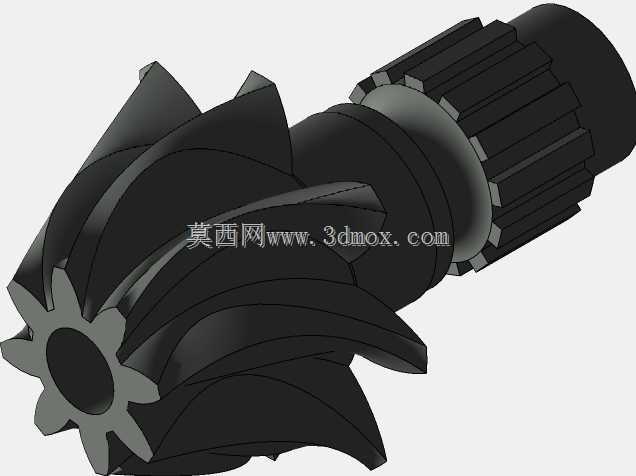

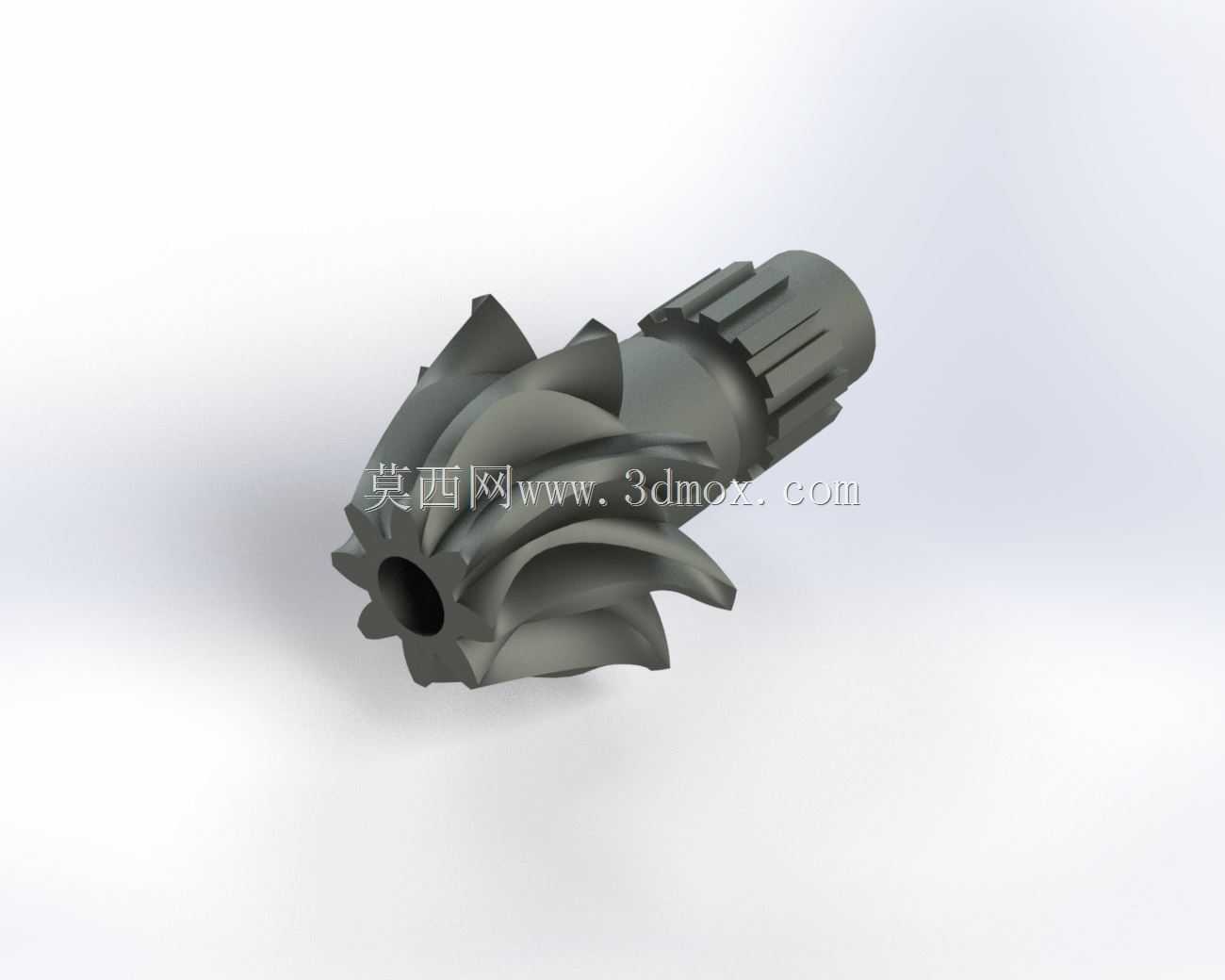

在手动变速器的换挡执行机构中,这类带集成花键轴的螺旋锥齿轮承担着扭矩换向与转速匹配的核心作用,日常工况下需要持续承受换挡过程中的瞬时冲击载荷,以及常啮合状态下的持续扭矩传递,设计阶段首先要匹配对应挡位的传动比需求,齿部的螺旋角参数经过反复校核,既要保证啮合过程中的重合度足够,降低传动过程中的齿面冲击与噪音,也要避免螺旋角过大带来的轴向力额外增加轴承负载。从结构上看,齿轮端采用弧齿锥齿构型,相比直齿锥齿轮,啮合过程是逐步进入接触再逐步脱离,不会出现直齿啮合时的整齿撞击,适配乘用车手动变速箱换挡时的平顺性要求,齿根位置做了圆弧过渡处理,避免应力集中导致的齿根断裂问题,实际台架测试中,这类过渡结构能将齿根弯曲疲劳强度提升17%左右,
应对频繁换挡带来的交变载荷有明显优势。集成的轴段部分加工有外花键结构,花键的齿形采用渐开线齿廓,相比矩形花键,渐开线花键的对中性更好,齿根强度更高,能传递更大的扭矩,装配时与同步器齿毂的内花键配合,花键的配合公差选用H7/h6的间隙配合,既保证换挡时齿毂能在轴上顺畅滑动,不会出现卡滞问题,也不会因为间隙过大导致传动过程中出现冲击异响。轴段的光杆部分与箱体轴承位的配合公差严格控制在IT6级,表面粗糙度达到Ra0.8,保证轴承压装后不会出现跑圈问题,轴端的倒角采用15度引导角,方便装配时轴承与密封件的顺利压入,不会刮伤密封件唇口导致变速箱漏油。齿部的加工精度按照GB/T 10095的6级精度控制,齿面做渗碳淬火处理,硬化层深度控制在0.
8-1.2mm,表面硬度达到HRC58-62,芯部硬度保持在HRC30-40,既保证齿面有足够的耐磨性应对长期啮合磨损,也让芯部有足够的韧性承受冲击载荷,不会出现硬度过高导致的轮齿崩裂问题。实际装配边界上,齿轮的最大外圆直径需要匹配变速箱壳体的内部安装空间,预留至少2mm的安全间隙,避免旋转过程中与壳体内壁发生干涉,花键轴的总长度需要匹配同步器、轴承、卡簧的安装尺寸,卡簧槽的位置公差控制在±0.05mm,保证轴承装配后的轴向间隙在0.1-0.3mm的合理区间,既不会因为间隙过大导致轴窜动,也不会因为间隙过小导致轴承预紧力过大发热烧毁。在换挡过程中,这个齿轮与对应挡位的从动锥齿轮啮合,将输入轴的扭矩传递到输出轴,
螺旋齿的导向作用能让换挡时的齿轮啮合更顺畅,降低打齿风险,花键轴上的同步器齿毂滑动到啮合位置时,花键的配合精度直接决定了动力传递的响应速度,不会出现动力衔接滞后的问题。建模过程中,齿面的渐开线与螺旋线参数完全按照实际加工参数生成,齿根的过渡圆角、花键的齿顶倒角、轴段的退刀槽这些细节结构都完整还原,没有做简化处理,方便后续做有限元分析时能准确模拟应力分布,也能直接导入CAM模块生成加工刀路,不需要二次补全结构。这类结构除了应用在手动变速器的排挡机构中,也可以适配在需要轴线垂直换向的传动机构中,比如小型农机的传动箱、机床的进给换向机构,只要匹配对应的模数、齿数与安装尺寸,就能实现稳定的扭矩换向传递,设计时只需要根据实际负载调整齿宽与轴径参数,不需要改动整体的构型逻辑。
- 上一篇:两级直齿锥齿轮传动结构设计
- 下一篇:差速器齿轮箱拆解结构三维数模
- 全部评论(0)
- 模板大小: 1 MB
- 售价:5金币
- 下载次数: 16
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 齿轮
