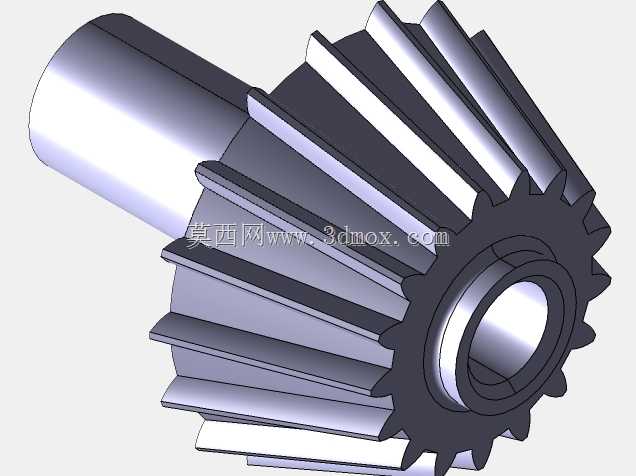

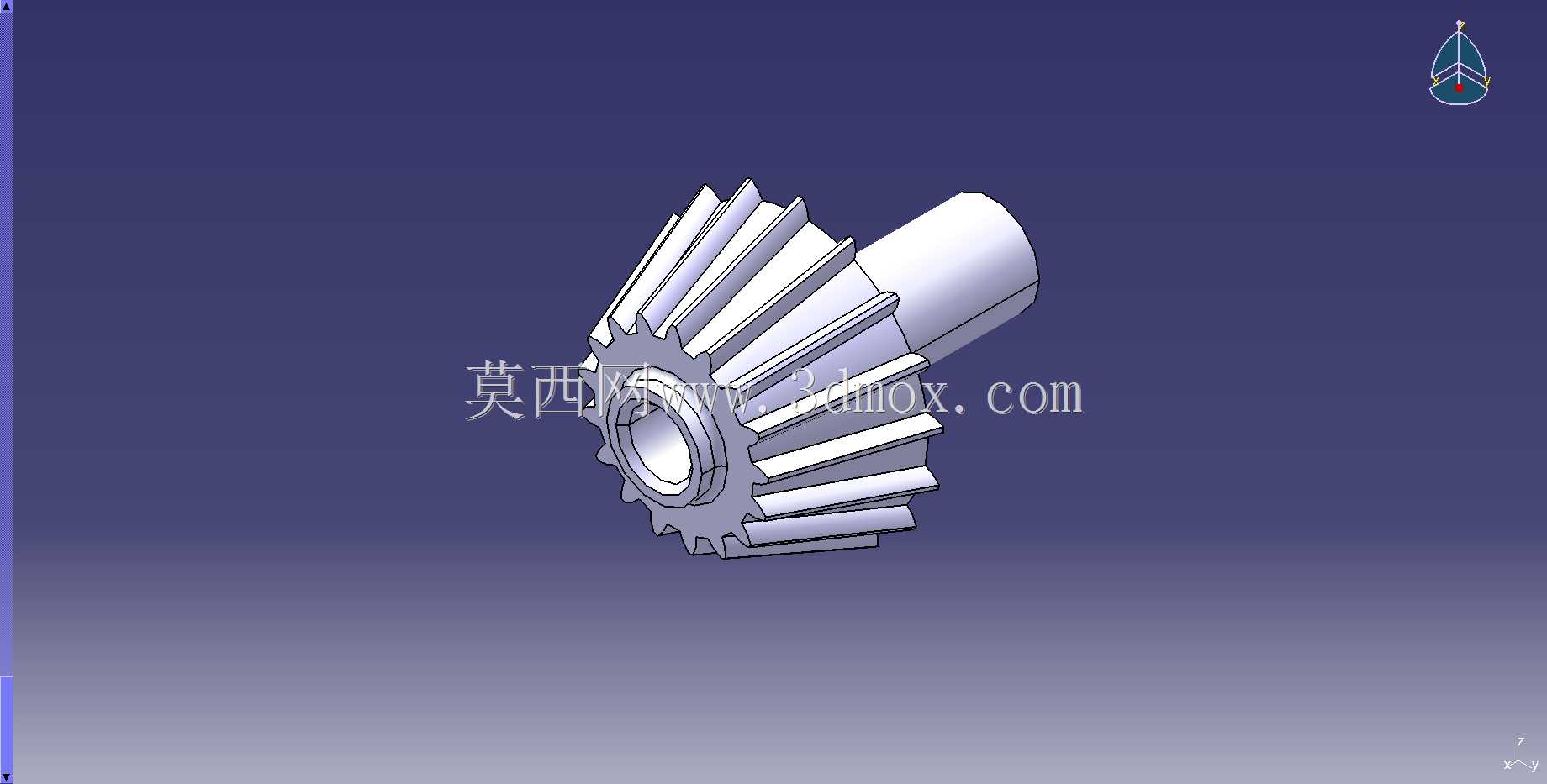

直齿锥齿轮传动件三维结构设计

项目分类:齿轮 发布时间:2022-06-28 ID:661054
  • 直齿锥齿轮传动件三维结构设计
  • 直齿锥齿轮传动件三维结构设计

  在相交轴动力传递的工况场景中,直齿锥齿轮是应用极为广泛的基础传动构件,这类零件常见于差速机构、机床主轴转角传动单元、小型农机传动箱、工业机械手关节传动组等需要改变动力传输方向的部位,其核心作用是在两轴线呈相交状态的轴系间传递旋转扭矩,适配90度相交轴的传动场景最为普遍,也可根据实际安装空间调整轴交角参数,满足不同设备的布局需求。从结构设计逻辑来看,这款锥齿轮采用标准直齿齿形设计,齿线沿节锥母线方向分布,相较于螺旋锥齿轮,其加工难度更低,装配时的轴向定位容错空间更大,适合中低速、中等载荷的传动工况,不需要额外抵消轴向分力的复杂轴承组配置,能有效降低配套轴系的设计复杂度与整体制造成本。齿部参数设计阶段,

  需要结合传动比要求匹配对应的节锥角,保证配对齿轮的节锥面能够完全贴合,啮合过程中齿面接触迹线沿齿长方向均匀分布,避免出现偏载导致的局部齿面磨损过快问题;齿顶间隙、齿根圆角参数均按照通用机械传动标准取值,齿根处保留足够的过渡圆角,降低应力集中系数,提升齿轮在交变载荷下的疲劳寿命,避免长期运行过程中出现齿根断裂的失效问题。齿轮的轮毂部分采用带中心通孔的轴装式结构,通孔直径与配套传动轴的轴径采用过渡配合公差,侧面预留键槽安装位置,可通过平键实现周向固定,传递额定扭矩时不会出现轴与轮毂的相对滑动;轮毂外伸段的长度根据安装轴承的宽度、轴系的轴向定位尺寸确定,保证装配后齿轮的节锥顶点与配对齿轮的节锥顶点完全重合,

  这是锥齿轮装配过程中最核心的精度控制点,一旦出现轴向错位,会导致齿面接触区域偏移,轻则运行噪音增大、传动效率下降,重则出现打齿、齿面崩损的严重故障。从安装边界尺寸来看,这款锥齿轮的齿顶圆直径、背锥距、轮毂总长等参数均适配小型传动箱的内部安装空间,齿部的最大回转半径不会与箱体内壁、周边其他传动构件发生运动干涉,设计阶段已经完成了全行程的运动仿真校验,齿轮在整个啮合运转过程中,所有齿面的运动包络面均处于预留的安全间隙范围内,不会出现剐蹭、卡滞问题。实际应用中,这类直齿锥齿轮的传动效率通常能达到96%以上,日常维护仅需要按照工况周期补充润滑脂即可,不需要复杂的维保操作;由于直齿结构的啮合过程是全齿宽同时进入啮合、同时退出,

  运行时的冲击载荷会略高于螺旋锥齿轮,因此在选型时需要根据设备的额定载荷、运行转速、冲击系数核算齿面接触强度与齿根弯曲强度,保证齿轮的承载能力留有足够的安全余量,适配设备的全生命周期运行需求。建模过程中,齿面的渐开线齿形通过参数化方程生成,严格匹配齿形角、模数、变位系数等核心参数,保证齿形的加工精度能够满足通用铣削、成型磨削的工艺要求,不需要额外的特殊定制刀具即可完成加工,有效降低零件的量产加工成本;轮毂端面、齿背端面均设计有装配定位基准面,与中心通孔的垂直度公差控制在机械设计通用标准范围内,保证装配后齿轮的运转跳动量处于允许区间,降低运行过程中的振动与噪音。
