垂直螺旋物料输送设备结构设计

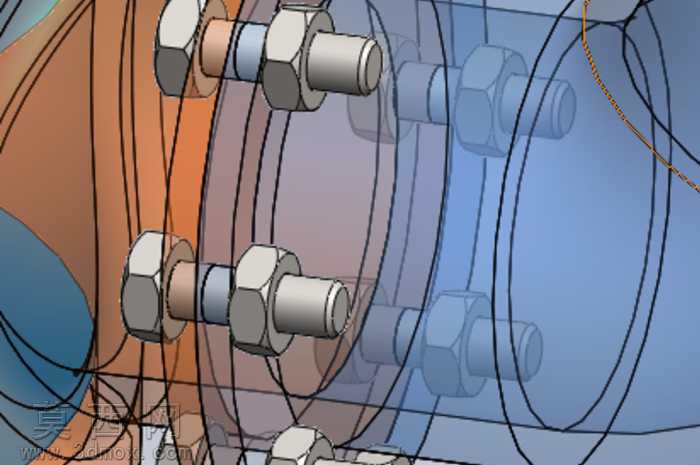

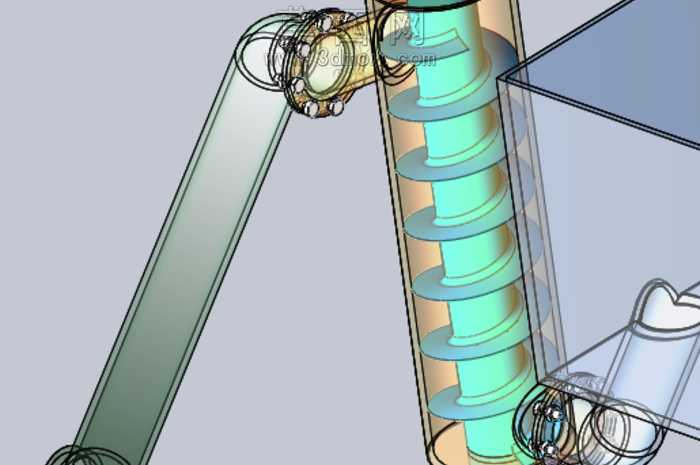

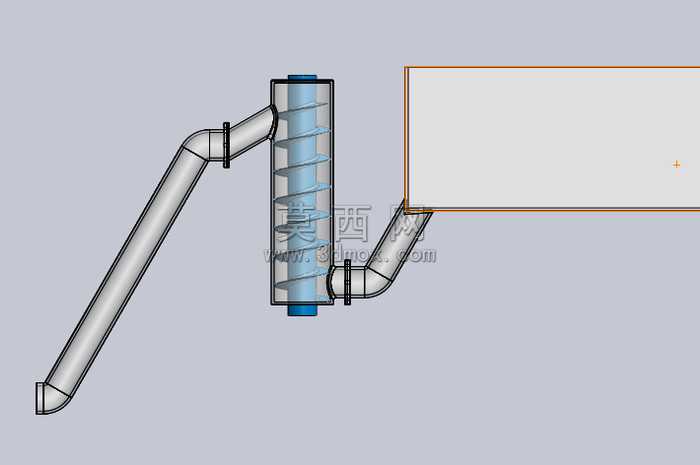

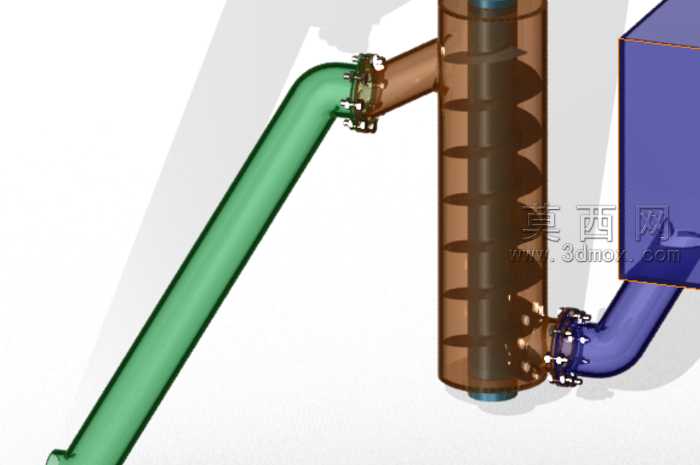

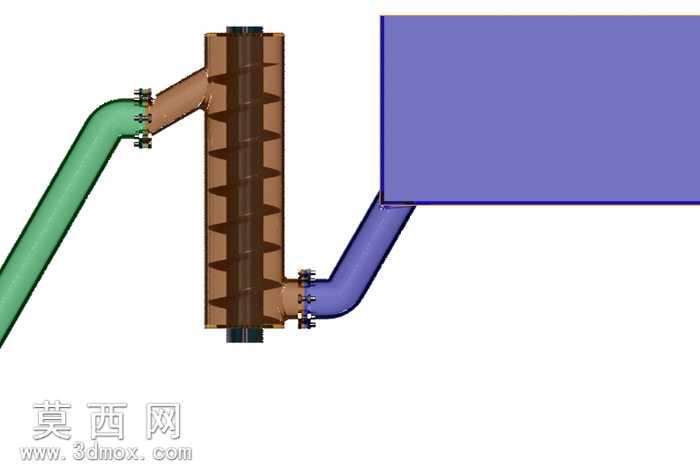

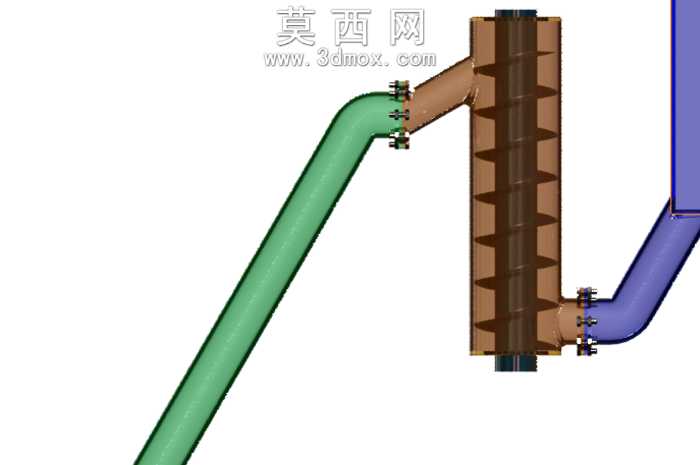

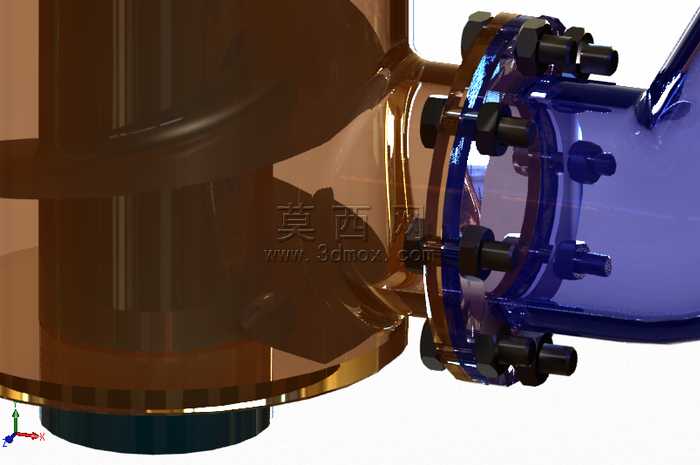

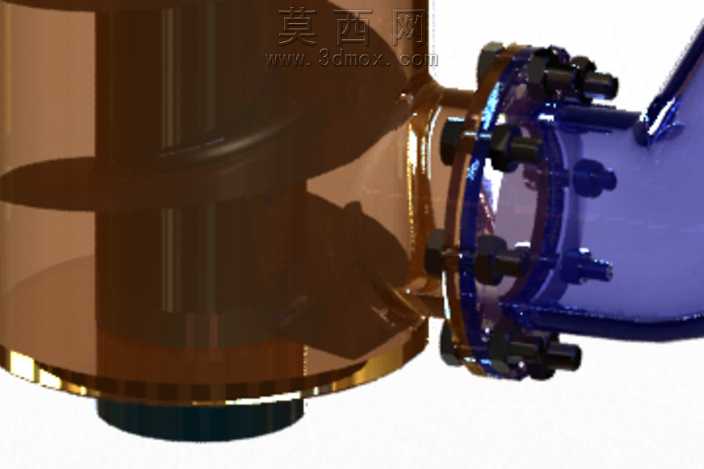

本作品为垂直螺旋输送机三维建模设计，采用SolidWorks完成全参数化建模，整体结构经过严谨的装配干涉校验，各部件配合精度符合机械设计通用规范。模型核心为立式螺旋输送腔体，内部螺旋叶片采用等螺距连续曲面建模，叶片与中心传动轴做同轴度约束，保证转动过程中无偏心晃动问题；外部筒体采用半透明茶色材质渲染，可直观呈现内部螺旋推送结构的运行状态，便于观察物料在腔体内的提升路径。设备进料端设置倾斜绿色输送管道，管道与筒体连接处采用标准法兰盘加螺栓组的装配结构，法兰密封面做贴合约束，还原实际设备的管路连接密封设计；出料端设置紫色弯管对接下游储料箱体，箱体采用蓝色不透明实体材质，与管路、筒体形成清晰的视觉区分，方便快速识别各功能模块。建模过程中对所有标准件如螺栓、法兰、轴承位均调用通用机械零件库参数化生成，未做简化省略，完整还原设备的装配细节；渲染阶段针对不同部件赋予差异化材质属性：金属传动轴、螺旋叶片赋予哑光钢材质，输送管道赋予彩色半透明工程塑料材质，连接紧固件赋予镀锌亮面金属材质，整体渲染光影柔和，结构层次清晰。设计思路围绕垂直方向散状物料密闭输送需求展开，通过螺旋旋转产生的轴向推力实现物料从低位到高位的连续提升，倾斜进料管道可对接水平来料管线，侧向出料管道可直接对接下游生产设备的入料口，整体结构紧凑，占地面积小，适合粉体、颗粒状物料的短距离垂直提升作业，模型可直接用于结构校核、方案演示、教学演示等场景，各部件参数可编辑调整，方便根据实际输送量、提升高度需求修改螺旋直径、螺距、筒体高度等核心参数。
