汽车发动机点火系统火花塞结构设计

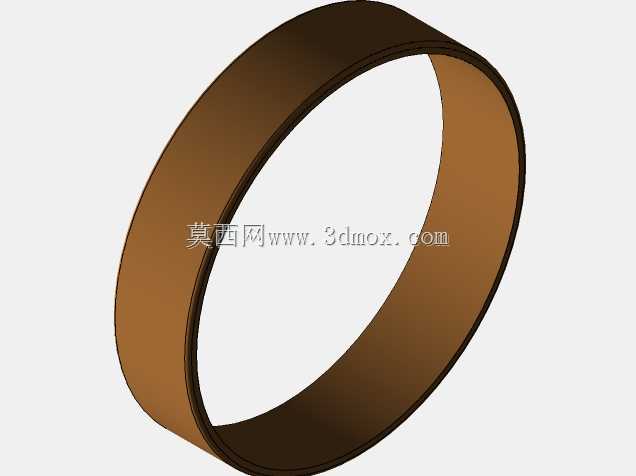

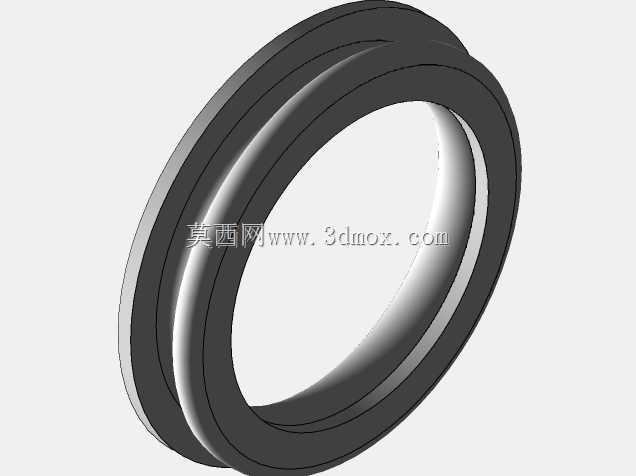

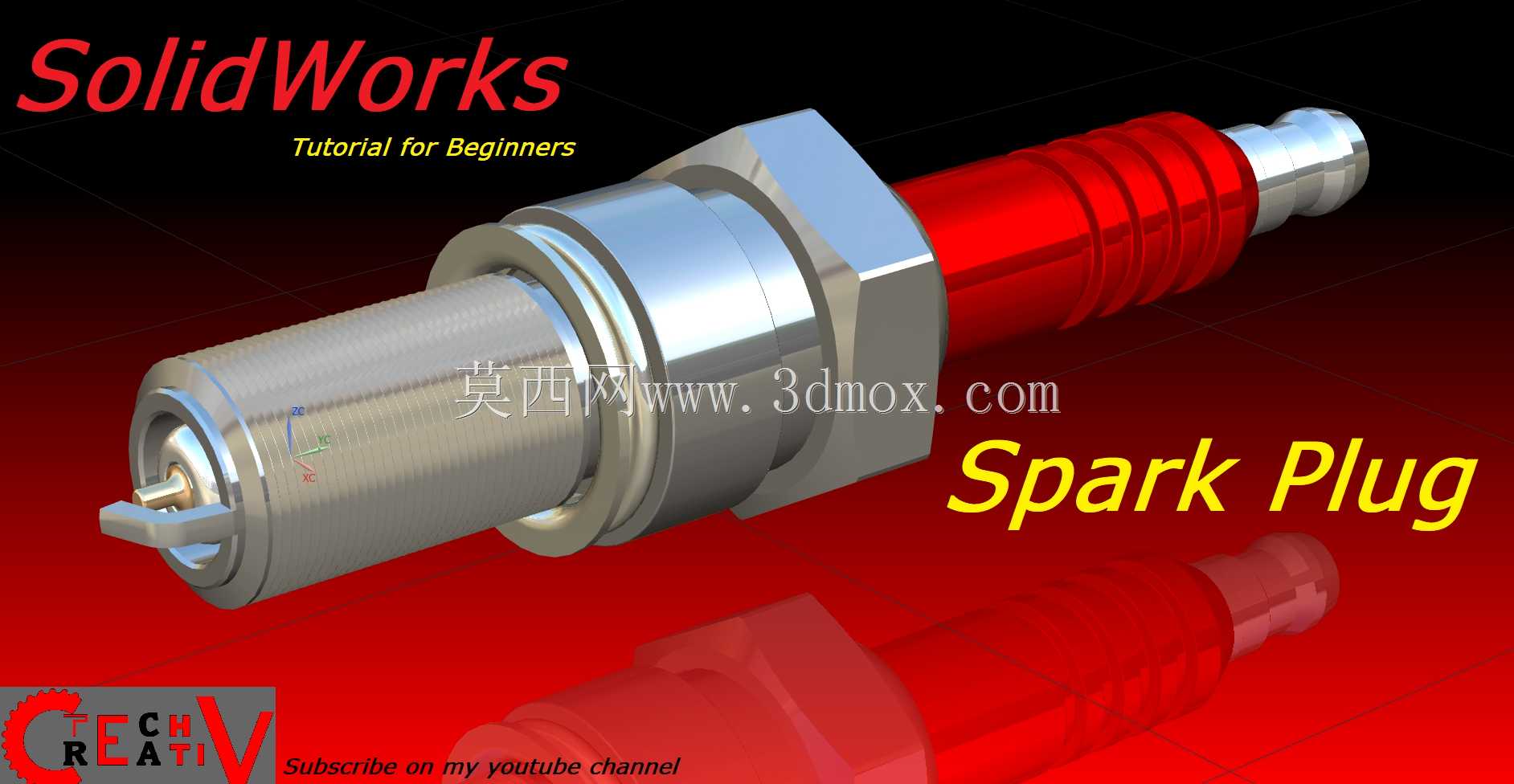

　　在往复式内燃机的点火系统中，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，这套三维结构完整还原了量产车用火花塞的全部装配细节，覆盖从接线端到点火电极的全段结构，可直接用于点火系统匹配校核、教学演示或者结构方案参考。从实际装车场景来看，不管是乘用车的小排量自然吸气发动机，还是商用车的大排量增压机型，火花塞的安装边界都有极强的通用性约束，这套模型的螺纹段采用了车用最常见的M14×1.25规格，六角对边尺寸为16mm，匹配绝大多数缸盖的火花塞安装座孔，安装时的拧紧力矩适配区间为20-30N·m，建模时特意还原了螺纹段与六角座之间的密封垫圈结构，这个垫圈在实际装配中承担两个核心作用，一是填充缸盖安装面的微观不平度，保证燃烧室内的高压燃气不会从安装缝隙泄漏，二是控制火花塞的拧入深度，避免电极伸入燃烧室过多碰撞气门或者活塞顶部，也不会因为拧入过浅导致点火位置偏离缸内最佳涡流区域。

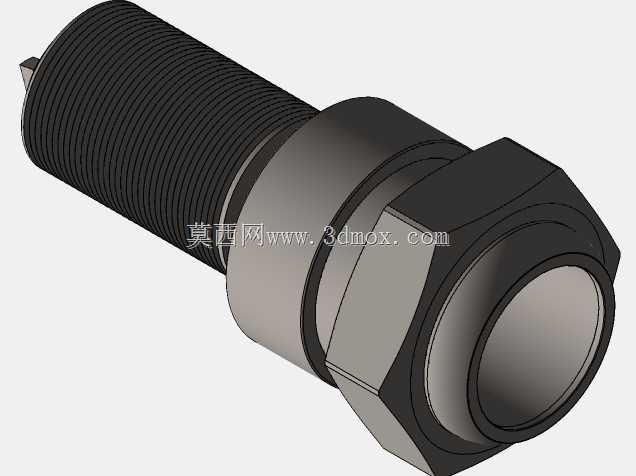

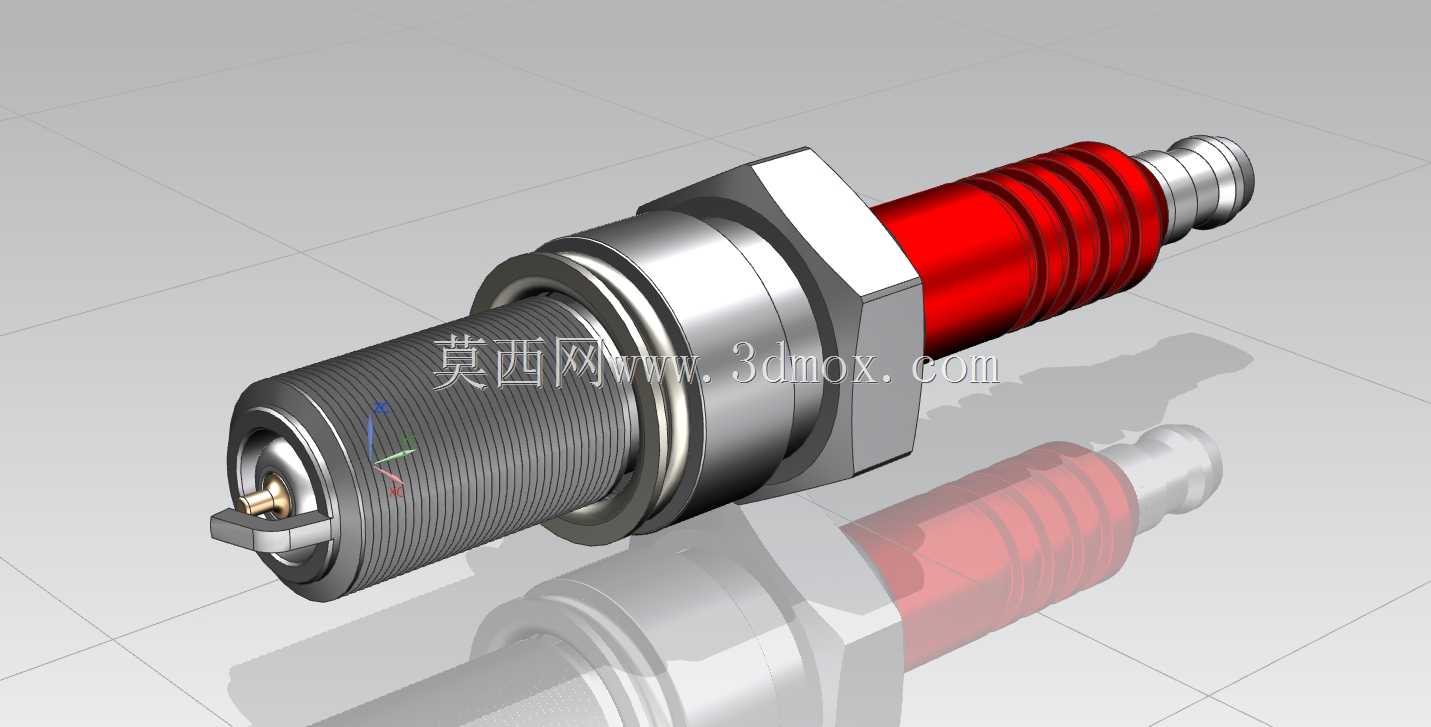

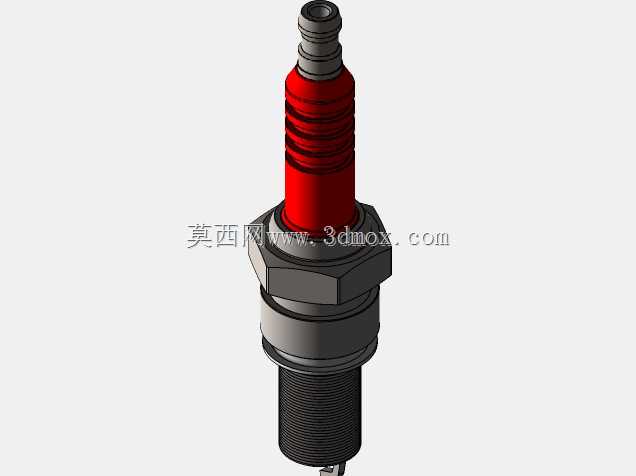

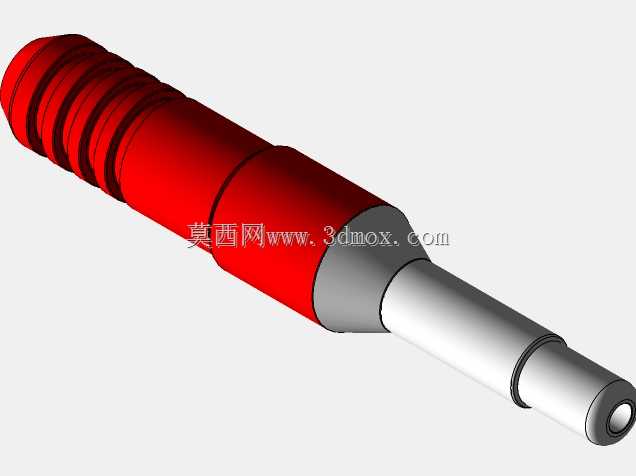

　　从功能结构拆分来看，模型从上到下依次还原了接线螺母、陶瓷绝缘段、金属壳体、中心电极、侧电极几个核心部分，其中红色的陶瓷绝缘段采用了多道环状凸棱结构，很多新手建模时容易忽略这个细节，实际上这些凸棱不是装饰结构，一是增加陶瓷体的表面爬电距离，避免高压电在接线端和金属壳体之间出现表面闪络，二是增强陶瓷体和金属壳体之间的结合强度，承受发动机工作时的高频振动和冷热冲击，陶瓷体内部包裹的是连接接线端和中心电极的导电密封玻璃，这部分在模型里做了内部结构的简化示意，实际生产中这个结构既要导电，还要密封中心电极和陶瓷体之间的缝隙，防止燃烧室内的高温高压气体从陶瓷内部窜出。金属壳体除了承担安装固定的作用，本身也是侧电极的导电载体，壳体表面的镀镍层在模型里做了外观质感区分，实际使用中这个镀层主要是防止高温下壳体锈蚀，避免后期拆卸时螺纹卡死在缸盖里。

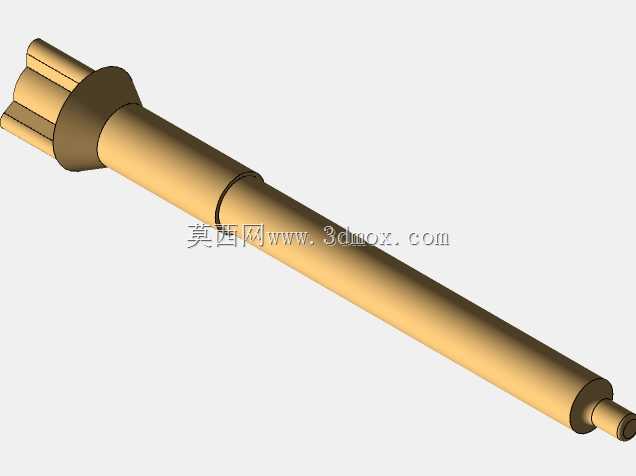

　　设计思路上，这套模型没有做过度的工艺细节简化，比如中心电极和侧电极的点火间隙，严格按照量产常用的0.8mm间隙做了还原，这个间隙值是兼顾点火能量和击穿电压的平衡结果，间隙过大需要更高的点火电压，容易出现高速缺火，间隙过小则点火能量不足，缸内混合气燃烧速度变慢，影响动力输出和排放表现。侧电极采用了焊接在壳体端面的L型结构，建模时还原了焊接处的过渡圆角，避免应力集中在长期高温振动下出现侧电极断裂脱落的故障。很多人在做火花塞相关的结构设计时，容易忽略陶瓷段伸出壳体部分的长度，也就是常说的火花塞热值对应的伸出量，这套模型里的伸出长度匹配中等热值的使用场景，适合日常行驶的工况，既不会因为伸出过长导致陶瓷体温度过高引发早燃，也不会因为伸出过短导致火花塞自清洁能力不足，积碳覆盖电极导致点火失效。

　　从安装边界的适配性来看，这套模型的接线端直径适配主流的高压点火线胶套以及独立点火线圈的插接腔，顶部的接线螺母可以直接卡入点火线圈的弹簧接触头，不需要额外的转接结构。在做发动机周边的管路、线束布置校核时，这个模型可以直接导入整机装配体，检查点火线圈安装后和周边的进气歧管、燃油轨、线束插头是否存在干涉，尤其是在做增压机型的布置时，火花塞周围的空间往往比较紧凑，准确的外形尺寸可以提前规避装配时的空间冲突，减少后期样机试装时的修改工作量。另外，模型还原的陶瓷段多棱结构，也可以用来做高压绝缘性能的仿真参考，爬电距离的参数可以直接提取用于电气性能校核，不需要再重新测量建模。
