1/2比例Ky Ko斯特林发动机驱动风扇结构

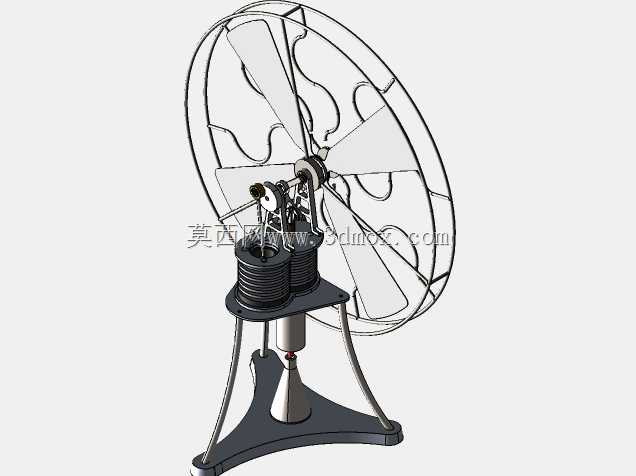

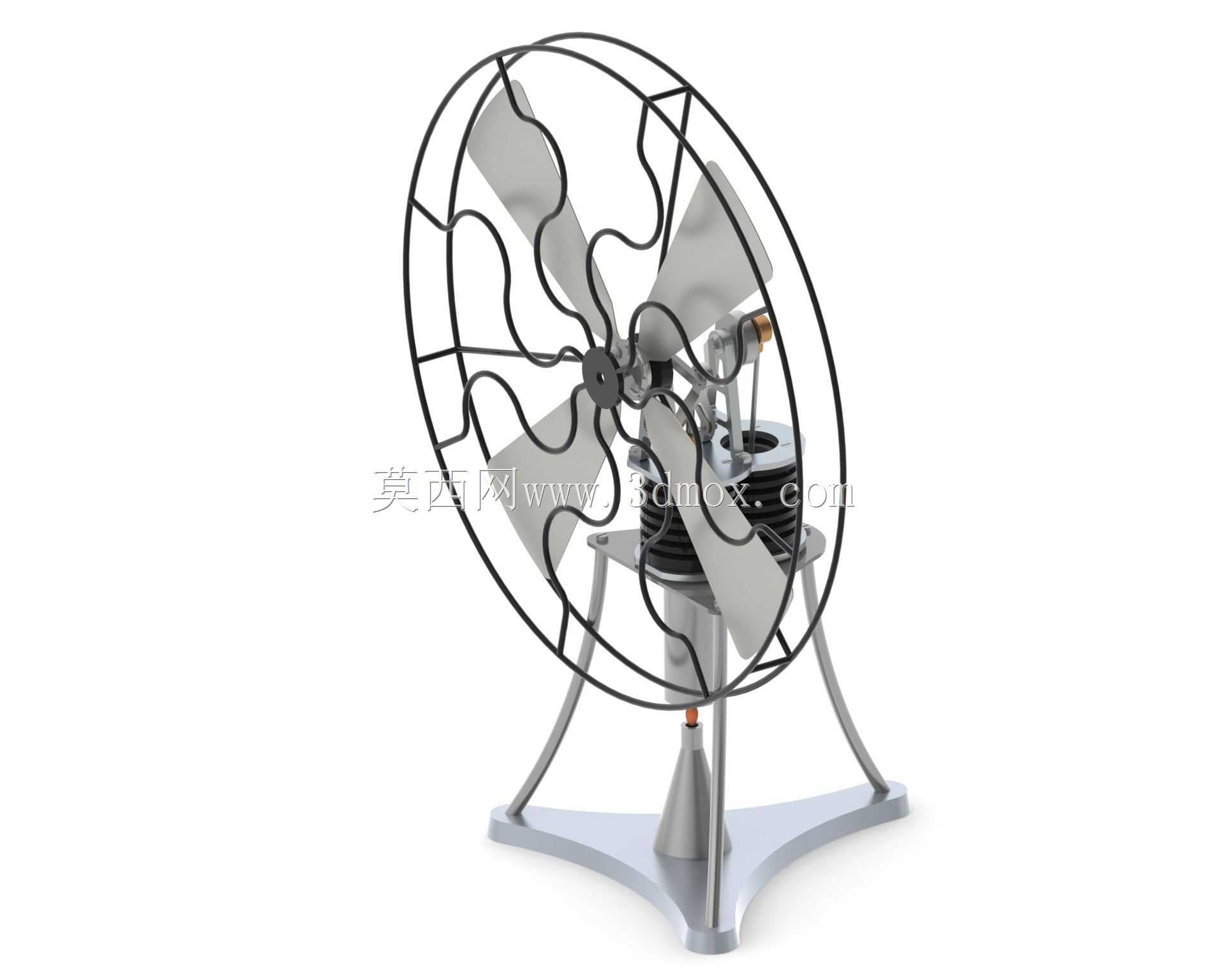

　　这款外燃式热机驱动的风冷装置，核心依托斯特林循环的工作原理实现动力输出，区别于常规电机驱动的风扇结构，整套装置无需外接电源，依靠冷热端温差形成的工质膨胀收缩压差即可驱动活塞往复运动，最终通过曲柄连杆机构将直线往复运动转化为旋转运动，带动扇叶转动形成定向气流。从实际应用场景来看，这类小比例斯特林风扇常被用于热能动力教学演示、桌面创意动力摆件，也可作为小型余热回收场景下的无电驱动风冷单元，在存在持续低品位余热的工况下，无需额外供电即可实现局部空气流通，适配无外接电源的野外小型观测点、余热利用科普展陈等特殊场景。整套装置的动力核心为立式单缸斯特林结构，冷端采用外置散热鳍片结构扩大换热面积，热端为柱状受热腔，可适配酒精灯等小型热源加热，

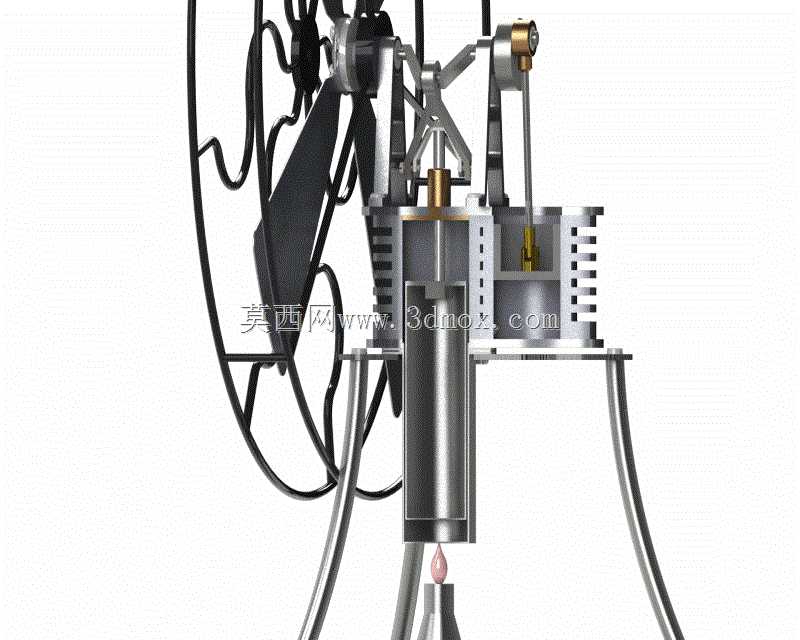

　　活塞与气缸之间采用小间隙配合保证密封性能，无需额外密封件即可满足工质循环的密封要求，降低了结构复杂度与加工难度。传动部分采用对称式双连杆结构，连接动力活塞与置换活塞，保证两个活塞的运动相位差符合斯特林循环的时序要求，曲轴输出端直接连接风扇轮毂，省去了额外的减速结构，因为斯特林发动机在小功率工况下的输出转速刚好匹配风扇的工作转速区间，直接驱动即可获得合适的风速与风量。设计过程中为了简化结构、降低加工门槛，特意将风扇叶片设置为平直结构，省去了复杂的翼型曲面加工工序，普通爱好者采用常规板材切割即可完成扇叶制作，同时平直叶片在低转速下也能获得足够的推动风量，适配小尺寸模型的演示需求。整套装置采用立式三脚支撑结构，支撑腿为细金属杆件，

　　既保证了整体结构的稳定性，又尽可能减少了材料使用，降低整体重量，热端下方预留了足够的热源放置空间，可兼容不同尺寸的小型加热源，安装时只需保证支撑腿水平放置，热端与热源的距离控制在合适范围即可，无需额外的固定安装结构，移动与摆放十分灵活。从结构尺寸边界来看，1/2的缩放比例让整套装置的总高度控制在桌面摆件的合理区间，风扇护网采用环形金属丝弯折结构，既可以防止转动的扇叶触碰外物造成安全隐患，又不会过多阻挡气流流通，护网与动力主体之间采用螺栓连接，拆卸维护十分方便。气缸外侧的散热鳍片沿圆周方向均匀分布，鳍片的间距与高度经过匹配设计，保证冷端的散热效率能够满足循环温差要求，避免冷端温度持续升高导致温差不足、动力输出下降。

　　曲轴部分采用偏心轴结构，两个连杆的连接点相位差设置为90度，刚好匹配斯特林循环中动力活塞与置换活塞的运动相位要求，保证工质能够在冷热端之间顺利置换，完成完整的热力循环。整套结构的所有运动部件都做了轻量化处理，连杆采用薄金属片冲压制作，曲轴采用小直径金属杆加工，尽可能降低运动部件的惯量，让装置在较小的温差下即可顺利启动，提升了运行的灵敏度。在实际使用过程中，只需在热端下方放置点燃的酒精灯，等待数十秒让热端温度升高到阈值，轻轻拨动扇叶即可让整套装置持续运转，带动扇叶转动形成持续的微风，运转过程中噪音极低，没有内燃机的爆震与排气噪音，十分适合桌面场景使用。结构设计上充分考虑了加工便利性，大部分零件都可以采用常规的金属加工工艺制作，无需特殊的定制刀具与加工设备，适合作为机械加工教学、三维建模练习的典型案例，能够让从业者完整掌握外燃机的工作原理、曲柄连杆机构的运动匹配、风冷结构的气流组织等多个机械设计核心知识点。
