多拐整体式曲轴心轴传动结构设计

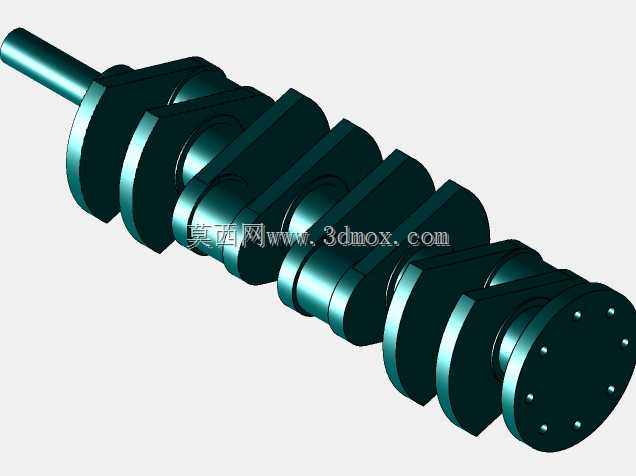

　　在往复式动力设备的核心传动链路里，曲轴心轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这套整体式多拐曲轴结构，主要适配小排量四缸内燃设备、小型往复式压缩机这类需要连续将直线往复动作转化为回转动力的工况场景。从实际装机的使用场景来看，这类曲轴心轴的前端轴颈需要对接正时驱动轮、皮带轮等附件，末端的法兰盘结构直接连接飞轮组件，承担整个动力输出端的扭矩传递，同时还要承受活塞做功时传递来的周期性交变冲击载荷，所以结构设计上对各轴段的同轴度、曲柄销的位置度都有极高的公差要求。

　　从设计思路上看，这套曲轴采用整体锻造式的结构布局，四个曲柄销按照180度相位角错开布置，能够保证四组活塞组件的做功行程均匀错开，让动力输出的扭矩波动控制在合理区间，避免整机运行时出现过大的振动。各段主轴颈和曲柄销之间都设计了足够半径的过渡圆角，避免应力集中导致的轴段疲劳断裂，这也是曲轴类零件设计里最核心的细节——很多早期失效的曲轴，问题都出在过渡圆角加工不到位，长期交变载荷下从圆角位置萌生裂纹最终断裂。曲柄臂的厚度和宽度是按照额定输出扭矩下的抗弯截面模量计算确定的，既不会因为截面过大增加不必要的转动惯量，也不会因为截面不足导致运行时曲柄臂出现挠曲变形，影响轴颈和轴瓦的配合间隙。

　　从外形尺寸和安装边界来看，前端伸出的光轴段直径按照附件传动的扭矩需求设计，长度需要覆盖正时齿轮、油封、皮带轮的安装空间，末端法兰盘上的螺栓孔按照圆周均布设计，和飞轮的定位止口保持严格同轴，保证飞轮转动时的动平衡精度。各主轴颈的直径尺寸统一，适配标准规格的滑动轴瓦，维修更换时不需要单独定制配件；曲柄销的直径和主轴颈保持合理的比例，保证连杆大头能够顺利装配，同时预留足够的润滑油道布置空间——曲轴内部需要设计贯通的油道，把主油道的压力润滑油引导到各个曲柄销位置，给连杆轴瓦提供持续的润滑，避免干磨烧瓦的故障。

　　实际装配时，这套曲轴需要先完成动平衡校正，在各个曲柄臂的配重位置去除多余材料，把动平衡剩余不平衡量控制在规范要求的范围内，不然高转速运行时会产生剧烈振动，轻则导致整机噪声过大、密封件漏油，重则会造成轴瓦过早磨损、曲轴断裂的严重故障。和分体式曲轴相比，整体式结构的刚度更好，装配工序更简单，适合量产的小型动力设备使用，不需要额外的曲柄连接紧固工序，也避免了连接螺栓松动带来的失效风险。在日常的设备维护场景里，这类曲轴的检测重点就是各轴颈的圆度、圆柱度误差，以及过渡圆角位置有没有疲劳裂纹，轴颈表面如果出现轻微磨损，可以通过磨削加工到修理尺寸，配合加厚的轴瓦继续使用，只要弯曲变形量在允许校正的范围内，不需要整体更换，能够有效降低设备的全生命周期维护成本。

　　从结构细节上看，曲轴末端法兰盘上的定位销孔是和飞轮装配时的定位基准，装配时需要保证定位销的过盈量符合要求，避免飞轮运行时出现错位，影响动力输出的平稳性。前端轴颈上的键槽尺寸按照传递的附件扭矩设计，键槽的边角位置也做了圆角过渡，避免应力集中。各个曲柄臂的配重块和曲柄臂是一体成型的，不需要额外装配配重件，减少了装配误差带来的平衡问题，也避免了配重件脱落的安全隐患。这类曲轴心轴除了在内燃设备上使用，在部分需要将旋转运动转化为往复直线运动的设备上，比如小型柱塞泵、往复式计量泵上，也可以反向使用，把输入的旋转扭矩转化为柱塞的往复动作，应用场景覆盖了通用动力、流体输送、小型工程机械等多个领域，是往复式运动和回转运动转换场景里不可或缺的核心传动零件。
