垂直轴风力涡轮机结构设计方案

　　这款垂直轴风力涡轮机的结构设计，核心围绕低风速场景下的风能捕获效率优化展开，区别于传统水平轴风机的偏航需求，整机采用中心立柱支撑的对称式布局，可适配任意来流方向的风能输入，无需额外加装偏航调整机构，大幅降低了运行过程中的结构损耗与维护频次。从实际应用场景来看，这类结构更适合城市楼宇顶部、分布式离网供电站点、山区小型供电节点等风向多变、风速波动较大的区域，相比水平轴风机，其运行噪音更低，对周边环境的视觉影响更小，同时叶片旋转范围处于安全可控的径向区间，不会出现高速甩出叶片的安全隐患，适配人口相对密集区域的分布式供电需求。

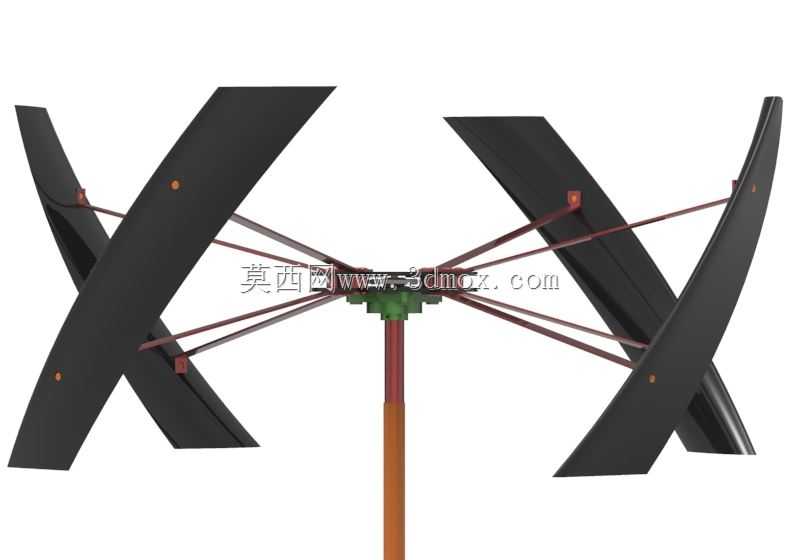

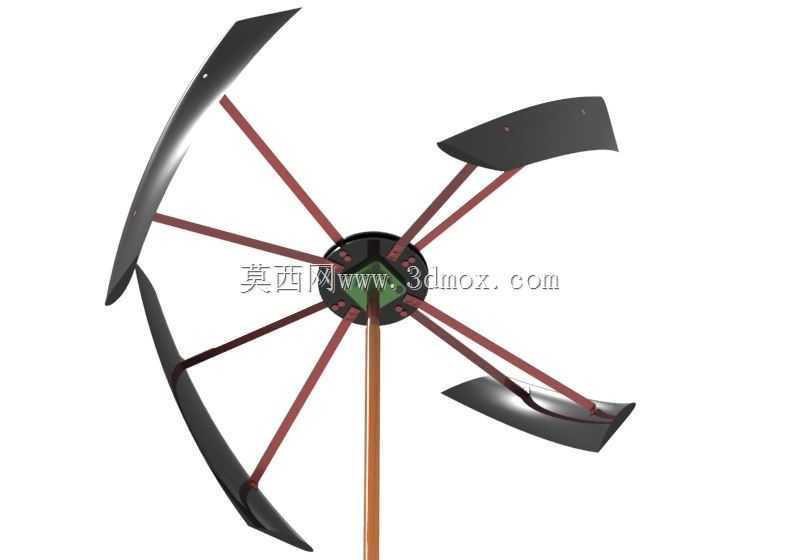

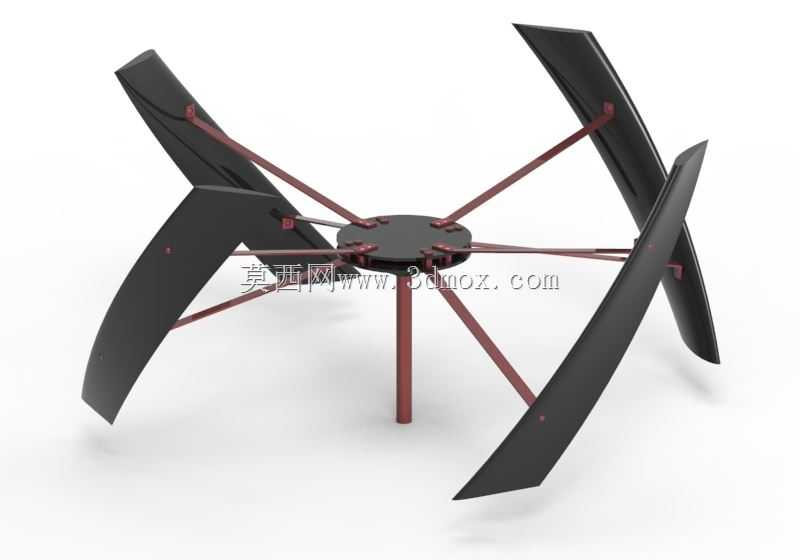

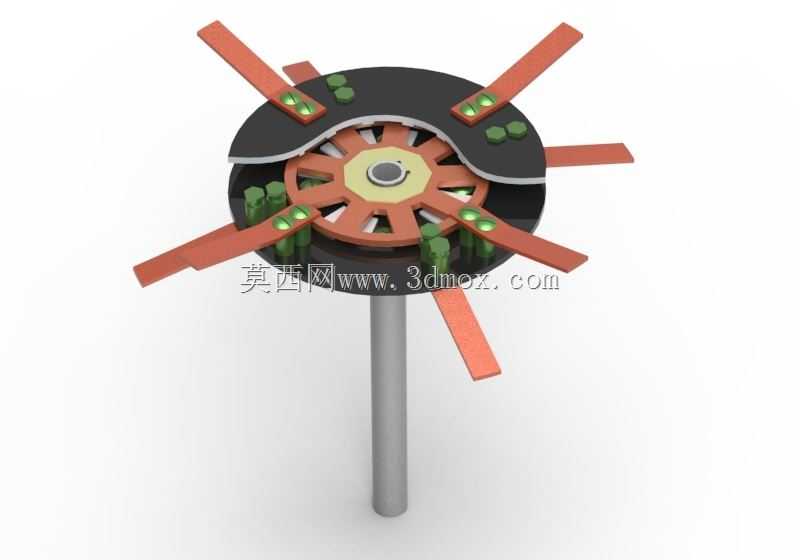

　　从功能特性层面拆解，整机的核心做功部件为径向排布的多组叶片组件，叶片采用平直式长条形结构，沿中心轮毂周向均匀分布，每支叶片通过独立的连接座与中部轮毂盘固定，连接座位置预留了角度调整余量，可根据使用区域的常年平均风速区间调整叶片安装攻角，平衡启动风速与额定转速下的风能利用效率。中部轮毂采用辐条式镂空结构，既降低了旋转部分的整体自重，减少启动所需的最小转矩，也能在高速旋转时减少风阻损耗，轮毂中心预留了与动力输出轴连接的标准安装位，可直接匹配常规的低速永磁发电机输入轴，无需额外设计定制化连接法兰，降低了整机配套的选型成本。

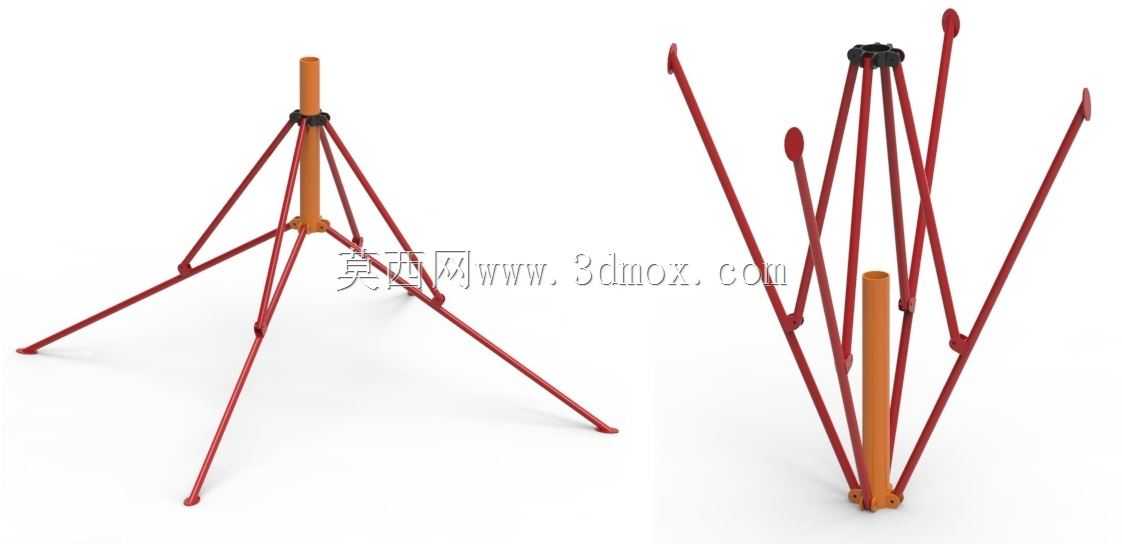

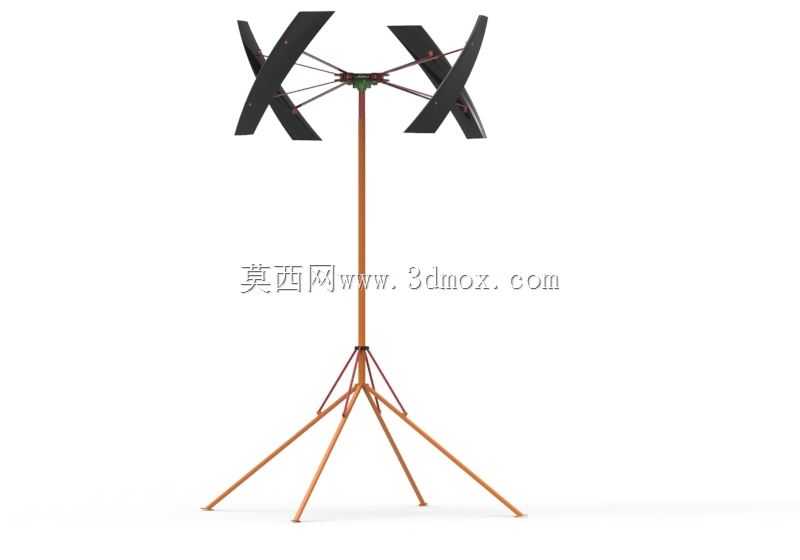

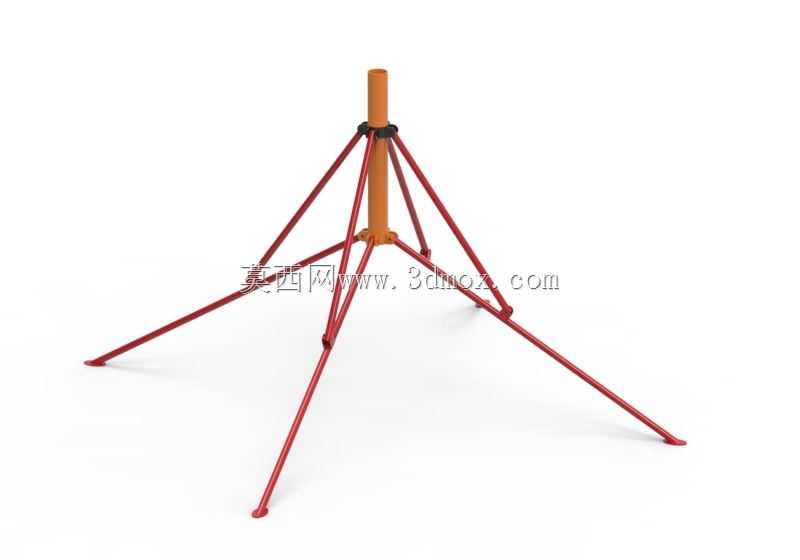

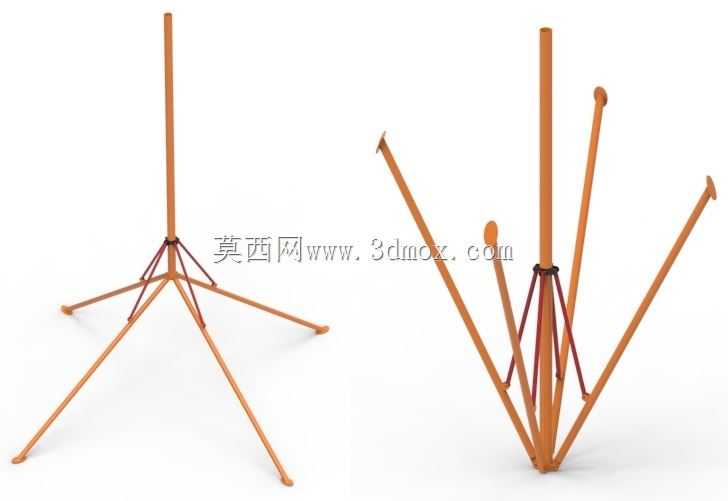

　　整机的上部设置了圆形的上导流盖板，盖板边缘做了圆弧过渡处理，可引导上方来流向下进入叶片做功区间，减少气流在叶片顶部的绕流损失，盖板上集成的多组凸起结构为叶片安装座的加强筋位，可强化叶片根部的连接强度，应对强阵风工况下的交变载荷冲击。支撑结构采用单根等径直管立柱，立柱底部预留了法兰安装盘，可直接固定在混凝土基础或者钢制塔架顶端，安装边界的径向尺寸仅需覆盖立柱法兰的固定孔位，相比同功率水平轴风机的塔架安装要求，其基础施工的占地面积更小，对安装场地的平整度要求更低。

　　设计过程中重点考量了旋转部件的动平衡特性，所有叶片的重量公差控制在极小范围内，周向排布的角度误差通过轮毂上的定位槽做硬限位，避免装配过程中出现角度偏差导致运行振动超标。叶片采用对称翼型截面，在正反向来风下都能产生稳定的旋转转矩，即使在紊流度较高的城市风场环境中，也能保持相对平稳的转速输出，降低后端整流稳压电路的调控压力。整机的旋转部件全部集中在立柱顶端的固定高度区间，外围无需额外加装大面积的防护网，仅需在安装时预留足够的径向安全距离即可，日常维护仅需定期检查叶片连接螺栓的紧固力矩、轮毂与输出轴的连接状态，维护作业的难度远低于需要高空调整偏航、变桨机构的传统风机。

　　从尺寸边界来看，叶片旋转形成的最大外径根据功率等级不同可做等比例缩放，基础款模型的径向尺寸适配千瓦级以内的离网供电需求，立柱长度可根据安装场地的障碍物高度灵活调整，确保叶片旋转区间处于无遮挡的来流层。上导流盖板的直径略小于叶片旋转外径，不会额外增加整机的风阻面积，同时可遮挡雨水直接冲刷轮毂内部的连接部件，提升户外长期运行的防锈蚀能力。轮毂与叶片连接的位置做了局部加厚处理，可承受极端大风工况下的叶片弯矩，避免出现根部断裂的失效问题，整体结构没有复杂的运动副，零部件的通用化程度较高，大部分结构件可采用常规的钣金切割、型材焊接工艺加工，无需开模定制，适合小批量的分布式项目快速落地应用。
