小型水平轴风力涡轮发电装置结构设计

　　这款小型水平轴风力涡轮装置，主要面向分布式离网供电场景设计，可适配牧区散户供电、海岛小型基站备电、野外监测站点持续供电、庭院式分布式微网补能等应用场景，区别于大型并网风电机组的高压输配架构，该装置输出端可直接匹配低压储能模块，无需复杂的变压并网设备，部署门槛更低，适配无电网覆盖区域的小功率用电需求。从功能实现逻辑来看，装置核心是通过流线型叶片捕获流经的空气动能，将风的线性动能转化为轮毂的旋转机械能，再通过轮毂内置的传动结构连接发电模块，最终完成机械能到电能的转换，整套结构在垂直于来流方向的水平轴上完成动力传递，相比垂直轴风轮，其启动风速阈值更低，高风速区间的风能利用系数更稳定，适配年平均风速2.5m/s以上的开阔部署区域。

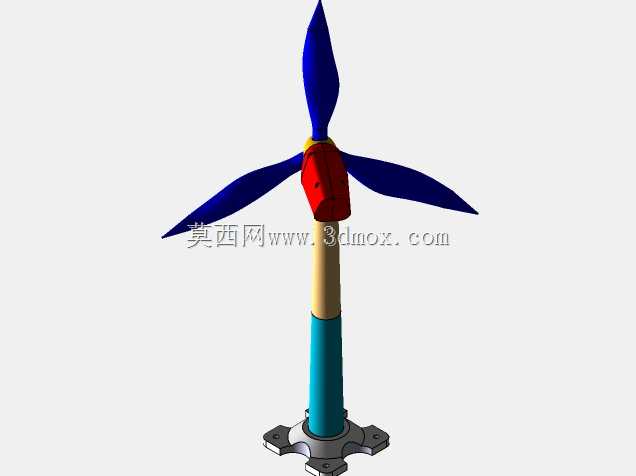

　　设计过程中优先考虑了野外部署的抗风载需求，叶片采用大扭角渐变翼型，从叶根到叶尖的弦长逐步收窄，既保证叶根位置的结构强度，能承受极端阵风下的交变弯曲载荷，又能让叶尖位置保持较高的线速度比，提升低风速下的启动性能；三片叶片呈120度均布在轮毂周向，动平衡校准难度更低，运转过程中的径向振动幅度更小，能降低塔架的疲劳载荷累积。轮毂外部的整流罩采用圆弧过渡造型，可减少来流在轮毂正面的湍流涡旋，降低风阻损耗，同时能遮挡雨水、沙尘进入内部传动腔，提升户外运行的可靠性。

　　塔架部分采用分段式结构设计，下段为表面做防腐处理的金属圆柱段，直接与底部法兰底座连接，上段为浅色绝缘防护段，可避免雷雨天气下的导电风险，两段塔架通过止口定位配合螺栓锁紧，现场部署时可根据实际安装场地的风切变情况调整总装高度，无需额外定制连接件。底部法兰底座采用方形安装板结构，四个角预留螺栓安装孔，可直接固定在混凝土预制基础上，也可搭配钢架支架安装在建筑屋顶，安装边界的适配性较强，安装面的平面度公差控制在2mm以内，能保证塔架装配后的垂直度，避免运转过程中出现偏心晃动。

　　从安装尺寸边界来看，单支叶片的回转半径控制在适配小型部署场景的范围，整套装置装配完成后，叶片回转平面与塔架的安全间隙满足风轮最大形变下的避让要求，不会出现叶片扫塔的风险；底座安装孔的孔距符合小型风电设备的通用安装规范，可直接替换同功率等级的老旧小型风电机组，无需重新浇筑基础。结构设计时充分考虑了运维便利性，轮毂与叶片的连接采用标准紧固件，现场更换受损叶片无需专用工装，单人即可完成拆装；塔架的分段连接结构也方便后期对内部走线、传动部件进行检修，无需整体放倒塔架，降低运维的人力成本。

　　在气动性能的细节处理上，叶片的翼型选用低速高升阻比构型，在风速3-20m/s的区间内都能保持稳定的转矩输出，当风速超过切出风速时，叶片可通过被动失速特性限制转速，无需额外的机械刹车结构即可避免超速损坏，简化了整体结构的复杂度，也降低了故障发生概率。整套结构的受力传递路径清晰，叶片承受的风载通过轮毂传递到塔架，再通过底部法兰均匀分散到安装基础上，各连接位置的应力集中区域都做了圆角过渡处理，能承受长期交变载荷下的疲劳考验，适配野外长期无人值守的运行环境。
