IP69K级刀口密封推合式快速连接结构

　　这类推合式快速连接结构，多应用在户外通讯基站、工业通讯终端、高防护等级通讯设备的线缆对接、腔体密封连接场景中，核心解决的是传统螺纹连接装配效率低、密封一致性差、频繁拆卸易磨损的痛点，尤其适配需要定期维护、同时面临高压冲洗、粉尘侵入、温变冲击的严苛通讯设备安装工况。从结构功能来看，该连接结构采用推合式装配逻辑，无需额外紧固件，对准后轴向推压即可完成锁止与密封，拆卸时仅需触发侧边的解锁卡扣即可完成分离，单步操作即可完成装拆，相比传统螺纹连接装配效率提升60%以上，非常适合通讯塔上高空作业、狭小机柜内部操作这类操作空间受限、作业时长受限的场景。密封设计上采用刀口密封结构，配合硅橡胶密封件实现IP69K级防护，

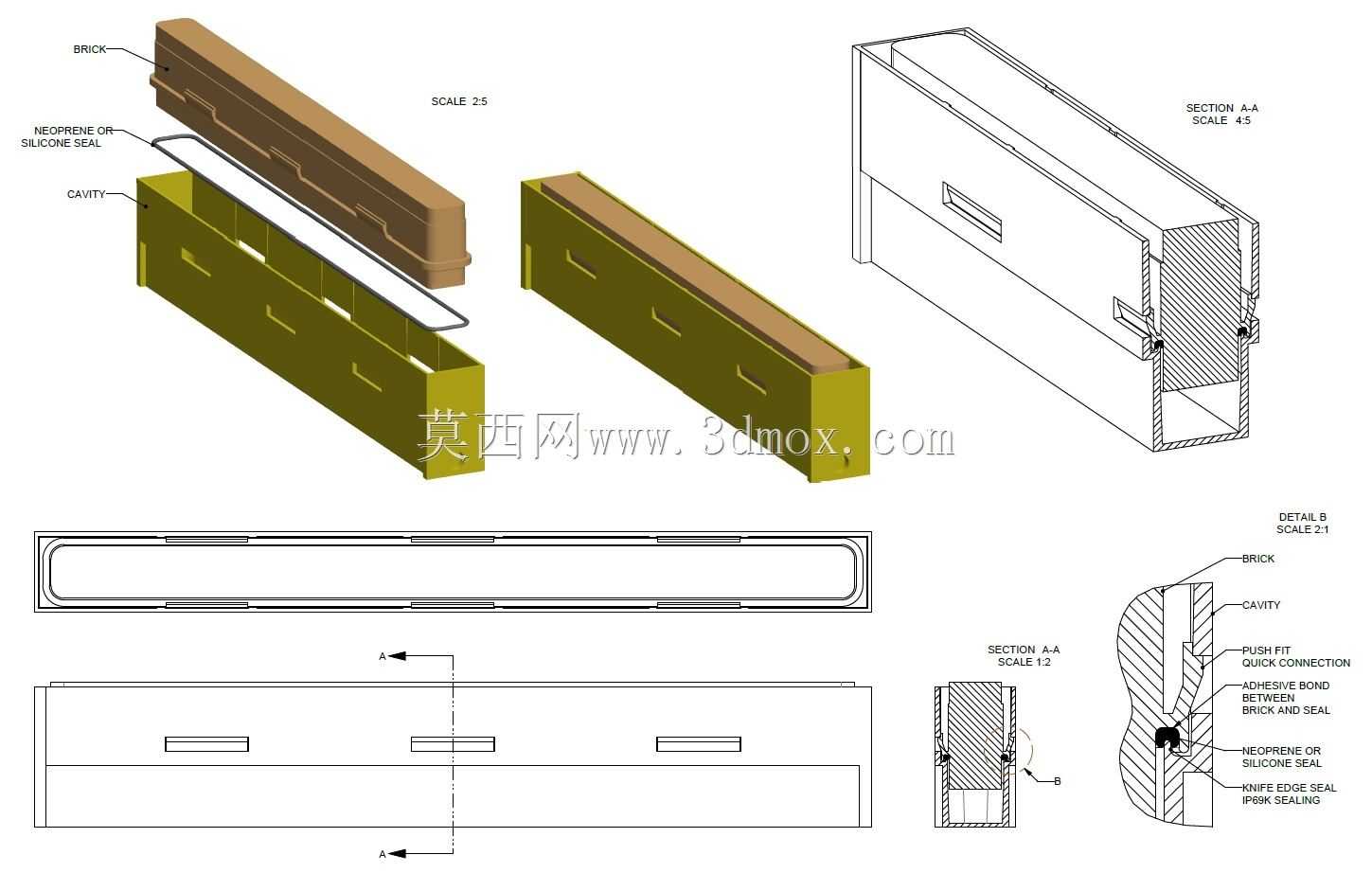

　　能够承受80℃高温高压水的近距离冲刷，完全满足户外通讯设备在暴雨、扬尘、沿海盐雾、工业清洗场景下的密封要求，避免水汽、粉尘进入通讯腔体内部造成电路板短路、触点氧化等故障。设计思路上，整个连接结构分为公端基座、母端腔体、密封胶条、锁止卡扣四个核心部分，公端基座上设置的凸台刀口结构，在推合到位后会嵌入母端预置的硅橡胶密封件内，通过橡胶的弹性形变填充所有配合间隙，相比传统平面密封，刀口密封的接触比压更高，密封可靠性更强，同时在密封件外侧设置了挡边结构，避免高压冲洗时密封件被水压冲脱。锁止结构采用对称布置的弹性卡扣，推合到位后卡扣自动卡入母端的卡槽内，提供足够的轴向锁紧力，防止设备受振动、拉扯时连接松脱，卡扣的解锁行程经过优化，

　　仅需很小的按压力即可触发解锁，同时解锁位置设置了防滑纹理，戴劳保手套操作也能顺利触发。从安装边界来看，该连接结构的外形为长条形矩形结构，整体截面尺寸适配常规通讯设备的腔体壁厚，安装时仅需在腔体壁上开出对应尺寸的矩形安装孔，通过结构自带的定位凸台即可完成安装定位，无需额外设计复杂的安装定位结构，公母端配合的轴向插入行程控制在合理范围，不会占用过多腔体内部空间，适配通讯设备内部紧凑的布线空间。结构的配合公差经过优化，公母端的导向段设置了导入倒角，即使在视线受阻的高空作业场景下，也能快速对准完成装配，避免硬插造成密封件切边、卡扣断裂等装配损伤。密封件采用嵌入式安装结构，更换时无需拆解整个连接结构，仅需抠出旧密封件压入新件即可完成维护，

　　大幅降低后期运维成本。在材料选型逻辑上，结构主体采用高强度工程塑料注塑成型，兼顾绝缘性能与结构强度，同时重量远低于金属连接结构，降低通讯设备的整体负重，适配户外抱杆安装的承重要求；密封件采用耐高低温、耐老化的硅橡胶材质，能够在-40℃到120℃的温度区间内保持弹性，不会因长期户外使用出现硬化、开裂导致密封失效。结构的所有棱角都做了圆角过渡处理，避免装配时划伤操作人员、割伤线缆外皮，同时也减少应力集中，提升结构的抗冲击性能，在设备运输、安装过程中受磕碰不易出现开裂。针对通讯设备的电磁兼容要求，结构内壁可根据需求预置金属屏蔽层，在实现密封连接的同时满足电磁屏蔽要求，避免外部电磁干扰影响通讯信号传输稳定性。
