红色GE连接支架二结构设计作品

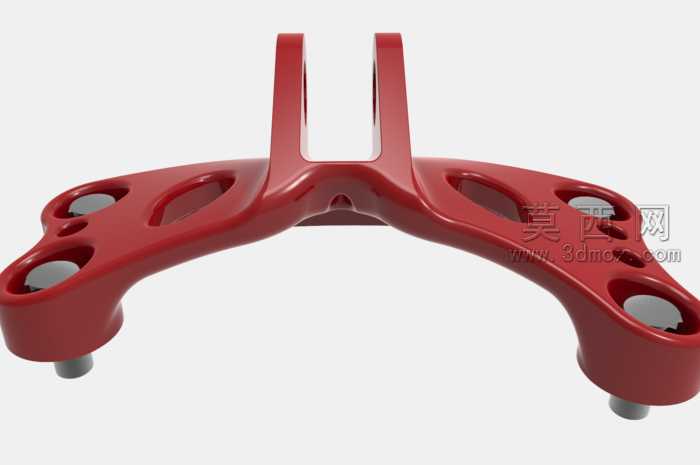

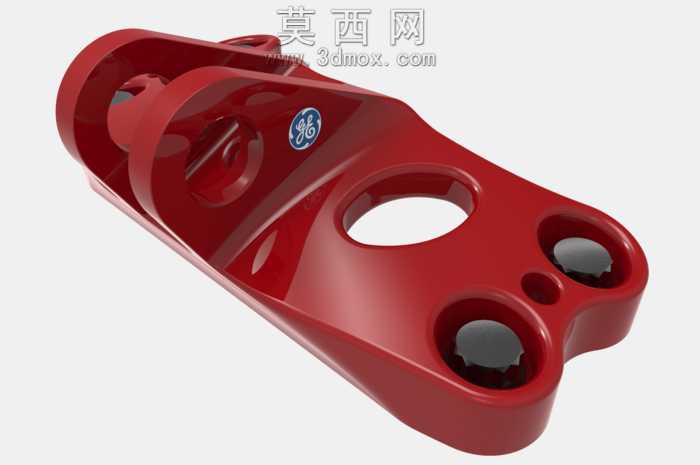

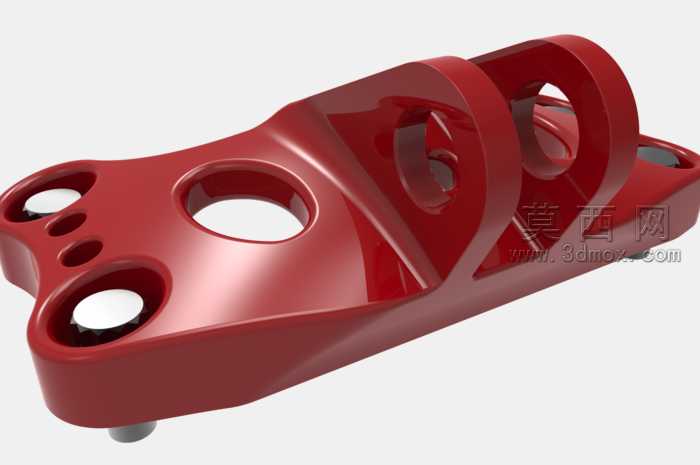

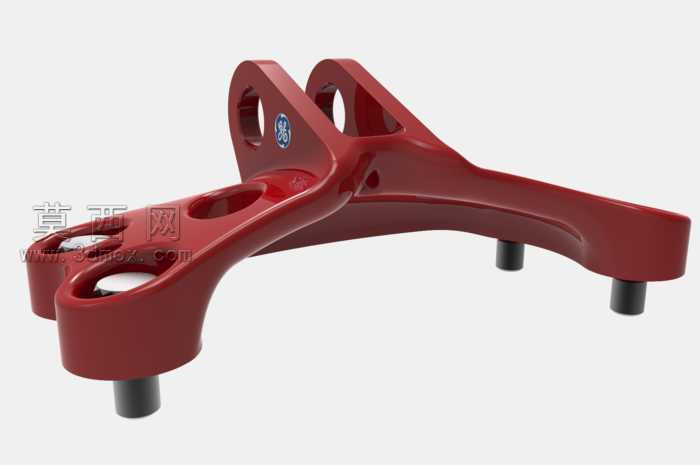

本作品为GE系列连接支架的第二款三维设计成果，建模阶段采用参数化特征建模思路完成整体结构搭建，首先基于支架的受力连接需求绘制基础草绘轮廓，精准定位各个安装孔位、连接支臂的相对位置，通过拉伸、切除、倒圆角等基础特征完成主体坯体构建，再针对支臂过渡区域做曲面顺滑处理，避免应力集中的结构缺陷。渲染阶段采用亮面金属烤漆材质方案，为主体赋予高饱和度的红色烤漆材质，调整材质的反射粗糙度、高光强度参数，还原五金支架表面光滑致密的漆面质感，底部的定位销柱采用哑光深灰金属材质，与红色主体形成清晰的视觉区分，同时添加柔和的环境光与定向补光，凸显支架的立体轮廓与结构细节，让各个安装孔、镂空减重槽的结构清晰呈现。结构设计上，该支架采用多支臂延伸式布局，设置多组不同规格的安装通孔与定位销柱，可同时适配多个连接点位的装配需求，支臂上的镂空槽在保证整体结构强度的前提下有效降低构件自重，整体质量控制在700克，各连接部位的壁厚经过均匀化处理，过渡圆角的设置既提升了结构的抗疲劳性能，也优化了加工成型的工艺性。设计过程中围绕通用连接场景的装配需求做结构适配，兼顾了构件的轻量化与结构刚性，可作为通用机械连接部位的支撑构件使用，建模过程中对各装配尺寸做了参数化约束，可根据实际使用场景快速调整孔位间距、支臂长度等参数，适配不同的安装需求，整体结构无冗余设计，各个功能区域划分清晰，安装定位特征明确，能够满足常规机械装配场景下的连接支撑使用要求。
