户外水上运动站立式充气桨板三维设计

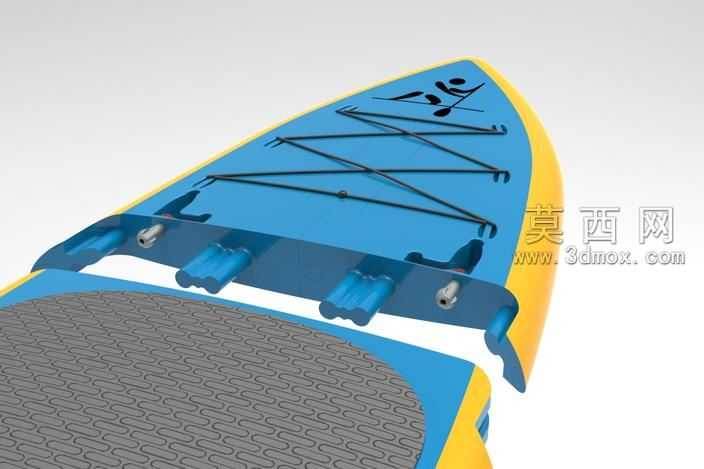

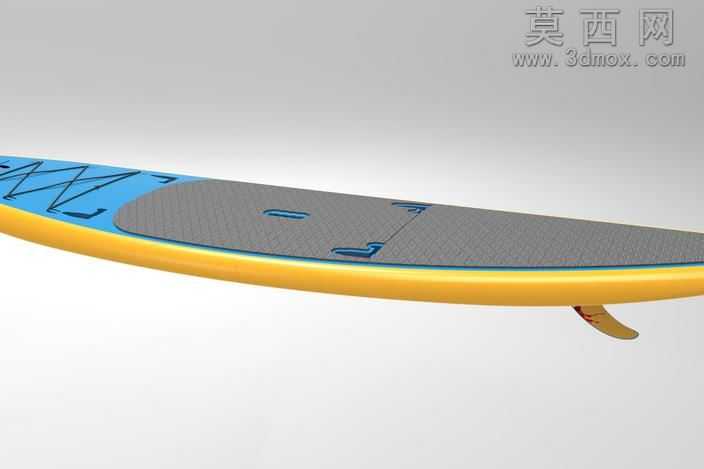

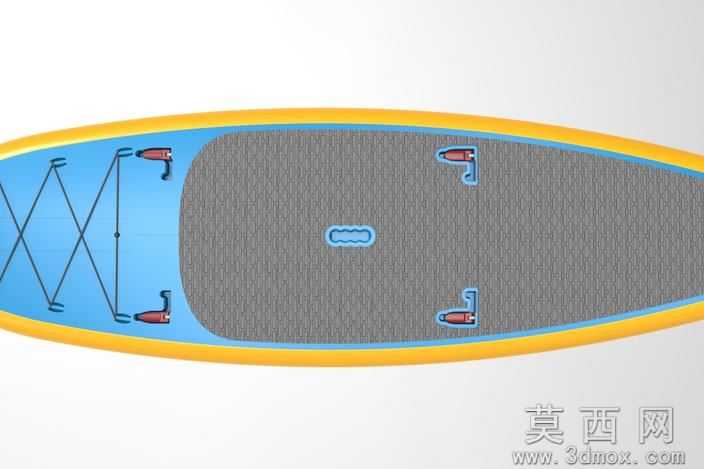

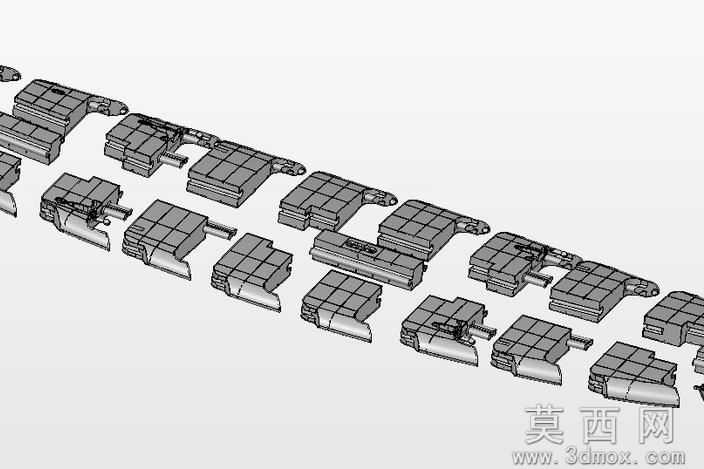

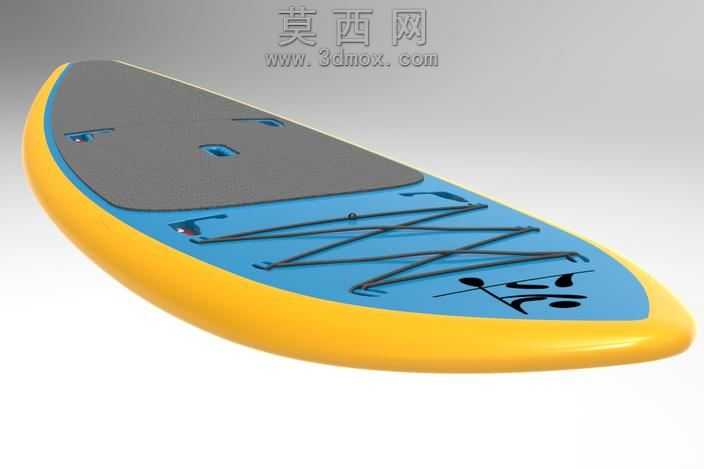

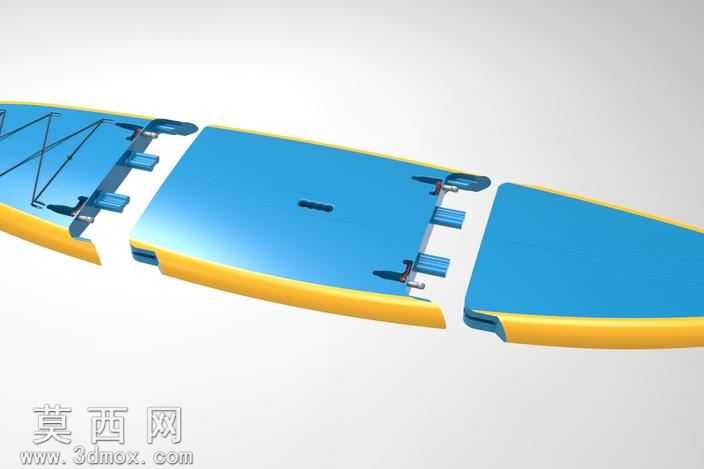

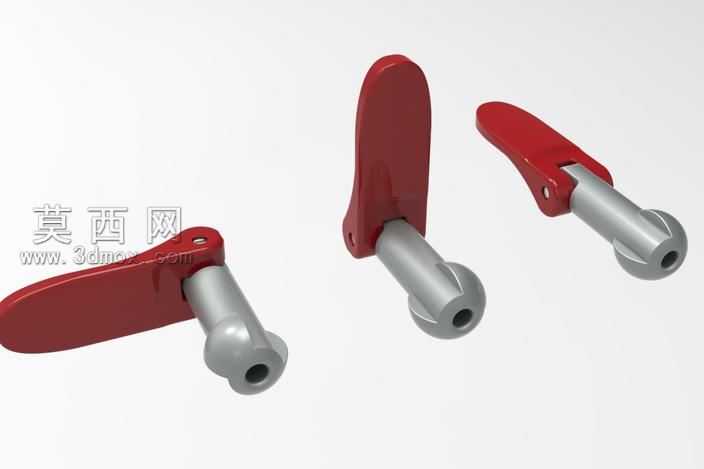

本作品为站立式充气桨板的三维设计模型，建模阶段严格遵循激光烧结聚酰胺成型工艺的尺寸约束，将初始打印幅面控制在331*381*457mm范围内，适配主流桌面级与工业级3D打印设备的加工阈值。模型采用分件式结构设计，将整体桨板拆分为尾段、甲板、鼻段三个独立半成品部件，既规避了一体化打印的幅面限制，也为后续的组装调试预留了充足的调整空间。建模过程中对每一处拼接面都做了公差匹配设计，烧结完成后仅需对零部件进行常规的清洁、封塞处理，即可通过粘接工艺完成半成品组装，大幅降低了后处理的操作难度。为提升桨板的实际使用性能，模型在甲板区域设计了快拆绑缚结构，通过四个中心杠杆件实现绑带的快速松紧调节，可牢固固定出行携带的各类随身物品；尾部集成了fin-box鳍座结构，支持适配不同规格的直式尾鳍或机动划桨附件，可根据静水划行、冲浪、短途巡航等不同使用场景灵活更换配件。材质与渲染表现上，模型还原了真实桨板的多层材质特性：板身主体采用高饱和度的蓝黄撞色耐磨PVC夹网布材质，表面做了细微的磨砂颗粒质感处理，模拟充气面料的哑光耐磨触感；甲板站立区域还原了菱形防滑EVA垫的立体纹理，每一处防滑纹路的凹凸深度、排布间距都参照实物参数设置，既提升了渲染的真实感，也为后续实物制作的防滑性能验证提供参考；金属固定件采用304不锈钢材质，渲染时添加了轻微的环境反射与使用划痕效果，还原五金配件的真实质感；绑带部分采用高弹性尼龙织带材质，通过曲面建模还原织带自然的弯折弧度与编织纹理，避免了硬质建模带来的生硬感。结构细节上，模型对充气阀位置、绑带固定孔位、鳍座安装槽等功能结构都做了1:1的参数化还原，整体尺寸设定为2895*812mm，容积150L，整体重量控制在12.96公斤，相比同规格25个部件的传统桨板结构，本设计通过部件整合减少了组装接缝，提升了板身的整体气密性与结构强度，兼顾了便携性与承重性能。
