汽车涡轮增压装置蜗壳结构设计

　　在车用内燃机的动力升级路径里，废气涡轮增压方案是兼顾小排量燃油经济性与动力输出的核心配置，而涡轮增压器的外壳，也就是业内常说的蜗壳，是整个增压系统里直接决定气流组织效率的核心承载构件。这个壳体的设计首先要匹配涡轮端的废气导入路径，同时兼顾压气机侧的压缩空气输出走向，不能出现流道截面突变带来的压损陡增问题。

　　从实际装车的应用场景来看，这类蜗壳需要直接对接发动机排气歧管的出口，承接气缸排出的高温高压废气，因此壳体的流道曲率设计必须顺着废气的入射角度做平滑过渡，不能出现直角折角，否则会在局部形成涡流区，既会降低废气推动涡轮叶轮的做功效率，还会在壳体局部形成持续的应力集中点，长期在高温交变载荷下容易出现开裂泄漏。设计时首先要确定的是涡旋流道的截面变化规律，从废气入口到涡轮叶轮容腔的位置，流道截面需要沿着涡旋走向逐步收窄，保证废气在进入叶轮区域时能维持稳定的流速梯度，让叶轮整个圆周方向的受力更均匀，减少叶轮转动时的径向脉动，降低增压器工作时的振动与异响。

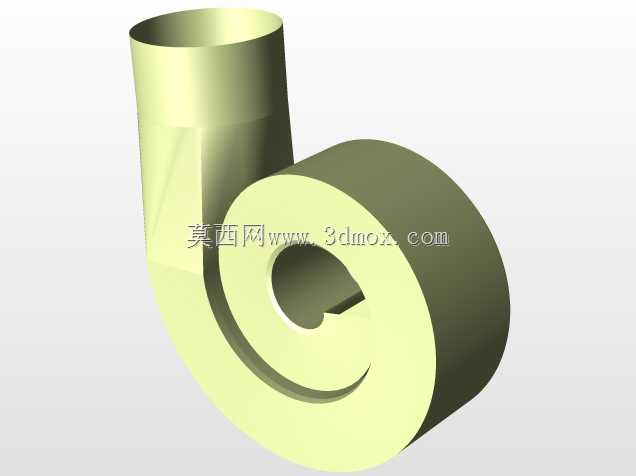

　　这个壳体的旁侧引出的倾斜接口是压缩后空气的输出端，接口的轴线角度需要匹配整车机舱内的中冷器管路走向，安装法兰的端面要预留密封槽的位置，保证增压后的高压空气不会出现泄漏，毕竟压气机侧的输出压力通常能达到1.5-2.5bar，一旦密封面平面度不达标，会直接导致增压压力不足，发动机动力输出疲软。在确定安装边界的时候，要注意蜗壳本体和周边发动机附件的安全间隙，尤其是和排气侧高温部件相邻的位置，要预留足够的热膨胀余量，因为蜗壳在满负荷工作时表面温度能超过600摄氏度，金属材料受热后的线性膨胀量不能忽略，如果安装间隙预留不足，热态下会和周边部件发生硬接触，带来额外的振动传递甚至部件磨损。

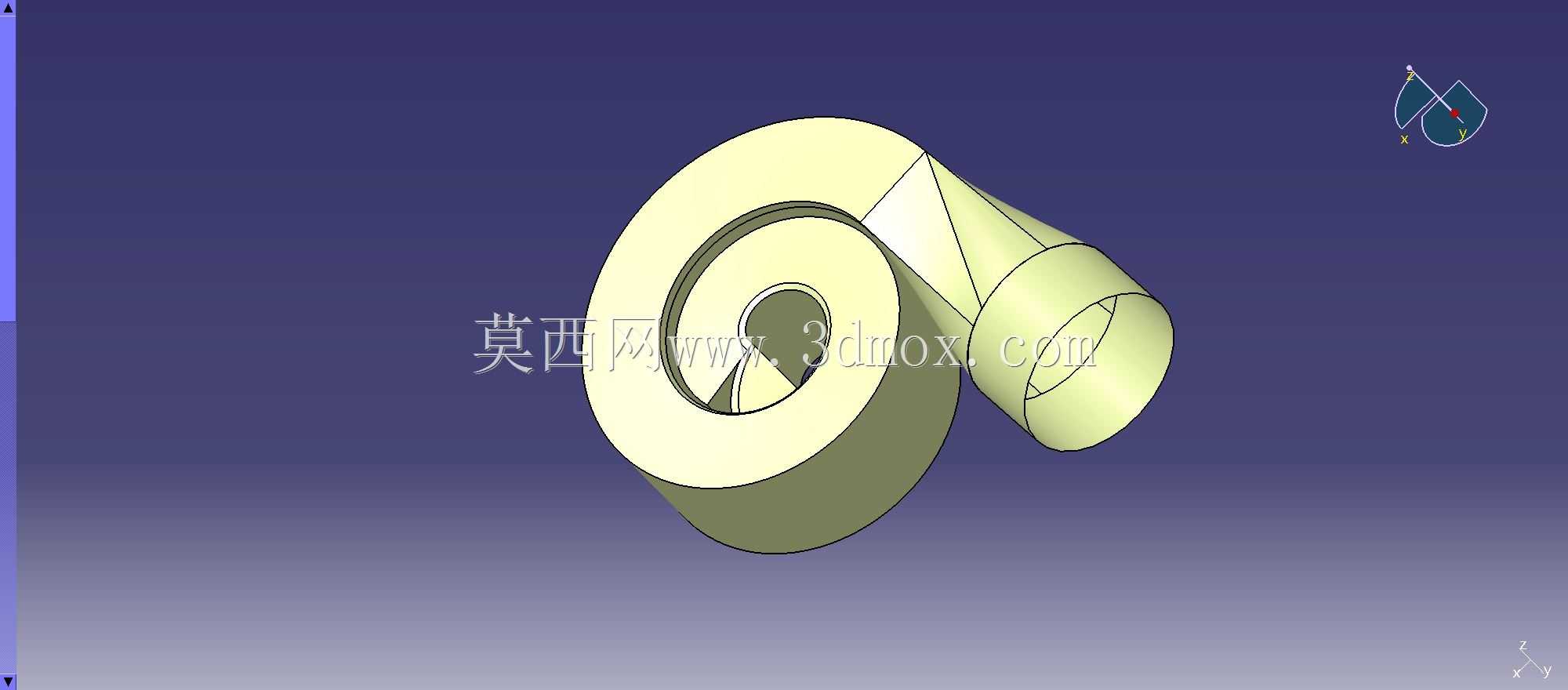

　　从结构强度的角度考虑，蜗壳的壁厚设计要做差异化处理，流道区域因为直接接触高速高温气流，壁厚要保证足够的耐热变形能力，而安装支脚的位置要做局部的加厚加强，同时在支脚和壳体主体的连接位置做圆弧过渡，避免应力集中。流道内部的表面粗糙度也有明确要求，不能有明显的凸起或者铸造残留的飞边，否则会打乱气流的流动状态，带来不必要的流道阻力。在建模过程中，需要反复核对涡旋线的轨迹参数，保证流道各个截面的面积变化率符合气动计算的要求，不能出现截面忽大忽小的情况，同时要兼顾铸造工艺的可行性，比如壳体的拔模斜度要均匀，内部的空腔结构不能出现无法脱模的倒扣，壁厚的过渡要平缓，避免铸造时出现缩孔、冷隔这类缺陷。

　　另外，这个壳体的进出口法兰的螺栓孔位置度要求很高，因为装车时需要和排气歧管、中冷器管路实现精准对接，如果孔位偏差超过允许范围，现场装配时会出现螺栓无法穿入，或者密封面压合不匀的问题，直接影响装配效率和密封可靠性。在设计接口的管径时，要和匹配的发动机排量做对应，小排量发动机对应的蜗壳流道截面不能过大，否则会导致低转速下的废气流速不足，涡轮迟滞明显，而大排量机型的流道截面如果过小，会导致高转速下的排气背压过高，影响发动机的高负荷动力输出。整个壳体的外形轮廓要尽量紧凑，毕竟现在乘用车的机舱布置空间越来越紧张，过于臃肿的外形会挤占其他附件的布置空间，也会增加整车的整备质量，不符合轻量化的设计趋势。
