径流式涡轮叶轮精密结构设计

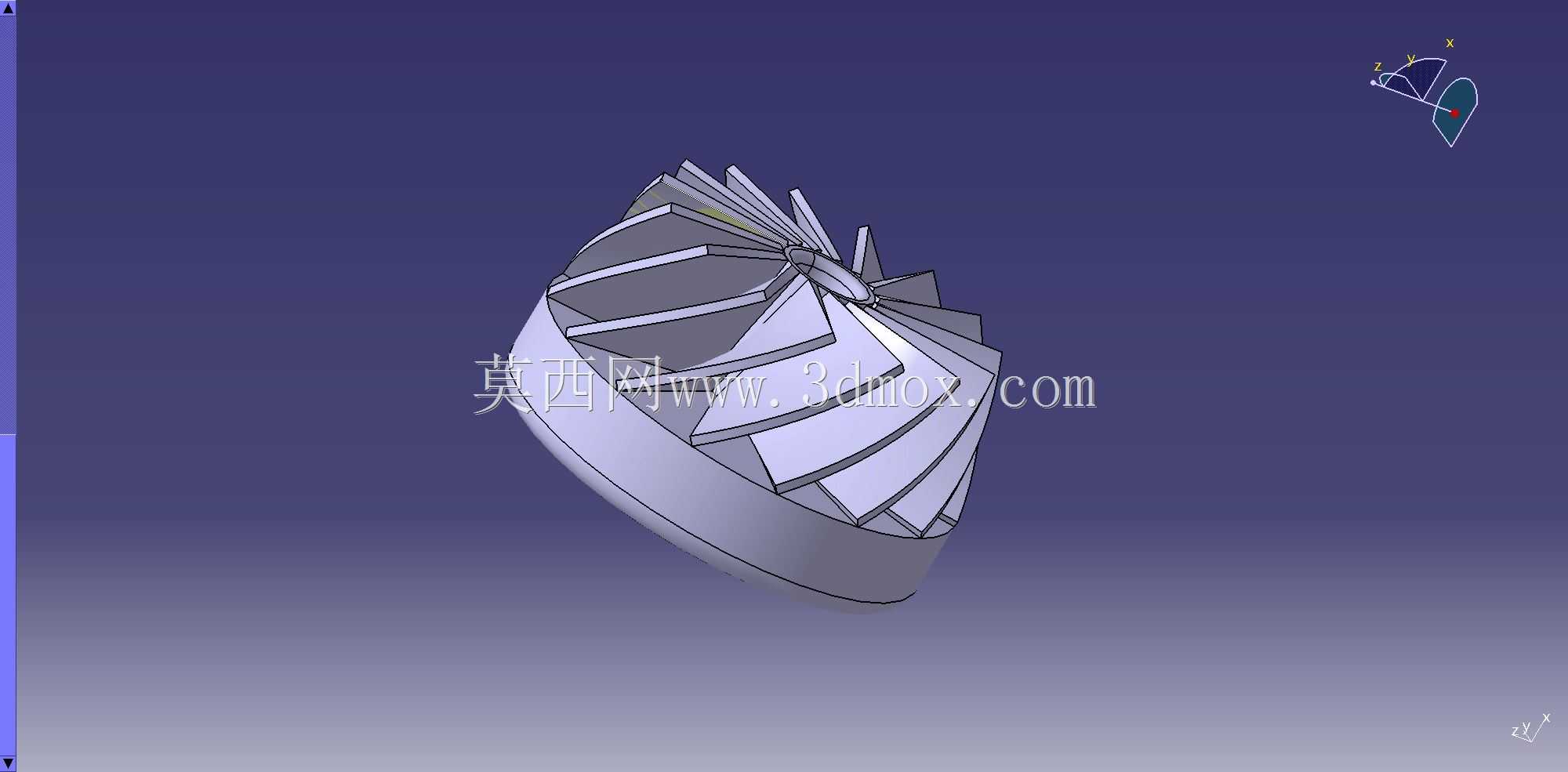

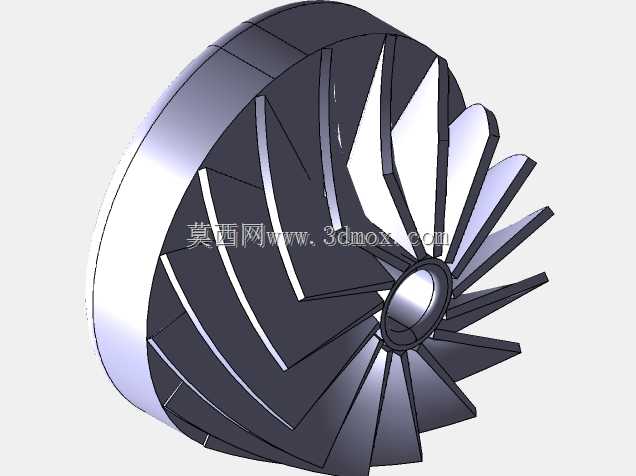

　　在车用动力、小型航空辅助动力、工业微型燃气轮机以及废气能量回收装置中，径流式涡轮的核心做功部件就是这类带后弯叶片的整体铣削叶轮，它直接承接高温高压工质的冲击，将流体的焓降转化为转子的旋转机械能，是决定整套涡轮机械效率与运行寿命的核心零件。这类叶轮的叶片采用空间三元扭曲构型，从轮盘中心的轮毂区域向外缘延伸过程中，叶片的安装角、弦长、叶型厚度都呈现连续渐变的特征，靠近轮毂侧的叶片曲率更大，用于匹配低半径处较低的圆周线速度，减少气流在叶根位置的流动分离；外缘位置的叶型更薄，出口角经过反复迭代调整，能够让工质在流出叶道时的余速损失控制在极低水平，避免气流在叶轮出口形成旋流影响下游扩压器的工作效率。轮盘部分采用等强度锥面设计，

　　从中心安装孔位置向外缘逐渐减薄，既能够平衡高速旋转时产生的离心应力，避免轮盘在额定转速下出现应力集中导致的蠕变失效，也能尽可能降低转子整体的转动惯量，让涡轮在工况波动时拥有更快的响应速度，这一点在车用涡轮增压器的应用场景中尤为重要——更低的转动惯量意味着发动机急加速时涡轮能够更快达到目标转速，有效降低涡轮迟滞对动力输出平顺性的影响。设计这类叶轮时，首先要根据目标工况的工质流量、膨胀比、额定转速确定叶轮的进出口直径，入口轮缘直径需要匹配进气蜗壳的出口流道尺寸，保证气流能够均匀无冲击地进入各个叶道，出口直径则要和后续的扩压器入口尺寸对齐，避免流道突然扩张或收缩带来的局部阻力损失。叶片的数量需要兼顾叶道的通流能力和气流的导流效果，

　　叶片数过少会导致单个叶道的通流截面过大，气流在叶道内容易形成二次流涡团，降低能量转换效率；叶片数过多则会增加气流与叶片表面的摩擦损失，同时加大叶轮整体的质量，提升离心载荷。在建模过程中，每一片叶片的型面都需要通过多条空间样条曲线进行拟合，叶型的前缘做小圆角钝化处理，避免工质中的硬质颗粒在高速冲刷下对叶片前缘造成冲蚀磨损，叶片的尾缘则尽可能做薄，减少尾迹涡流带来的能量损失。中心的安装孔采用台阶孔设计，端面设置有定位止口，能够和涡轮轴的轴肩实现精准配合，装配时通过端面压紧的方式实现扭矩传递，孔的公差带按照过渡配合选取，既保证装配时的同轴度要求，也避免过盈量过大导致轮盘中心位置出现额外的装配应力。叶片与轮盘的连接位置采用大圆角过渡，

　　消除直角位置的应力集中效应，因为在高速旋转时，叶根位置承受的离心力最大，同时还要承受高温工质带来的热应力，圆角过渡能够将局部峰值应力降低30%以上，大幅提升叶轮的疲劳寿命。这类叶轮在实际运行时，转速通常可达每分钟数万转甚至十几万转，因此所有叶片的质量偏差需要控制在毫克级，整个叶轮装配到轴系后还要进行高精度的动平衡校正，在轮盘的端面或者外缘位置预留去重区域，通过微量铣削去除材料的方式将不平衡量控制在允许范围内，避免高速运行时产生剧烈振动损坏轴承和机匣。流道部分的表面粗糙度需要达到镜面级要求，减少气流与壁面的摩擦阻力，同时也能降低工质中杂质在叶片表面附着的概率，长期运行后不会因为积垢改变叶型的气动外形，导致效率下降。在不同的应用场景中，这类叶轮的尺寸跨度极大，微型燃气轮机使用的叶轮直径可能仅有数十毫米，而工业废气回收装置使用的大型径流式涡轮叶轮直径可达数百毫米，但核心的设计逻辑是一致的：始终围绕气动效率、结构强度、转子动力学特性三者的平衡展开，任何一个参数的调整都需要同时兼顾三个维度的性能表现，比如调整叶片出口角时，不仅要计算气动效率的变化，还要核算叶片重心位置偏移带来的离心力变化，以及对整个转子临界转速的影响，避免出现设计工况下转子共振的问题。
